Funzioni di misurazione dinamica dell'unità inerziale a fibra ottica TDF37IMU0 ad alta precisione

Funzioni di misurazione dinamica dell'unità inerziale a fibra ottica TDF37IMU0 ad alta precisione
Funzioni di misurazione dinamica dell'unità inerziale a fibra ottica TDF37IMU0 ad alta precisione

Grande immagine :  Funzioni di misurazione dinamica dell'unità inerziale a fibra ottica TDF37IMU0 ad alta precisione

Dettagli:
Luogo di origine: Cina
Marca: NAVI OPTICS
Certificazione: CCS
Numero di modello: TDF37IMU0
Documento: TDF37IMU0 Fiber Optic Inert...it.pdf
Termini di pagamento e spedizione:
Quantità di ordine minimo: un set
Imballaggi particolari: Scatola di cartone
Termini di pagamento: L/c, t/t
Contatto

Funzioni di misurazione dinamica dell'unità inerziale a fibra ottica TDF37IMU0 ad alta precisione

descrizione
Stabilità a pregiudizio zero (10s): 0.2°/h Stabilità di polarizzazione zero a temperatura variabile (100S): 0,5 °/h
Non linearità del fattore di scala 0,5 °/h: ≤20pm Coefficiente di camminata casuale: 00,02°/√h
Intervallo di input: 400 °/s
Evidenziare:

unità di misurazione inerziale in fibra ottica

,

misurazione dinamica IMU ad alta precisione

,

funzioni dell'unità inerziale TDF37IMU0

Funzioni di misurazione dinamica dell'unità inerziale a fibra ottica TDF37IMU0 ad alta precisione


* Panoramica

Le unità inerziali a fibra ottica presentano i vantaggi di dimensioni ridotte, leggerezza, basso consumo energetico e alta precisione. Possono essere utilizzate per progettare sistemi strapdown puri, soddisfare le esigenze di nuove piattaforme senza equipaggio, armi subacquee/siluri, nonché piattaforme di armi terrestri, aviotrasportate e missilistiche per apparecchiature di unità inerziali di piccole dimensioni e alta precisione e hanno funzioni di misurazione dinamica per informazioni sul movimento angolare e lineare del vettore.



* Prestazioni

Progetto Contenuto Indice Osservazione
Indicatori di prestazione del giroscopio
Indicatore di bias zero Stabilità del bias zero (10s) 0.2°/h
Stabilità del bias zero a temperatura variabile (100s) 0.5°/h
Fattore di scala Non linearità del fattore di scala ≤20ppm
Altri indicatori Coefficiente di camminata casuale 0.02°/√h
Intervallo di ingresso 400°/s
Indicatori di prestazione dell'accelerometro
Indice di deviazione Ripetibilità del bias zero 0.3mg
Indicatore di bias zero Sensibilità alla temperatura del bias zero 50μg/℃
Fattore di scala Ripetibilità del fattore di scala 300ppm
Sensibilità alla temperatura del fattore di scala 20ppm/℃
Indicatore di intervallo Intervallo di ingresso ±20g
Caratteristiche dell'intera macchina
Indicatori di prestazione ambientale Temperatura di esercizio -40℃～65℃
Temperatura di stoccaggio -40℃～60℃
Requisiti generali Alimentazione 18～36V(DC)
Consumo energetico stabile ≤8W Consumo energetico all'avvio ≤ 15W



* Interfacce elettriche

Pin Connettività Nome del segnale Caratteristiche del segnale
1,2 Alimentazione esterna Alimentazione PCS 24V
3,4
Alimentazione PCS Massa di alimentazione
5 Uscita segnale 200Hz IMU_TX1+ Uscita dati IMU positiva
6
IMU_TX1- Uscita dati IMU negativa
9 Segnale di sincronizzazione IMU_SYN+ Segnale di sincronizzazione IMU positivo
10
IMU_SYN- Segnale di sincronizzazione IMU negativo

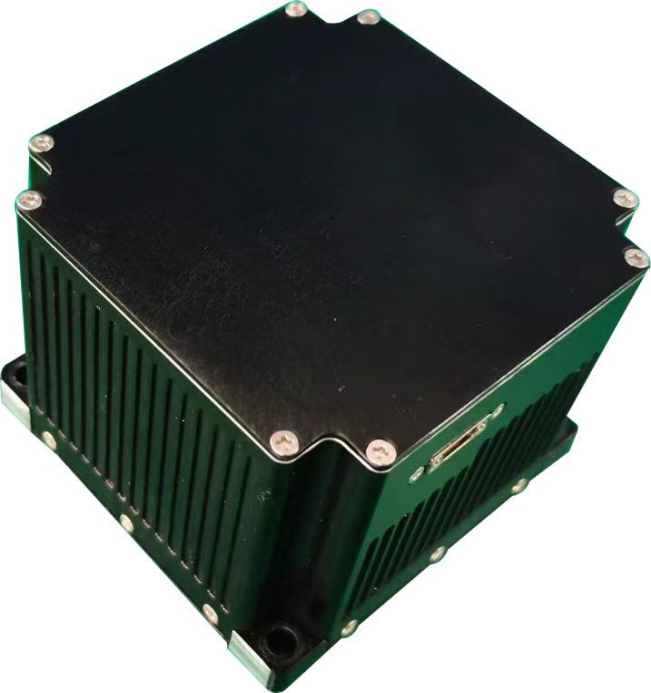

* Aspetto strutturale e dimensioni

Funzioni di misurazione dinamica dell'unità inerziale a fibra ottica TDF37IMU0 ad alta precisione 0


Prodotto Tag:

fiber optic inertial measurement unit,

small fiber optic inertial unit,

low power IMU sensor
