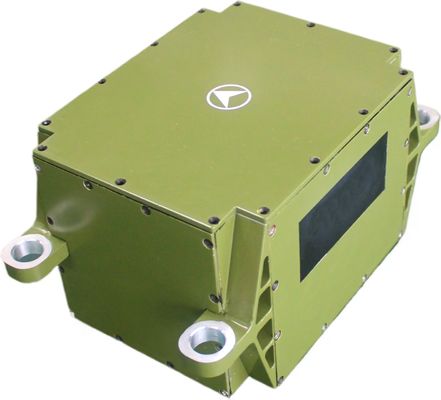

Unità inerziale laser ad alta precisione TDL45IMU di piccole dimensioni per ambienti di grande impatto e vibrazione

Name: Unità inerziale laser ad alta precisione TDL45IMU di piccole dimensioni per ambienti di grande impatto e vibrazione
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL45IMU
Price: 10,250.00 USD
Availability: InStock

Attributi chiave

Marchio: NAVI OPTICS

Numero di modello: TDL45IMU

Luogo di origine: Cina

Certificazione: CCS

Quantità minima di ordine: un set

Termini di pagamento: L/c, t/t

Imballaggio standard: Scatola di cartone

TDL45IMU0 Laser Inertial Unit.pdf

PDF

Riepilogo Prodotto

Unità inerziale laser ad alta precisione TDL45IMU di piccole dimensioni Questa unità inerziale laser compatta offre prestazioni eccezionali con piccole dimensioni, peso leggero, basso consumo di energia e elevata precisione.resiste a forti urti, ambienti ad alta vibrazione e supporta il design di ...

Attributi personalizzati del prodotto

Evidenziare

piccola unità inerziale ad alta precisione TDL45IMU

,

unità laser inerziale resistente a grandi urti

,

Unità di misura IMU resistente alle grandi vibrazioni

Stabilità a pregiudizio zero (100s):

00,01°/h

Ripetibilità zero polarizzazione:

00,005°/h

Fattore di scala a temperatura completa:

≤5 ppm

Coefficiente di camminata casuale:

0,002 °/h

Intervallo di ingresso:

400 °/s

Descrizione del prodotto

Unità inerziale laser ad alta precisione TDL45IMU di piccole dimensioni

Questa unità inerziale laser compatta offre prestazioni eccezionali con piccole dimensioni, peso leggero, basso consumo di energia e elevata precisione.resiste a forti urti, ambienti ad alta vibrazione e supporta il design di strapdown puro per varie piattaforme senza equipaggio e sistemi d'arma.

Visualizzazione del prodotto

Progettato per applicazioni impegnative, il TDL45IMU fornisce misurazioni dinamiche del movimento angolare del vettore e informazioni di movimento lineare.trasmessi aerei, e piattaforme di missili che richiedono una navigazione inerziale compatta e di alta precisione.

Specifiche di prestazione

Performance del giroscopio

Parametro	Specificità	Valore
Stabilità di bias zero (100s)	Indicatore di parzialità zero	00,01°/h
Ripetibilità di bias zero		00,005°/h
Fattore di scala di temperatura totale	Fattore di scala	≤ 5 ppm
Coefficiente di camminata casuale	Altri indicatori	00,002°/h
Intervallo di input		400°/s

Performance dell'accelerometro

Parametro	Specificità	Valore
Diversione Errore globale mensile	Indice di deviazione	20 μg
Sensibilità alla temperatura a Bias Zero	Indicatore di parzialità zero	20 μg/°C
Fattore di scala Errore mensile completo	Fattore di scala	20 ppm
Sensitività al fattore di scala alla temperatura		20 ppm/°C
Intervallo di input	Indicatore di gamma	± 20 g

Specifiche ambientali e generali

Parametro	Specificità	Valore	Altre note
Temperatura di funzionamento	Prestazioni ambientali	-40°C-60°C
Temperatura di conservazione		-45°C ∼70°C
Fornitore di energia	Requisiti generali	Dispositivi di controllo
Consumo di energia stabile		≤ 20 W	Consumo di potenza di avvio ≤ 25 W

Interfacce elettriche

Pin	Connettività	Nome del segnale	Caratteristiche del segnale
1,12	Fornitore di alimentazione esterno	Alimentazione PCS positiva	24V
2,13		Terreno di alimentazione PCS	Terreno di potenza
3	Fabbricazione di apparecchiature per la trasmissione di dati	IMU_TX1+	Dati di uscita IMU positivi
14		IMU_TX1-	Dati di uscita IMU negativi
6	Segnale di sincronizzazione	IMU_SYN+	Segnale di sincronizzazione IMU positivo
17		IMU_SYN-	Segnale di sincronizzazione IMU negativo

Aspetto strutturale e dimensioni

Unità inerziale laser ad alta precisione TDL45IMU di piccole dimensioni per ambienti di grande impatto e vibrazione 0
