Compatta e leggera TDF42IMU0 Unità inerziale in fibra ottica con basso consumo di energia e elevata precisione

Name: Compatta e leggera TDF42IMU0 Unità inerziale in fibra ottica con basso consumo di energia e elevata precisione
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF42IMU0
Price: 10,250.00 USD
Availability: InStock

Attributi chiave

Marchio: NAVI OPTICS

Numero di modello: TDF42IMU0

Luogo di origine: Cina

Termini di pagamento: , L/c, t/t

Imballaggio standard: Scatola di cartone

Riepilogo Prodotto

TDF42IMU0 Unità inerziale in fibra ottica L'unità inerziale in fibra ottica TDF42IMU0 offre dimensioni compatte, costruzione leggera, basso consumo energetico e prestazioni di alta precisione.Disegnati per applicazioni impegnative con impatto e vibrazioni significative, questa unità è ideale per la ...

Attributi personalizzati del prodotto

Evidenziare

Unità inerziale in fibra ottica compatta e leggera

,

Unità di misura inerziale a basso consumo energetico

,

IMU ad alta precisione

Descrizione del prodotto

TDF42IMU0 Unità inerziale in fibra ottica

L'unità inerziale in fibra ottica TDF42IMU0 offre dimensioni compatte, costruzione leggera, basso consumo energetico e prestazioni di alta precisione.Disegnati per applicazioni impegnative con impatto e vibrazioni significative, questa unità è ideale per la misurazione inerziale di piccole dimensioni e di alta precisione nei sistemi di siluri, nelle armi a terra / aeree, nelle piattaforme missilistiche e in altri scenari di misurazione del movimento dinamico.

Caratteristiche chiave

Dimensioni compatte: 115 * 94 * 50 mm (tolleranza ± 1 mm)
Costruttura leggera: ≤ 0,85 kg
Basso consumo energetico: ≤ 12 W di funzionamento stabile
Giroscopio e accelerometro in fibra ottica ad alta precisione
Performance ambientali robuste: funzionamento da -40°C a 60°C
Interfacce di comunicazione RS422
Connettività Ethernet a 100 Mbps

Specifiche di prestazione

Performance del giroscopio

Parametro	Specificità	Valore
Stabilità di bias zero (100s)	Stabilità di bias zero	00,05°/h
Stabilità di bias zero (10s)	Stabilità di bias zero	0.1°/h
Temperatura variabile Bias zero	Stabilità	0.1°/h
Fattore di scala	Fattore di scala di temperatura totale	≤ 200 ppm
Coefficiente di camminata casuale	Altri indicatori	00,01°/h
Intervallo di input	Misurazione della velocità angolare	400°/s

Performance dell'accelerometro

Parametro	Specificità	Valore
Errore mensile di deviazione	Errore complessivo di deviazione	50 μg
Sensibilità alla temperatura a Bias Zero	Indicatore di bias zero	50 μg/°C
Errore mensile del fattore di scala	Errore complessivo del fattore di scala	50 ppm
Sensitività al fattore di scala alla temperatura	Sensibilità alla temperatura del fattore di scala	50 ppm/°C
Intervallo di input	Misurazione dell'accelerazione	± 20 g

Specifiche ambientali ed elettriche

Temperatura di funzionamento:-40°C a 60°C

Temperatura di conservazione:-45°C a 70°C

Fornitore di alimentazione:18-36V di corrente continua

Consumo di energia stabile:≤ 12 W

Consumo di energia di avvio:≤ 25W

Interfacce elettriche

Le interfacce elettriche esterne includono l'interfaccia di alimentazione, l'interfaccia di comunicazione RS422 e l'interfaccia Ethernet 100Mbps.

Pin	Connettività	Nome del segnale	Caratteristiche del segnale
1,14	Fornitore di alimentazione esterno	Alimentazione PCS positiva	24V
2,15	Terreno di alimentazione PCS	Terreno di potenza	-
10	Fabbricazione di apparecchiature per la trasmissione di dati	IMU_TX1+	Dati di uscita IMU positivi
9	Fabbricazione di apparecchiature per la trasmissione di dati	IMU_TX1-	Dati di uscita IMU negativi
7	Segnale di sincronizzazione	IMU_SYN+	Segnale di sincronizzazione IMU positivo
6	Segnale di sincronizzazione	IMU_SYN-	Segnale di sincronizzazione IMU negativo

Protocollo di comunicazione

La porta seriale RS422 1 fornisce tre canali di informazioni sull'incremento dell'angolo, tre canali di informazioni sull'incremento della velocità, informazioni sul conteggio IO e informazioni sulla temperatura alla frequenza dei dati a 200 Hz.RS422 porta seriale 2 uscita segnali di sincronizzazione del tempo con caratteristiche di sincronizzazione precise.

Protocollo dati di uscita

Tasso di Baud:460800bps

Formato di uscita:RS422, 1 bit di inizio, 1 bit di arresto, 8 bit di dati, senza somma di controllo

Frequenza dei dati:200 Hz

NT1	Significato	Tipo di dati	Distanze	Descrizione
1-4	Intestazione del pacchetto	int non firmato	4 byte	0x55,0x55,0x55
5-8	Numero di pacchetti	int non firmato	4 byte	Valore del conteggio interno IMU
9-12	X Dati giroscopici	Punto galleggiante di precisione singola	4 byte	Incremento dell'angolo (gradi)
13-16	Dati del giroscopio	Punto galleggiante di precisione singola	4 byte	Incremento dell'angolo (gradi)
17-20	Z Dati giroscopici	Punto galleggiante di precisione singola	4 byte	Incremento dell'angolo (gradi)
21-24 anni	X Dati dell'accelerometro	Punto galleggiante di precisione singola	4 byte	Incremento di velocità (m/s)
25-28	Dati dell'accelerometro	Punto galleggiante di precisione singola	4 byte	Incremento di velocità (m/s)
29-32	Z Dati dell'accelerometro	Punto galleggiante di precisione singola	4 byte	Incremento di velocità (m/s)
33-34	X Temperatura dell'accelerometro	int non firmato	2 byte	Misurazione della temperatura
35	IO1 Conteggio del polso	int non firmato	1 byte	-
36	IO2 Conteggio del polso	int non firmato	1 byte	-
37	Posizione del segnale	int non firmato	1 byte	-
38	Somma di controllo	int non firmato	1 byte	Somma di byte 1-37

Nota:I dati giroscopici degli assi X, Y e Z rappresentano incrementi di angolo misurati in gradi.gradi, calcolato come positivo=(D33+D34*256) *0.01, negativo=(D33+D34*256-65536) *0.01.

Dimensioni fisiche

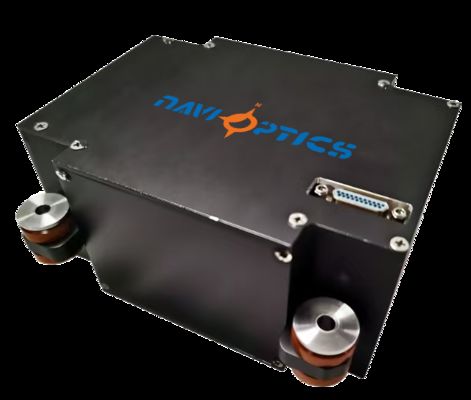

Compatta e leggera TDF42IMU0 Unità inerziale in fibra ottica con basso consumo di energia e elevata precisione 0

Dimensioni:115 * 94 * 50 mm (tolleranza ± 1 mm, esclusi i connettori)

Peso:≤ 0,85 kg
