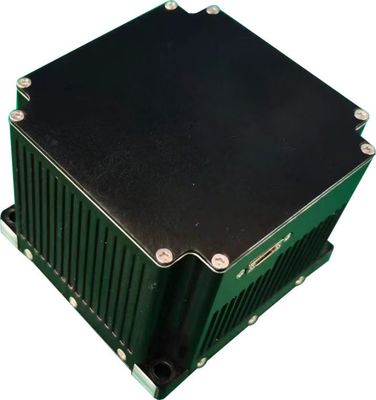

Unità inerziale in fibra ottica ad alta precisione TDF37IMU0 con funzioni di misurazione dinamica e stabilità a zero bias di 0,2°/h

Name: Unità inerziale in fibra ottica ad alta precisione TDF37IMU0 con funzioni di misurazione dinamica e stabilità a zero bias di 0,2°/h
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF37IMU0
Price: 10,250.00 USD
Availability: InStock

Attributi chiave

Marchio: NAVI OPTICS

Numero di modello: TDF37IMU0

Luogo di origine: Cina

Certificazione: CCS

Quantità minima di ordine: un set

Termini di pagamento: L/c, t/t

Imballaggio standard: Scatola di cartone

TDF37IMU0 Fiber Optic Inertial Unit.pdf

PDF

Riepilogo Prodotto

Unità di inerzia in fibra ottica ad alta precisione TDF37IMU0 Le unità inerziali in fibra ottica offrono vantaggi significativi tra cui dimensioni compatte, design leggero, basso consumo di energia e alta precisione.Queste unità sono progettate per il puro design del sistema di strapdown, soddisface...

Attributi personalizzati del prodotto

Evidenziare

unità di misurazione inerziale in fibra ottica

,

misurazione dinamica IMU ad alta precisione

,

funzioni dell'unità inerziale TDF37IMU0

Stabilità a pregiudizio zero (10s):

0.2°/h

Stabilità di polarizzazione zero a temperatura variabile (100S):

0,5 °/h

Non linearità del fattore di scala 0,5 °/h:

≤20 ppm

Coefficiente di camminata casuale:

00,02°/√h

Intervallo di ingresso:

400 °/s

Descrizione del prodotto

Unità di inerzia in fibra ottica ad alta precisione TDF37IMU0

Le unità inerziali in fibra ottica offrono vantaggi significativi tra cui dimensioni compatte, design leggero, basso consumo di energia e alta precisione.Queste unità sono progettate per il puro design del sistema di strapdown, soddisfacendo i requisiti elevati delle moderne piattaforme senza equipaggio, delle armi subacquee/torpedo e di varie piattaforme di armi terrestri, aeree e missilistiche che richiedono un piccolo fattore di forma,apparecchiature di misurazione inerziale ad alta precisione con capacità di misurazione dinamica per le informazioni di movimento angolare e lineare del vettore.

Specifiche di prestazione

Performance del giroscopio

Progetto	Contenuto	Indice
Indicatore di parzialità zero	Stabilità di bias zero (10s)	0.2°/h
	Stabilità a temperatura variabile a bias zero (100s)	00,5°/h
Fattore di scala	Nonlinearità del fattore di scala	≤ 20 ppm
Altri indicatori	Coefficiente di camminata casuale	00,02°/√h
	Intervallo di ingresso	400°/s

Performance dell'accelerometro

Progetto	Contenuto	Indice
Indice di deviazione	Ripetibilità di bias zero	0.3 mg
Indicatore di parzialità zero	Sensibilità alla temperatura di bias zero	50 μg/°C
Fattore di scala	Ripetibilità per fattore di scala	300 ppm
	Sensibilità alla temperatura del fattore di scala	20 ppm/°C
Indicatore di gamma	Intervallo di ingresso	± 20 g

Caratteristiche dell'unità

Progetto	Contenuto	Indice	Commento
Prestazioni ambientali	Temperatura di funzionamento	-40°C/65°C
	Temperatura di conservazione	-40°C-60°C
Requisiti generali	Fornitore di alimentazione	Dispositivi di controllo
	Consumo di energia stabile	≤ 8W	Consumo energetico di avvio ≤ 15 W

Interfacce elettriche

Pin	Connettività	Nome del segnale	Caratteristiche del segnale
1,2	Fornitore di alimentazione esterno	Fornitore di alimentazione PCS	24V
3,4		Fornitore di alimentazione PCS	Terreno di potenza
5	Fabbricazione di apparecchiature per la trasmissione di dati	IMU_TX1+	Dati di uscita IMU positivi
6		IMU_TX1-	Dati di uscita IMU negativi
9	Segnale di sincronizzazione	IMU_SYN+	Segnale di sincronizzazione IMU positivo
10		IMU_SYN-	Segnale di sincronizzazione IMU negativo

Aspetto strutturale e dimensioni

Unità inerziale in fibra ottica ad alta precisione TDF37IMU0 con funzioni di misurazione dinamica e stabilità a zero bias di 0,2°/h 0
