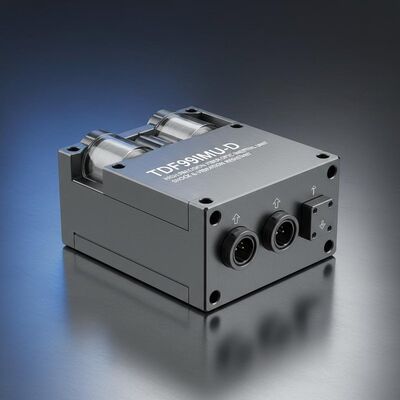

Qualità Unità inerziale in fibra ottica ad alta precisione TDF99IMU-D con elevata resistenza agli urti e alle vibrazioni e piccole dimensioni fabbrica

Unità inerziale in fibra ottica ad alta precisione TDF99IMU-D con elevata resistenza agli urti e alle vibrazioni e piccole dimensioni

Name: Unità inerziale in fibra ottica ad alta precisione TDF99IMU-D con elevata resistenza agli urti e alle vibrazioni e piccole dimensioni
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG99IMU0
Price: 10,250.00 USD
Availability: InStock

Attributi chiave

Marchio: NAVI OPTICS

Numero di modello: TDFG99IMU0

Luogo di origine: Cina

Termini di pagamento: L/C, T/T

Imballaggio standard: Scatola di cartone

Riepilogo Prodotto

IMU in fibra ottica ad alta precisione con stabilità del giroscopio di 0,005°/h, portata dell'accelerometro di ±20 g ed eccezionale resistenza a urti/vibrazioni. Certificato per applicazioni militari tra cui UAV, missili e siluri. Design compatto con riduzione delle vibrazioni a 8 punti e robusto intervallo operativo da -40°C a 60°C.

Attributi personalizzati del prodotto

Evidenziare

Unità inerziale in fibra ottica ad alta precisione

,

Unità di misura inerziale ad elevata resistenza agli urti e alle vibrazioni

,

IMU di piccola dimensione

Descrizione del prodotto

Unità di inerzia in fibra ottica ad alta precisione TDF99IMU-D

Un'unità avanzata di misurazione inerziale in fibra ottica con eccezionale resistenza agli urti e alle vibrazioni per applicazioni industriali e di difesa.

Visualizzazione del prodotto

Questa unità inerziale a fibra ottica compatta presenta piccole dimensioni, design leggero, basso consumo di energia e elevata precisione.resistente a impatti estremi e vibrazioni. Ideale per applicazioni di strapdown su piattaforme senza equipaggio, sistemi di siluri e piattaforme di armi terrestri/aeroportuali/missili che richiedono una misurazione inerziale compatta e di alta precisione.

Specifiche di prestazione

Componente	Parametro	Specificità
Performance del giroscopio	Stabilità di bias zero (100s)	00,005°/h
	Stabilità di bias zero (10s)	00,01°/h
	Temperatura variabile Bias zero	00,02°/h
	Fattore di scala di temperatura totale	≤ 150 ppm
	Coefficiente di camminata casuale	00,001°/h
	Intervallo di input	400°/s
Performance dell'accelerometro	Errore mensile di deviazione	20 μg
	Sensibilità alla temperatura a Bias Zero	20 μg/°C
	Errore mensile del fattore di scala	20 ppm
	Sensitività al fattore di scala alla temperatura	20 ppm/°C
	Intervallo di input	± 20 g
Caratteristiche del sistema	Temperatura di funzionamento	-40°C a 60°C
	Temperatura di conservazione	-45°C a 70°C
	Fornitore di energia	18-36V di corrente continua
	Consumo di energia	≤ 15W (avvio ≤ 25W)

Protocollo di comunicazione

L'uscita dei dati di debug funziona a 460800 baud con 8 bit di dati, 1 bit di stop, nessuna parità e prima trasmissione LSB.e risultati di navigazione.

Byte	Contenuto	Tipo	Descrizione
1-2	Intestazione del quadro	carbone	0x5A, 0x54
3	Lunghezza del quadro	carbone	0x1E
4	Identificatore di cornice	carbone	0x04
5-8	Numero di cornice	int	Accumulazione di 200 Hz
9-11	X Accelerometro	car*3	Cfr. nota 1
12-14	Y Accelerometro	car*3
15-17	Z Accelerometro	car*3
18-20 anni	X Giroscopio	car*3	Cfr. nota 2
21-23	Y Giroscopio	car*3
24-26	Z Giroscopio	car*3
27-33	Riservato	char/int/short
34	Somma di controllo		Bytes 4-33 in totale

Nota sul trattamento dei dati

Nota 1 - Aumento di velocità:5 ms di uscita dell'accelerometro elaborata tramite arrotondamento integrale e gamma limitata a [0,1e7), trasmettendo gli ultimi 3 byte.

Nota 2 - Incremento dell'angolo:5 ms di uscita giroscopica elaborata tramite arrotondamento integrale e gamma limitata a [0,1e7), trasmettendo gli ultimi 3 byte.

Interfacce elettriche

Le interfacce esterne includono alimentazione, comunicazione RS422 e Ethernet a 100 Mbps tramite presa JY27496E17E42PN-H.

Pin	Connessione	Nome del segnale	Caratteristiche
39,40	Potenza esterna	Potenza PCS positiva	24V
41,42	Terreno di potenza	PCS Power Ground	Terreno di potenza
5	Uscita a 200 Hz	IMU_TX1+	Dati di uscita IMU positivi
6	Uscita a 200 Hz	IMU_TX1-	Dati di uscita IMU negativi
9	Sincronizzazione	IMU_SYN+	Segnale di sincronizzazione IMU positivo
10	Sincronizzazione	IMU_SYN-	Segnale di sincronizzazione IMU negativo

Specificità fisiche

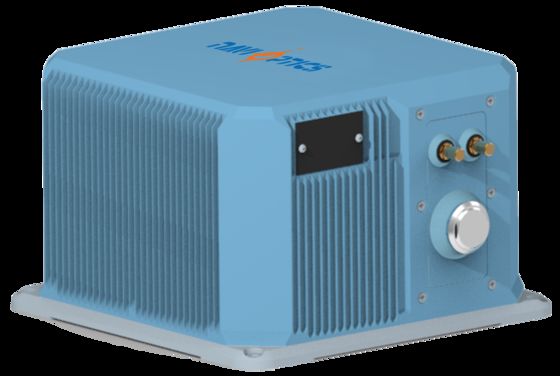

Unità inerziale in fibra ottica ad alta precisione TDF99IMU-D con elevata resistenza agli urti e alle vibrazioni e piccole dimensioni 0

Dimensioni: 188 mm * 188 mm * 1215 mm (± 1 mm, esclusi i connettori)
Peso: ≤ 4,7 kg
