Navigazione aerea TDF645B Navigazione aerea ottica giroscopica inerziale

Navigazione aerea TDF645B Navigazione aerea ottica giroscopica inerziale
Navigazione aerea TDF645B Navigazione aerea ottica giroscopica inerziale

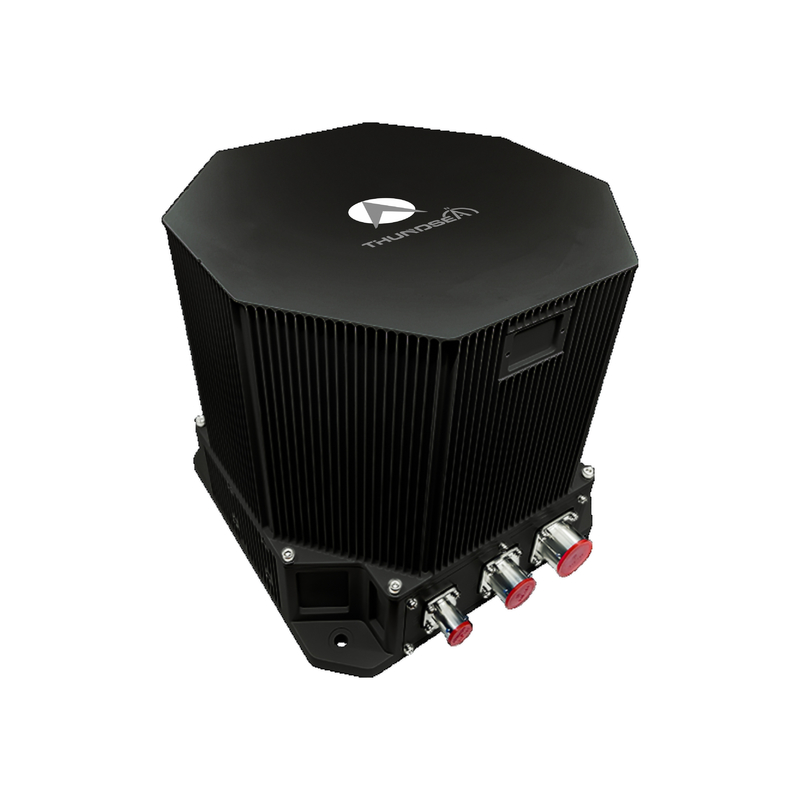

Grande immagine :  Navigazione aerea TDF645B Navigazione aerea ottica giroscopica inerziale

Dettagli:
Luogo di origine: Cina
Marca: NAVI OPTICS
Certificazione: CCS
Numero di modello: TDF645B
Documento: TDF645B Airborne Optical Gy...ce.pdf
Termini di pagamento e spedizione:
Quantità di ordine minimo: Un set
Imballaggi particolari: Cartone
Tempi di consegna: 5-8 giorni lavorativi
Termini di pagamento: L/C,T/T
Capacità di alimentazione: 10 serie al mese
Contatto

Navigazione aerea TDF645B Navigazione aerea ottica giroscopica inerziale

descrizione
Ripetibilità in base ai mesi: ≤20μg Accuratezza del fattore di scala dei mesi: ≤20PPm
Ripetibilità diagonale: ≤ 0,008°/ora Accuratezza del fattore di scala: ≤20PPm
Passeggiata aleatoria: ≤ 0,003°/√ ora Vibrazione: 20 ~ 2000 Hz,60,06 g
Mtbf: >15000 ore
Evidenziare:

Airborne Optical Gyro Inertial Navigation

,

Aviation imu inertial measurement unit

,

Optical Gyro imu inertial measurement unit

Navigazione aerea TDF645B Navigazione aerea ottica giroscopica inerziale


1 Introductina

Il sistema di navigazione aereo ottica girosferico inerziale (INS) utilizza giroscopi ottici e accelerometri al quarzo come componenti principali di rilevamento,utilizzando un'architettura di sistema strapdown o dithered (modulata)Operando con un software di navigazione avanzato ad alta velocità di elaborazione, il sistema fornisce dati di navigazione in tempo reale attraverso il suo sofisticato nucleo computazionale.Questa serie di prodotti presenta funzionalità di integrazione multi-fonte, supportando la fusione di navigazione satellitare, navigazione celeste, radionavigazione, dati altimetrici e sistemi di navigazione visiva in base ai requisiti della missione.Offrire modalità operative flessibili che vanno dalla navigazione inerziale pura alla fusione multi-sensore ottimizzata, fornisce parametri di navigazione completi, tra cui informazioni precise sulla posizione, la velocità e l'atteggiamento per le piattaforme aeree.


2Campi di applicazione

Adatti per UAV ad ala fissa, UAV ad ala rotante e veicoli aerei specializzati.


3PrestazioniCCaratteristiche

Supporta la fusione multi-sensore, incorporando dati satellitari, celesti, altimetro, radio e navigazione visiva.

Supporta la commutazione tra allineamento automatico, allineamento base mobile e allineamento trasferimento in base alle esigenze del cliente.

Capaci di allineamento su piattaforme vibranti a terra e allineamento in volo.

dotato di funzioni di rilevamento dei guasti e di allarme del sistema.


4 Parametri principali


Tipo TDF645B
Accelerometro Ripetibilità in base ai mesi ≤ 20 μg
Accuratezza del fattore di scala dei mesi ≤ 20 ppm
Giroscopio Ripetibilità dei bias ≤ 0,008°/ora
Accuratezza del fattore di scala ≤ 20 ppm
Passeggiata casuale ≤ 0,003°/√ ora
Caratteristiche Precisione della posizione Puro inerzia ≤ 1 nm/6 ore
Combinazione satellitare di navigazione inerziale migliore della precisione del satellite
Accuratezza della velocità Puro inerzia ≤ 1,0 m/s
Combinazione satellitare di navigazione inerziale ≤ 0,2 m/s
Tasso angolare ≥ ± 400°/sec
Accelerazione angolare 100000°/sec2
Accelerazione > 25 g
Attitudine angolare Qualsiasi orientamento
Tempo di allineamento ≤ 8 minuti
Input/output 3 porte seriali full-duplex RS422, 1 porta Ethernet 100M
Tempo di allineamento Il tempo < 15 minuti
Performance delle applicazioni AHRS Accuratezza della direzione Puro inerzia ≤ 0,1°sec ((L)
Combinazione di navigazione satellitare ≤ 0,05°sec ((L)
Accuratezza del passo e del rotolamento Puro inerzia ≤ 0,05°
Combinazione di navigazione satellitare ≤ 0,02°
Caratteristiche Consumo di energia < 40 W
Dimensioni 193×169×160
Peso < 6,5 kg
Temperatura -40°C~60°C
Shock 15g, ondata a semisino 11ms
Voltaggio di ingresso DC24V ((± 25%)
raffreddamento Conduzione della piastra di montaggio
Vibrazione 20 ~ 2000 Hz,60,06 g
MTBF >15000 ore
