Qualità Modello DINS-100 Sistema di navigazione inerziale laser giroscopico a doppio asse ad alta precisione con standard militare fabbrica

Modello DINS-100 Sistema di navigazione inerziale laser giroscopico a doppio asse ad alta precisione con standard militare

Name: Modello DINS-100 Sistema di navigazione inerziale laser giroscopico a doppio asse ad alta precisione con standard militare
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: DINS-100
Price: 10,250.00 USD
Availability: InStock

Attributi chiave

Marchio: NAVI OPTICS

Numero di modello: DINS-100

Luogo di origine: Cina

Certificazione: CCS

Quantità minima di ordine: Un set

Termini di pagamento: T/T

Imballaggio standard: Scatola di cartone

DINS-100.pdf

PDF

Riepilogo Prodotto

Modello DINS-100: giroscopio laser rotativo a doppio asse INS ad alta precisione con precisione di posizionamento di 2 nm/10 d, precisione di assetto di 0,005° e durata di livello militare. Dispone di calibrazione autonoma, compensazione della temperatura completa ed eccellente adattabilità ambientale per applicazioni marine e missilistiche.

Attributi personalizzati del prodotto

Evidenziare

giroscopio laser rotante a due assi

,

Sistema di navigazione inerziale ad alta precisione

,

sistema di navigazione giroscopico laser con garanzia

Tempo di assestamento:

6h

Posizione:

2nm/10g, picco

Velocità:

0.5 m/s, 1σ

Atteggiamento:

00,005 gradi, 1 σ

Intestazione:

0.008×sec(Lat) deg, 1σ

Alzare:

5cm o 5%

Temperatura di lavoro:

-40℃~+55℃

Temperatura di conservazione:

-55℃~+70℃

Dimensioni (L x P x A):

φ550×500 mm

Peso:

≤60kg

Descrizione del prodotto

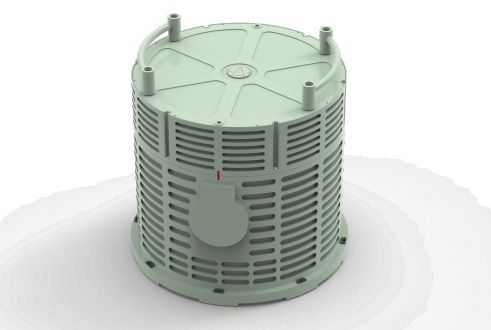

Modello DINS-100 Sistema di navigazione inerziale giroscopico laser rotativo a doppio asse ad alta precisione

DINS 100 dual-axis rotary laser gyro inertial navigation system is a high-performance inertial navigation and measurement equipment designed for demanding applications requiring exceptional precision and reliability.

Visualizzazione del sistema

Il sistema incorpora una macchina a due frequenze di tipo 90 con giroscopio laser e un accelerometro di flessione al quarzo.e la taratura autonoma on-line rotativa a doppio asse con tecnologie di autocompensazione degli errori migliorano significativamente le prestazioni del sistema.

Attraverso una completa progettazione di schermature elettromagnetiche, ottimizzazione dell'equilibrio termico, analisi modale delle vibrazioni, progettazione di tenuta e rigorosi processi di produzione,il sistema offre un'eccellente adattabilità ambientale per operazioni mission-critical.

Caratteristiche chiave

Giroscopio laser a scossa a due frequenze ad alta precisione tipo 90
Autocalibrazione e autocompensazione degli errori a rotazione su due assi
Capacità di allineamento iniziale della base statica e della base mobile
Calibrazione e compensazione completa dei parametri di errore per l'intero intervallo di temperatura
Compatibilità di interfaccia GNSS/odometro/trip-meter predefinita
Configurabile per diverse modalità di navigazione
Ottima adattabilità all'ambiente
Conformità alle norme militari

Applicazioni

Sistemi di navigazione navale
Navigazione subacquea
Posizionamento e orientamento dei veicoli lanciarazzi
Misurazione dell'atteggiamento ad alta precisione

Specifiche di prestazione

Orario di avvio	6 ore
Posizione inerziale pura	2 nm/10d, picco
Velocità inerziale pura	0.5m/s, 1σ
Atteggiamento di pura inerzia	00,005 gradi, 1 σ
Indirizzo inerziale puro	0.008*sec(Lat) deg, 1σ
Alzare	5 cm o 5%

Distanza di misura

Velocità angolare	± 400°/s
Accelerazione	± 20 g

Ambiente di lavoro

Temperatura di funzionamento	-40°C a +55°C
Temperatura di conservazione	-55°C a +70°C
Vibrazione	0.04g2/hz @ 20-2000hz
Resistenza agli urti	Funzionamento normale a 30g @ 6ms / Nessun danno a 50g @ 11ms

Caratteristiche elettriche

Tensione di funzionamento	28VDC
Consumo di energia	≤ 200 W
Interfaccia di comunicazione	RS422/RS232/CAN/Ethernet

Caratteristiche fisiche

Dimensioni (W * D * H)	φ550 * 500 mm
Peso	≤ 60 kg
