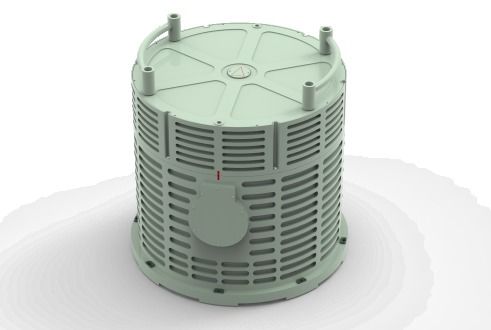

Qualità Modello DINS-100 Sistema di navigazione inerziale giroscopico laser rotativo a doppio asse ad alta precisione con standard internazionale fabbrica

Modello DINS-100 Sistema di navigazione inerziale giroscopico laser rotativo a doppio asse ad alta precisione con standard internazionale

Name: Modello DINS-100 Sistema di navigazione inerziale giroscopico laser rotativo a doppio asse ad alta precisione con standard internazionale
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: DINS-100
Price: 10250.00 USD
Availability: InStock

Attributi chiave

Marchio: NAVI OPTICS

Numero di modello: DINS-100

Luogo di origine: Cina

Certificazione: CCS

Quantità minima di ordine: Un set

Termini di pagamento: T/T

Imballaggio standard: Scatola di cartone

DINS-100.pdf

PDF

Riepilogo Prodotto

Modello DINS-100: giroscopio laser rotativo a doppio asse INS ad alta precisione con precisione di posizionamento di 2 nm/10 d, precisione di assetto di 0,005°, dotato di calibrazione autonoma, compensazione della temperatura completa ed eccellente adattabilità ambientale per applicazioni marine e missilistiche.

Attributi personalizzati del prodotto

Evidenziare

giroscopio laser rotante a due assi

,

Sistema di navigazione inerziale ad alta precisione

,

sistema di navigazione giroscopico laser con garanzia

Tempo di assestamento:

6h

Posizione:

2nm/10g, picco

Velocità:

0.5 m/s, 1σ

Atteggiamento:

00,005 gradi, 1 σ

Intestazione:

0.008×sec(Lat) deg, 1σ

Alzare:

5cm o 5%

Temperatura di lavoro:

-40℃~+55℃

Temperatura di conservazione:

-55℃~+70℃

Dimensioni (L x P x A):

φ550×500 mm

Peso:

≤60kg

Descrizione del prodotto

Modello DINS-100 Sistema di navigazione inerziale giroscopico laser rotante a doppio asse ad alta precisione

Il sistema di navigazione inerziale giroscopico laser rotante a doppio asse DINS 100 è un'apparecchiatura di navigazione e misurazione inerziale ad alte prestazioni progettata per applicazioni esigenti che richiedono precisione e affidabilità eccezionali.

Panoramica del sistema

Il sistema incorpora le tecnologie del giroscopio laser a scuotimento della macchina a due frequenze di tipo 90 e dell'accelerometro a flessione al quarzo. La calibrazione avanzata degli errori ad alta precisione, la compensazione della temperatura e la calibrazione autonoma online rotativa a doppio asse con tecnologie di autocompensazione degli errori migliorano significativamente le prestazioni del sistema.

Attraverso una progettazione completa della schermatura elettromagnetica, l'ottimizzazione del bilancio termico, l'analisi modale delle vibrazioni, la progettazione delle tenute e rigorosi processi di produzione, il sistema offre un'eccellente adattabilità ambientale per operazioni mission-critical.

Caratteristiche principali

Giroscopio laser a vibrazione a macchina a due frequenze di tipo 90 ad alta precisione
Autocalibrazione rotazionale a doppio asse e autocompensazione degli errori
Funzionalità di allineamento iniziale della base statica e della base mobile
Calibrazione e compensazione complete dei parametri di errore nell'intero intervallo di temperature
Compatibilità interfaccia GNSS/contachilometri/contachilometri parziale preimpostata
Configurabile per diverse modalità di navigazione
Ottima adattabilità ambientale
Conformità agli standard internazionali

Applicazioni

Sistemi di navigazione navale
Navigazione sottomarina subacquea
Posizionamento e orientamento dei veicoli lanciamissili
Misurazione dell'assetto ad alta precisione

Specifiche delle prestazioni

Orario di avvio	6 ore
Posizione inerziale pura	2nm/10d, picco
Velocità inerziale pura	0,5 m/s, 1σ
Atteggiamento inerziale puro	0,005 gradi, 1σ
Rotta inerziale pura	0,008*sec(lat.) gradi, 1σ
Sollevamento	5 cm o 5%

Campo di misura

Velocità angolare	±400 gradi/s
Accelerazione	±20 g

Ambiente di lavoro

Temperatura di lavoro	Da -40℃ a +55℃
Temperatura di conservazione	Da -55℃ a +70℃
Vibrazione	0,04 g²/hz a 20-2000 hz
Resistenza agli urti	Funzionamento normale a 30 g a 6 ms / Nessun danno a 50 g a 11 ms

Caratteristiche Elettriche

Tensione operativa	28 V CC
Consumo energetico	≤200W
Interfaccia di comunicazione	RS422/RS232/CAN/Ethernet

Caratteristiche fisiche

Dimensioni (LPA)	φ550*500mm
Peso	≤60 kg
