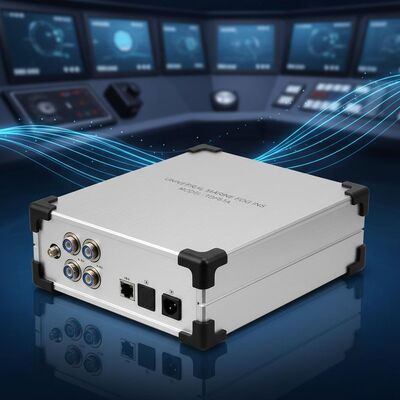

Qualità Sistema di navigazione inerziale in fibra ottica marina universale ad alte prestazioni TDF61A fabbrica

Sistema di navigazione inerziale in fibra ottica marina universale ad alte prestazioni TDF61A

Name: Sistema di navigazione inerziale in fibra ottica marina universale ad alte prestazioni TDF61A
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF61A
Price: 10,250.00 USD
Availability: InStock

Attributi chiave

Marchio: NAVI OPTICS

Numero di modello: TDF61A

Luogo di origine: Cina

Certificazione: CCS

Quantità minima di ordine: Un set

Termini di pagamento: T/T,L/C

Imballaggio standard: Scatola di cartone

TDF61A.pdf

PDF

Riepilogo Prodotto

L'INS in fibra ottica marina TDF61A offre prestazioni stabili con precisione ≤4 nm/h, supporta più modalità di navigazione e resiste ad ambienti estremi. Presenta oltre 20.000 ore di MTBF, design compatto e interfacce complete per USV/UUV.

Attributi personalizzati del prodotto

Evidenziare

sistema di navigazione inerziale a fibra ottica marina

,

sistema di navigazione inerziale universale con garanzia

,

Sistema di navigazione inerziale ad alta affidabilità

Descrizione del prodotto

Modello di prestazioni stabili TDF61A Sistema universale di navigazione inerziale in fibra ottica marina

Questo universale sistema di navigazione inerziale laser marino (INS) utilizza giroscopio laser e accelerometri a flessione al quarzo come sensori principali.Utilizzo di un sistema di navigazione inerziale con architettura strapdown con software di navigazione avanzato in esecuzione ad alta velocità, fornisce informazioni di navigazione in tempo reale. Il sistema supporta molteplici modalità operative tra cui la navigazione puramente inerziale, la navigazione integrata inerziale/satellitare,e navigazione integrata inerziale/aiuta alla velocità, fornendo parametri di navigazione completi per varie piattaforme marine.

Applicazioni

adatti a navi da superficie senza equipaggio di piccole e medie dimensioni (USV), veicoli sottomarini senza equipaggio (UUV), armi guidate sottomarine,e altre piattaforme che operano in ambienti complessi ad alta velocità, ampie variazioni di temperatura e forti vibrazioni.

Caratteristiche chiave

Capaci di allineamento e inizializzazione mentre sono ormeggiati o durante la navigazione in linea retta a velocità costante
prestazioni stabili e alta affidabilità
Funzioni di rilevamento dei guasti e di allarme del sistema
Interfacce di uscita digitale, comprese le porte seriali Ethernet e RS422

Specifiche tecniche

Parametro	Specificità
Accelerometro
Ripetibilità in base ai mesi	≤ 50 μg
Accuratezza del fattore di scala dei mesi	≤ 50 ppm
Giroscopio
Ripetibilità dei bias	00,02°/h~0,01°/h
Accuratezza del fattore di scala	≤ 50 ppm
Passeggiata casuale	≤ 0,005°/√ora,1σ
Caratteristiche
Tasso angolare	≥ ± 400°/sec
Accelerazione angolare	100000°/sec2
Accelerazione	> 25 g
Attitudine angolare	Qualsiasi orientamento
Accuratezza della velocità	≤ 3,0kn
Tempo di avvio	≤ 10 secondi
Input/output	3 porte seriali full-duplex RS422, 1 porta Ethernet 100M
Allineamento
Il tempo	≤ 15 minuti
Accuratezza di posizione (inerzia pura)	≤ 4 nm/1h
Accuratezza della posizione (combinazione inerzia/DVL)	≤ 0,6%D
Performance delle applicazioni AHRS
Accuratezza della direzione	≤ 0,2°sec ((L)
Accuratezza del passo e del rotolamento	≤ 0,04°
Caratteristiche
Consumo di energia	< 15W
Dimensioni	110110100
Peso	< 1,7 kg
Temperatura	-40°C~60°C
Shock	15g, onda di mezzo seno 11ms
Voltaggio di ingresso	DC24V ((± 25%)
Frigorifero	Conduzione della piastra di montaggio
Vibrazione	20~2000Hz, 6,06 g
MTBF	>20000 ore
