Dettagli:
|
| Gamma dinamica: | ≥ ± 400°/s | Bias in-run: | < 1°/h |
|---|---|---|---|
| Accuratezza ((10sec): | 00,05°/h ~ 0,03°/h | ARW(Camminazione angolare casuale: | < 0,005°/√h,1σ |
| Controllo delle vibrazioni: | 20~2000Hz, 6,06 g | Larghezza di banda: | > 200 Hz |
| Peso: | ≤ 300 g | Dimensioni: | 70 mm × 70 mm × 30 mm |
| Evidenziare: | Giroscopio a fibra ottica compatto,Giroscopio in fibra ottica di grado di controllo |
||

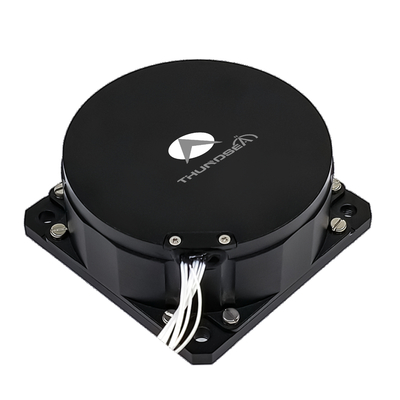

Giroscopio in fibra ottica di grado di controllo TDFG70S
1 Introduzione
Il giroscopio in fibra ottica (FOG) è un dispositivo di rilevamento della velocità angolare che opera sull'effetto Sagnac nei sistemi ottici.fornisce misurazioni in tempo reale della velocità angolare delle piattaforme in movimento tramite interfacce seriali ad alta velocità con velocità di campionamento superiori a 4 kHzDisponibile in configurazioni a singolo asse, a doppio asse e a tre assi, questa linea di prodotti consente la sincronizzazione a più assi per l'analisi del movimento dinamico.Le varianti a doppio e a tre assi consentono il rilevamento simultaneo dell'asse ortogonale attraverso progetti integrati con componenti ottici condivisi e unità di elaborazione elettronica, garantendo una coerenza di misurazione precisa su tutti gli assi.
2Applicazione
È adatto per apparecchiature di stabilizzazione e controllo per armi guidate,missili tattici,torpedos,controllo dell'atteggiamento,e attrezzature industriali di fascia media e alta.
3Caratteristiche
b. "tecnologia" per la "produzione", la "produzione", la "produzione" o la "produzione";
a. "tecnologia" per l'elaborazione, la distribuzione e l'utilizzo di dispositivi elettronici;
Piccole dimensioni, peso leggero e design flessibile;
Basso rumore, basso consumo energetico, basso costo;
Alta affidabilità e lunga durata.
4 Parametri principali
|
Prestazioni |
Intervallo dinamico |
≥± 400°/s |
|
Bias in-run |
<1°/h |
|
|
Accuratezza(10 secondi) |
00,05°/h ~ 0,03°/h |
|
|
ARW(Passeggiata casuale angolare |
<00,005°/√ore, 1 σ |
|
|
Controllo delle vibrazioni |
20~2000 Hz,60,06 g |
|
|
Larghezza di banda |
>200 Hz |
|
|
Interfaccia elettrica |
Accendi il tempo |
10s |
|
Formato del segnale di uscita |
RS-422 |
|
|
Costruito in auto-test |
- Non lo so. |
|
|
Tasso di aggiornamento del segnale di uscita |
500 Hz ~ 4000 Hz |
|
|
Velocità di segnale di uscita |
115200bps~921600bps |
|
|
Temperatura di funzionamento |
- Quaranta.°C ~ + 70°C |
|
|
Temperatura di conservazione |
- 55.°C ~ + 85°C |
|
|
Specificità fisiche |
Fornitore di alimentazione |
5V |
|
Collegamento |
J30J-15TJL |
|
|
Consumo di energia |
≤ 3W |
|
|
MTBF (per MIL-HDBK-217-F) |
>150000 ore |
|
|
Peso |
≤ 300 g |
|
|
Dimensioni |
70 mm × 70 mm × 30 mm |
