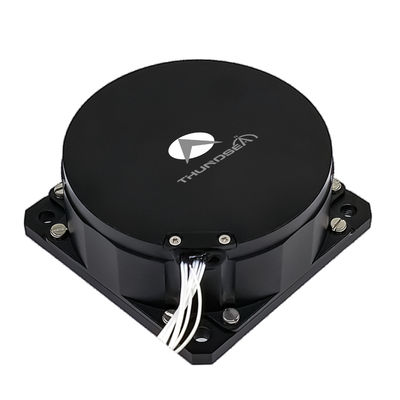

Controllo di grado TDFG70S Compatto giroscopio in fibra ottica ad alta precisione (FOG) per la navigazione di precisione

Name: Controllo di grado TDFG70S Compatto giroscopio in fibra ottica ad alta precisione (FOG) per la navigazione di precisione
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG70S
Price: 10,250.00 USD
Availability: InStock

Attributi chiave

Marchio: NAVI OPTICS

Numero di modello: TDFG70S

Luogo di origine: Cina

Certificazione: CCS

Quantità minima di ordine: Un set

Capacità di fornitura: 30 serie al mese

Tempi di consegna: 15 giorni

Imballaggio standard: Cartone

TDFG70S Control Grade Fiber Optic Gyroscope.pdf

PDF

Riepilogo Prodotto

Grado di controllo TDFG70S Giroscopio a fibra ottica Compact Visualizzazione del prodotto Il giroscopio in fibra ottica TDFG70S è un dispositivo avanzato di rilevamento della velocità angolare che opera sull'effetto Sagnac nei sistemi ottici.,fornisce misurazioni in tempo reale della velocità ...

Attributi personalizzati del prodotto

Evidenziare

Giroscopio a fibra ottica compatto

,

Giroscopio in fibra ottica di grado di controllo

Gamma dinamica:

≥±400°/s

Bias in-run:

< 1°/h

Accuratezza ((10sec):

00,05°/h ~ 0,03°/h

ARW(Camminazione angolare casuale:

< 0,005°/√h,1σ

Screening delle vibrazioni:

20 ~ 2000 Hz, 6,06 g

Larghezza di banda:

> 200 Hz

Peso:

≤ 300 g

Dimensioni:

70 mm × 70 mm × 30 mm

Descrizione del prodotto

Grado di controllo TDFG70S Giroscopio a fibra ottica Compact

Visualizzazione del prodotto

Il giroscopio in fibra ottica TDFG70S è un dispositivo avanzato di rilevamento della velocità angolare che opera sull'effetto Sagnac nei sistemi ottici.,fornisce misurazioni in tempo reale della velocità angolare delle piattaforme in movimento attraverso interfacce seriali ad alta velocità con frequenze di campionamento superiori a 4 kHz.

Configurazioni e capacità

Disponibile in configurazioni a singolo asse, a doppio asse e a tre assi, questa linea di prodotti consente la sincronizzazione a più assi per un'analisi completa del movimento dinamico.Le varianti a doppio e a tre assi consentono il rilevamento simultaneo dell'asse ortogonale attraverso progetti integrati con componenti ottici condivisi e unità di elaborazione elettronica, garantendo una coerenza di misurazione precisa su tutti gli assi.

Applicazioni

Ideale per apparecchiature di stabilizzazione e controllo per armi guidate, missili tattici, siluri, sistemi di controllo dell'atteggiamento e apparecchiature industriali di fascia media-alta che richiedono sensori di movimento precisi.

Caratteristiche chiave

Progettazione a stato solido senza parti mobili
Capacità di attivazione istantanea con uscita digitale per una facile integrazione con il computer
Dimensioni compatte, costruzione leggera e opzioni di progettazione flessibili
Basso rumore, basso consumo energetico e gestione conveniente
Alta affidabilità e durata operativa prolungata

Specifiche tecniche

Parametro di prestazione	Specificità
Intervallo dinamico	≥ ± 400°/s
Bias in corso	< 1°/h
Precisione (10 secondi)	00,05°/h ~ 0,03°/h
Camminata casuale angolare (1σ)	< 0,005°/√ ora
Screening delle vibrazioni	20~2000Hz, 6,06 g
Larghezza di banda	> 200 Hz
Accendere il tempo	10s
Formato del segnale di uscita	RS-422
Tasso di aggiornamento del segnale di uscita	500 Hz ~ 4000 Hz
Capacità di segnale di uscita	115200bps ~ 921600bps
Temperatura di funzionamento	-40°C ~ +70°C
Temperatura di conservazione	-55°C ~ +85°C
Fornitore di energia	5V
Collegamento	J30J-15TJL
Consumo di energia	≤ 3W
MTBF (per MIL-HDBK-217-F)	> 150.000 ore
Peso	≤ 300 g
Dimensioni	70 mm * 70 mm * 30 mm
