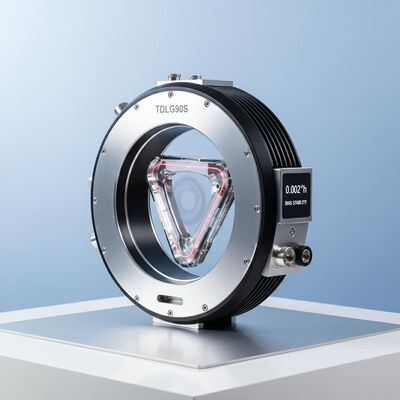

Qualità Giroscopio laser ad anello ad alta precisione TDLG90S con stabilità di 0,002°/h e ampio raggio dinamico fabbrica

Giroscopio laser ad anello ad alta precisione TDLG90S con stabilità di 0,002°/h e ampio raggio dinamico

Name: Giroscopio laser ad anello ad alta precisione TDLG90S con stabilità di 0,002°/h e ampio raggio dinamico
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDLG90S
Price: 10,250.00 USD
Availability: InStock

Attributi chiave

Marchio: NAVI OPTICS

Numero di modello: TDLG90S

Luogo di origine: Cina

Certificazione: CCS

Quantità minima di ordine: Un set

Capacità di fornitura: 30 serie al mese

Tempi di consegna: 15 giorni

Imballaggio standard: Cartone

TDLG90S Ring Laser Gyroscope.pdf

PDF

Riepilogo Prodotto

Giroscopio laser ad anello ad alta precisione TDLG90S: presenta stabilità di polarizzazione ultrabassa (0,002°/h), ARW (0,0004°/√hr) ed errore del fattore di scala (≤2 ppm). Certificato per la navigazione aerospaziale, marina e terrestre. Design compatto (2 kg), robusto con ampia gamma dinamica (±400°/s) e larghezza di banda >200Hz.

Attributi personalizzati del prodotto

Evidenziare

Giroscopio laser ad anello ad alta precisione

,

giroscopio del laser a anello

Stabilità del bias (1σ):

00,004°/h~0,002°/h

Ripetibilità di bias zero (1σ):

00,002°/h~0,001°/h

ARW(Camminazione angolare casuale:

00,0007°/√ora ~ 0,0004°/√ora

Errore del fattore di scala (1σ):

≤2 ppm

Gamma dinamica:

≥±400°/s

Larghezza di banda:

> 200 Hz

Peso:

2kg

Dimensioni:

151 mm × 126 mm × 57 mm

Descrizione del prodotto

Giroscopio laser ad anello ad alta precisione TDLG90S

Il giroscopio laser ad anello TDLG90S funziona secondo il principio dell'effetto Sagnac,utilizzando le differenze di fase di interferenza tra i raggi laser in senso orario e in senso antiorario all'interno di una cavità risonante chiusa per misurare con precisione gli incrementi angolariQuesto giroscopio è dotato di elevata integrazione, eccezionale affidabilità, forte adattabilità ambientale e prestazioni operative stabili.rendendolo un sensore di base nei sistemi di navigazione inerziale ad alta precisione.

Applicazioni

Certificato per l'integrazione con i sistemi di navigazione inerziale (INS) e i sistemi di riferimento per la direzione di posizione (AHRS) su:

Piattaforme aerospaziali (aerei/satelliti)
Sistemi marini (navi/immersibili di superficie)
Moduli di navigazione terrestre (veicoli automobilistici/militari)

Caratteristiche chiave

Progettazione integrata del percorso luminoso e del circuito con struttura semplice per una facile installazione
Dimensioni compatte, costruzione leggera e consumo di energia controllabile
Alta affidabilità con eccellente resistenza agli urti e alle vibrazioni
Forte adattabilità all'ambiente e prestazioni operative stabili
Ampia larghezza di banda di risposta dinamica con uscita di segnale digitale

Specifiche tecniche

Parametro di prestazione	Specificità
Stabilità del bias (1σ)	00,004°/h ~ 0,002°/h
Ripetibilità di bias zero (1σ)	00,002°/h ~ 0,001°/h
Passeggiata angolare casuale (ARW)	00,0007°/√ora ~ 0,0004°/√ora
Errore del fattore di scala (1σ)	≤ 2 ppm
Intervallo dinamico	≥ ± 400°/s
Larghezza di banda	> 200 Hz
Accendi il tempo	< 5 s
Formato del segnale di uscita	TTL
Autotest integrato	- Sì, sì.
Tasso di aggiornamento del segnale di uscita	1 Hz
Velocità di segnale di uscita	115200
Shock da vibrazione	75 g, mezzo seno, 6 ms
Temperatura di funzionamento	-40°C ~ +70°C
Temperatura di conservazione	-55°C ~ +85°C
Fornitore di alimentazione	±15V, ±5V
Collegamento (25 pin)	J30JM-37ZKP36
Consumo di energia	≤ 3W
MTBF (per MIL-HDBK-217-F)	> 10.000 ore
Peso	2 kg
Dimensioni	151 mm * 126 mm * 57 mm
