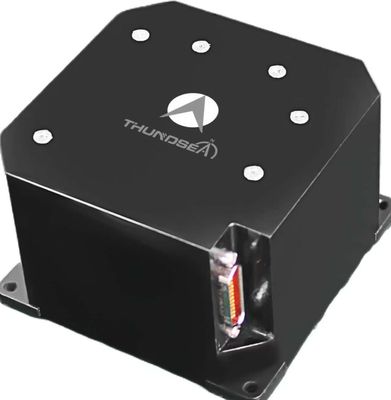

Giroscopio in fibra ottica di grado di controllo TDFG70T con gamma dinamica ≥±400°/s, precisione 0,5°/h~0,2°/h e peso ≤500g

Name: Giroscopio in fibra ottica di grado di controllo TDFG70T con gamma dinamica ≥±400°/s, precisione 0,5°/h~0,2°/h e peso ≤500g
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG70T
Price: 10,250.00 USD
Availability: InStock

Attributi chiave

Marchio: NAVI OPTICS

Numero di modello: TDFG70T

Luogo di origine: Cina

Certificazione: CCS

Quantità minima di ordine: Un set

Capacità di fornitura: 30 serie al mese

Tempi di consegna: 15 giorni

Imballaggio standard: Cartone

TDFG70T Control Grade Fiber Optic Gyroscope.pdf

PDF

Riepilogo Prodotto

Giroscopio in fibra ottica di grado di controllo TDFG70T Il giroscopio in fibra ottica TDFG70T è un sensore avanzato di velocità angolare che utilizza l'effetto ottico Sagnac con un'architettura a circuito chiuso completamente digitale.Questo giroscopio ad alte prestazioni fornisce misurazioni in ...

Attributi personalizzati del prodotto

Evidenziare

Giroscopio in fibra ottica di grado di controllo

,

Misurazioni di precisione Giroscopio in fibra ottica

Gamma dinamica:

≥±400°/s

Accuratezza ((10sec):

0.5°/h~0.2°/h

Bias in-run:

< 1°/h

Screening delle vibrazioni:

20 ~ 2000 Hz, 6,06 g

ARW(Camminazione angolare casuale:

< 0,02°/√ora, 1 σ

Larghezza di banda:

> 200 Hz

Peso:

≤500G

Dimensioni:

70 mm × 70 mm × 53 mm

Descrizione del prodotto

Giroscopio in fibra ottica di grado di controllo TDFG70T

Il giroscopio in fibra ottica TDFG70T è un sensore avanzato di velocità angolare che utilizza l'effetto ottico Sagnac con un'architettura a circuito chiuso completamente digitale.Questo giroscopio ad alte prestazioni fornisce misurazioni in tempo reale della velocità angolare a frequenze di campionamento superiori a 4 kHz tramite comunicazione seriale.

Configurazioni del prodotto

Disponibile in configurazioni monoasse, doppio asse e triasse.garantire un monitoraggio sincronizzato del movimento per applicazioni ad alta dinamica.

Applicazioni

Ideale per sistemi di stabilizzazione e controllo in armi guidate, piattaforme di controllo dell'atteggiamento, siluri, missili tattici e attrezzature industriali di fascia media-alta che richiedono sensori di movimento di precisione.

Caratteristiche chiave

Basso rumore, basso consumo energetico e gestione conveniente
Capacità di attivazione istantanea con uscita digitale per l'integrazione con il computer
Progettazione completamente allo stato solido senza parti mobili per una maggiore affidabilità
Dimensioni compatte, costruzione leggera e opzioni di progettazione flessibili
Alta affidabilità e durata operativa prolungata

Specifiche tecniche

Parametro di prestazione	Specificità
Intervallo dinamico	≥ ± 400°/s
Bias in corso	< 1°/h
Precisione (10 secondi)	0.5°/h ~ 0,2°/h
Passeggiata angolare casuale (ARW)	< 0,02°/√ora, 1σ
Screening delle vibrazioni	20~2000Hz, 6,06 g
Larghezza di banda	> 200 Hz
Accendere il tempo	10s
Formato del segnale di uscita	RS-422
Tasso di aggiornamento del segnale di uscita	500 Hz ~ 2000 Hz
Capacità di segnale di uscita	230400bps ~ 921600bps
Temperatura di funzionamento	-40°C ~ +70°C
Temperatura di conservazione	-55°C ~ +85°C
Fornitore di energia	5V
Collegamento	J30J-9ZKP
Consumo di energia	≤ 5W
MTBF (per MIL-HDBK-217-F)	> 100 000 ore
Peso	≤ 500 g
Dimensioni	70 mm * 70 mm * 53 mm
