Piccole dimensioni Alta precisione TDL45IMU Unità laser inerziale Grande impatto Grande vibrazione

Piccole dimensioni Alta precisione TDL45IMU Unità laser inerziale Grande impatto Grande vibrazione
Piccole dimensioni Alta precisione TDL45IMU Unità laser inerziale Grande impatto Grande vibrazione

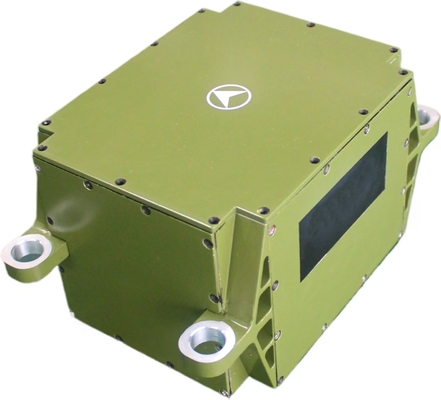

Grande immagine :  Piccole dimensioni Alta precisione TDL45IMU Unità laser inerziale Grande impatto Grande vibrazione

Dettagli:
Luogo di origine: Cina
Marca: NAVI OPTICS
Certificazione: CCS
Numero di modello: TDL45IMU
Documento: TDL45IMU0 Laser Inertial Un...it.pdf
Termini di pagamento e spedizione:
Quantità di ordine minimo: un set
Imballaggi particolari: Scatola di cartone
Termini di pagamento: L/c, t/t
Contatto

Piccole dimensioni Alta precisione TDL45IMU Unità laser inerziale Grande impatto Grande vibrazione

descrizione
Stabilità a pregiudizio zero (100s): 00,01°/h Ripetibilità zero polarizzazione: 00,005°/h
Fattore di scala a temperatura completa: ≤5ppm Coefficiente di camminata casuale: 0,002 °/h
Intervallo di input: 400 °/s
Evidenziare:

piccola unità inerziale ad alta precisione TDL45IMU

,

unità laser inerziale resistente a grandi urti

,

Unità di misura IMU resistente alle grandi vibrazioni

Unità inerziale laser TDL45IMU ad alta precisione e dimensioni ridotte, grande impatto, grandi vibrazioni


* Panoramica

Questo tipo di unità inerziale laser presenta i vantaggi di dimensioni ridotte, leggerezza, basso consumo energetico e alta precisione. Contiene otto punti di riduzione delle vibrazioni e può soddisfare gli scenari applicativi di grandi impatti e grandi vibrazioni. Può essere utilizzato per progettare sistemi strapdown puri e soddisfare le esigenze di nuove piattaforme senza equipaggio, armi subacquee/siluri, nonché piattaforme di armi terrestri, aviotrasportate e missilistiche per apparecchiature di unità inerziali di piccole dimensioni e alta precisione. Ha la funzione di misurazione dinamica del movimento angolare e delle informazioni sul movimento lineare del vettore.



* Prestazioni

Progetto Contenuti Indice Note
Indicatori di prestazione del giroscopio
Indicatore di bias zero Stabilità del bias zero (100s) 0.01°/h
Ripetibilità del bias zero 0.005°/h
Fattore di scala Fattore di scala a temperatura piena ≤5ppm
Altri indicatori Coefficiente di camminata casuale 0.002°/h
Intervallo di ingresso 400°/s
Indicatori di prestazione dell'accelerometro
Indice di deviazione Errore mensile completo di deviazione 20μg
Indicatore di bias zero Sensibilità alla temperatura del bias zero 20μg/℃
Fattore di scala Errore mensile completo del fattore di scala 20ppm
Sensibilità alla temperatura del fattore di scala 20ppm/℃
Indicatore di intervallo Intervallo di ingresso ±20g
Caratteristiche dell'intera macchina
Indicatori di prestazioni ambientali Temperatura di esercizio -40℃～60℃
Temperatura di stoccaggio -45℃～70℃
Requisiti generali Alimentazione 18～36V(DC)
Consumo energetico stabile ≤20W Consumo energetico all'avvio ≤ 25W




* Interfacce elettriche

Pin Connettività Nome del segnale Caratteristiche del segnale
1,12 Alimentazione esterna PCS alimentazione positiva 24V
2,13
PCS massa di alimentazione Massa di alimentazione
3 Uscita segnale 200Hz IMU_TX1+ Uscita dati IMU positiva
14
IMU_TX1- Uscita dati IMU negativa
6 Segnale di sincronizzazione IMU_SYN+ Segnale di sincronizzazione IMU positivo
17
IMU_SYN- Segnale di sincronizzazione IMU negativo




* Aspetto strutturale e dimensioni


Piccole dimensioni Alta precisione TDL45IMU Unità laser inerziale Grande impatto Grande vibrazione 0
