Qualità Sistema di navigazione inerziale in fibra ottica marina universale TDF99A con dati di navigazione in tempo reale fabbrica

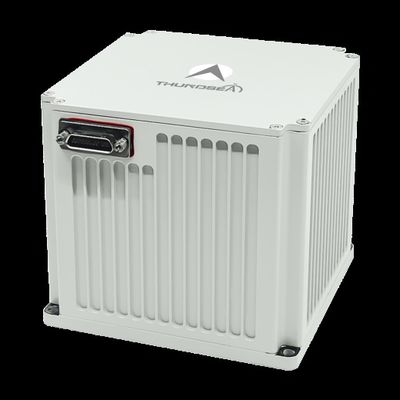

Sistema di navigazione inerziale in fibra ottica marina universale TDF99A con dati di navigazione in tempo reale

Name: Sistema di navigazione inerziale in fibra ottica marina universale TDF99A con dati di navigazione in tempo reale
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF99A
Price: 10,250.00 USD
Availability: InStock

Attributi chiave

Marchio: NAVI OPTICS

Numero di modello: TDF99A

Luogo di origine: Cina

Certificazione: CCS

Quantità minima di ordine: Un set

Termini di pagamento: L/C, T/T

Imballaggio standard: Cartone

TDF99A.pdf

PDF

Riepilogo Prodotto

L'INS in fibra ottica marina TDF99A offre una precisione di velocità ≤1,2kn e oltre 20.000 ore MTBF. Dispone di giroscopi laser, accelerometri al quarzo e supporta l'integrazione inerziale/GNSS/DVL per USV/UUV in ambienti estremi.

Attributi personalizzati del prodotto

Evidenziare

sistema di navigazione in fibra ottica marina

,

sistema di navigazione inerziale universale

,

Sistema di navigazione inerziale TDF99A

Descrizione del prodotto

TDF99A Sistema di navigazione inerziale in fibra ottica marina universale

Sistema avanzato di navigazione inerziale laser marino con giroscopio laser e accelerometri di flessione al quarzo in un'architettura strapdown con software di navigazione ad alta velocità per l'uscita di dati in tempo reale.

Applicazioni

Ideale per imbarcazioni di superficie senza equipaggio di piccole e medie dimensioni (USV), veicoli sottomarini senza equipaggio (UUV), armi guidate subacquee e piattaforme che operano in ambienti complessi ad alta velocità,ampie variazioni di temperatura, e forti vibrazioni.

Caratteristiche chiave

Capaci di allineamento e inizializzazione mentre sono ormeggiati o durante la navigazione in linea retta a velocità costante
prestazioni stabili e alta affidabilità
Funzioni di rilevamento dei guasti e di allarme del sistema
Interfacce di uscita digitale, comprese le porte seriali Ethernet e RS422

Specifiche tecniche

Tipo	TDF99A
Accelerometro
Ripetibilità in base ai mesi	≤ 10 μg
Accuratezza del fattore di scala dei mesi	≤ 10 ppm
Giroscopio
Ripetibilità dei bias	00,005°/h ~ 0,003°/h
Accuratezza del fattore di scala	≤ 20 ppm
Passeggiata casuale	≤ 0,0008°/√ora, σ
Caratteristiche delle prestazioni
Tasso angolare	≥ ± 400°/sec
Accelerazione angolare	100000°/sec2
Accelerazione	> 25 g
Attitudine angolare	Qualsiasi orientamento
Accuratezza della velocità	≤ 1,2kn
Tempo di avvio	≤ 10 secondi
Input/Output	3 porte seriali full-duplex RS422, 1 porta Ethernet 100M
Allineamento
Tempo di allineamento	≤ 30 minuti
Accuratezza della posizione (inerzia pura)	≤ 1 nm/2h
Accuratezza della posizione (combinazione inerzia/DVL)	≤ 0,3%D
Performance delle applicazioni AHRS
Accuratezza della direzione	≤ 0,05°sec ((L)
Accuratezza del passo e del rotolamento	≤ 0,02°
Caratteristiche fisiche
Consumo di energia	< 18W
Dimensioni	158161135 mm
Peso	< 4 kg
Temperatura di funzionamento	-40°C~60°C
Resistenza agli urti	15g, onda di mezzo seno 11ms
Voltaggio di ingresso	DC24V ((± 25%)
Metodo di raffreddamento	Conduzione della piastra di montaggio
Resistenza alle vibrazioni	20~2000Hz, 6,06 g
MTBF	>20000 ore
