Qualità Modello FG-300AH Sistema di riferimento di atteggiamento e direzione standard militare conveniente con giroscopio in fibra ottica fabbrica

Modello FG-300AH Sistema di riferimento di atteggiamento e direzione standard militare conveniente con giroscopio in fibra ottica

Name: Modello FG-300AH Sistema di riferimento di atteggiamento e direzione standard militare conveniente con giroscopio in fibra ottica
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: FG-300AH
Price: 10,250.00 USD
Availability: InStock

Attributi chiave

Marchio: NAVI OPTICS

Numero di modello: FG-300AH

Luogo di origine: Cina

Certificazione: CCS

Quantità minima di ordine: Un set

Termini di pagamento: T/T

Imballaggio standard: Scatola di cartone

FG-300AH.pdf

PDF

Riepilogo Prodotto

FG-300AH AHRS conveniente con durata di livello militare. Dispone di giroscopi in fibra ottica, precisione di assetto di 0,01° e funziona da -40°C a +70°C. Ideale per applicazioni marine, di veicoli e di stabilizzazione dell'antenna.

Attributi personalizzati del prodotto

Evidenziare

Sistema di riferimento di assetto conveniente

,

Sistema di navigazione inerziale FG-300AH

,

AHRS economico con garanzia

Descrizione del prodotto

Modello FG-300AH sistema di riferimento per l'atteggiamento e la direzione

Il sistema di riferimento dell'atteggiamento e della direzione (AHRS) FG-300AH è una soluzione di misurazione e navigazione inerziale conveniente progettata per misurare l'atteggiamento tridimensionale, la velocità angolare,accelerazioneProdotto secondo gli standard militari, questo sistema offre prestazioni affidabili in ambienti difficili.

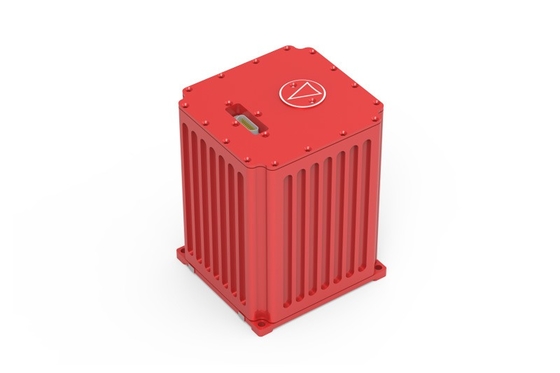

Visualizzazione del sistema

L'FG-300AH utilizza la tecnologia del giroscopio a fibra ottica e gli accelerometri di flessione al quarzo, raggiungendo la precisione del sistema attraverso una calibrazione e una compensazione degli errori di alta precisione.Caratteristiche avanzate di ingegneria, compresa la schermatura elettromagnetica, la progettazione dell'equilibrio termico, l'analisi modale delle vibrazioni, la progettazione delle guarnizioni e i rigorosi processi di fabbricazione garantiscono una eccezionale adattabilità ambientale.

Caratteristiche chiave

Tecnologia giroscopica in fibra ottica conveniente
Calibrazione e compensazione dei parametri di errore a livello di sistema
Compensazione della temperatura del dominio di temperatura totale
Autoallineamento anti-turbolenza e autoallineamento della base mobile
Compatibile con sistemi di navigazione satellitare, contatori e DVL
Configurabile per modalità di navigazione combinata e di navigazione smorzata
Costruito secondo gli standard militari

Applicazioni

Sistemi marini di bussola a bassa e media precisione
Navigazione e controllo del veicolo
Controllo di stabilizzazione dell'antenna
Indice di riferimento per l'intestazione
Posizionamento e orientamento dell'AUV

Specifiche tecniche

Performance del giroscopio
Stabilità di bias zero	0.1°/h, 1σ
Ripetibilità di bias zero	0.1°/h, 1σ
Nonlinearità del fattore di scala	50 ppm, 1 σ
Performance dell'accelerometro
Stabilità di bias zero	30 μg, 1 σ
Ripetibilità di bias zero	30 μg, 1 σ
Stabilità del fattore di scala	30 ppm, 1 σ
Performance del sistema
Orario di avvio	10 minuti.
Accuratezza dell'atteggiamento	00,01°, 1σ
Precisione della rotta	0.4*sec(Lat) °, 1σ
Errore di posizione (con DVL)	10,5% della distanza percorsa
Intervallo di misura
velocità angolare	± 300°/s
Accelerazione	± 40 g
Ambiente operativo
Temperatura di funzionamento	-40°C a +70°C
Temperatura di conservazione	-55°C a +85°C
Vibrazione	0.04g2/Hz @ 2-2000Hz
Resistenza agli urti	30g @ 6ms / 50g @ 11ms
Caratteristiche elettriche
tensione di funzionamento	28VDC
Consumo di energia	≤ 14 W
Interfaccia di comunicazione	RS422/RS232
Caratteristiche fisiche
Dimensioni (WDH)	88 * 93 * 130 mm
Peso	≤1,4 kg
