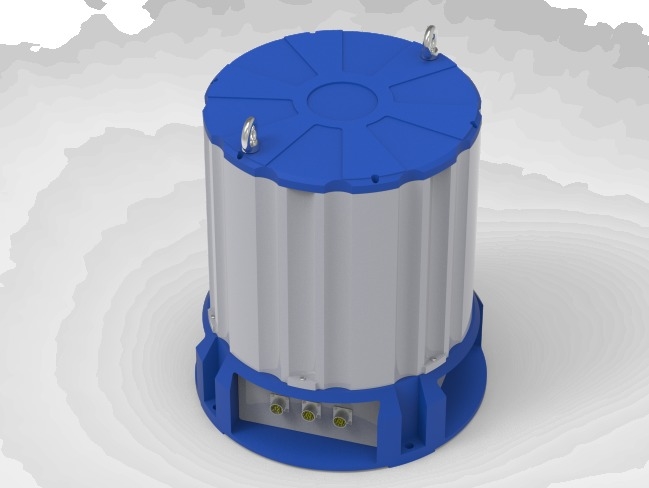

Modello DINS-200 Precision ad alta precisione ASSIS SINGOLO Sistema di navigazione inerziale del giroscopio laser
Introduzione
Dins-200sple-Axis Asse a rotazione del giroscopio a rotazione Il sistema di navigazione inerziale è una navigazione inerziale ad alta prestazione e una misurazione di misurazione.dins-200 adotta il giroscopio laser ad alta precisione e l'accelerometro flessibile e le auto-calibrazioni del quarzo. Design di schermatura elettromagnetica, progettazione del bilanciamento termico, progettazione della modalità di vibrazione, progettazione di tenuta e tecnologia di produzione rigorosa sono adottati nel sistema per garantire un'eccellente adattabilità ambientale.
Caratteristiche
* Giroscopio laser a due frequenze ad alta precisione.
* Auto-calibrazione in linea ed errore di auto-compensazione della rotazione a singolo asse.
* Anti-disturbazione che viaggia l'autoallineamento.
* L'interfaccia di input è ricca, che supporta il sistema di navigazione satellitare delle informazioni di riferimento/contachilometri/registro Doppler/registro elettromagnetico/altimetro/ultra-short basale di posizionamento acustico sottomarino.
* Esistono varie modalità di lavoro e la modalità di navigazione di inerzia/smorzamento/integrata pura può essere selezionata automaticamente o manualmente in base alle informazioni di riferimento esterne.
* Eccellente adattabilità ambientale.
* Standard militare.
Applicazione
Navigazione della nave ad alta precisione
Navigazione e posizionamento di sottomarini sottomarini
Posizionamento e orientamento del veicolo geodetico di artiglieria
Posizionamento e orientamento del veicolo di lancio missilistico
Misurazione dell'atteggiamento ad alta precisione
Caratteristiche elettriche
Alimentazione: 28VDC (18 ～ 36VDC), <100W
Comunicazione: porte seriali configurabili (921600), porta Ethernet, 2 interfacce del bus CAN, interfaccia Ethernet, interfaccia 1 PPS, interfaccia a impulsi di contachilometri, frequenza massima di uscita 1000Hz.
Ambiente di lavoro
Temperatura operativa/stoccaggio: -40 ℃ ~+60 ℃／ -55 ℃ ~+80 ℃
Vibrazione: 1G Sine@S ~ 50Hz Operation normale/nessun danno sotto shock: 30g@6ms/50g@11 ms
Caratteristiche fisiche
Dimensione: φ480mmx520mm (diametro × altezza)
Peso: ≤62 kg (senza base tampone)
Intervallo di misurazione
AngulaRVelocità: ± 400deg/s
Accelerazione: ± 15g
|
Intestazione (RMS) seclat
|
Pura inerzia
|
≤60arcsec
|
|
|
Smorzamento/combinazione
|
≤30arcsec
|
|
Roll Pitch (RMS)
|
Pura inerzia
|
≤30arcsec
|
|
|
Smorzamento/combinazione
|
≤15arcsec
|
|
Posizione (CEP)
|
Puro inerziale
|
≤2nm/48h
|
|
|
Combinazione guidata
|
≤2m
|
|
|
Smorzamento del misuratore Doppler
|
≤1 nm/48h
|
|
|
Smorzamento del misuratore elettromagnetico
|
≤1 .5nm/48h
|
|
|
Combinazione contachilometri
|
≤0,15%0D
|
|
Velocità (RMS)
|
Pura inerzia
|
≤0,6 m/s
|
|
|
Smorzamento
|
≤0,2 m/s
|
|
|
Combinato
|
≤0,1 m/s
|
|
Tempo di avvio
|
Marine Marina
|
≤12h
|
|
|
Marine Offshore
|
≤12h con GNSS
|
|
|
Statico a base di terra
|
≤7min
|
|
|
Viaggio a terra
|
≤15min con OD
|
|
Ease (RMS)
|
|
2,5 cm o 2,5%
|
