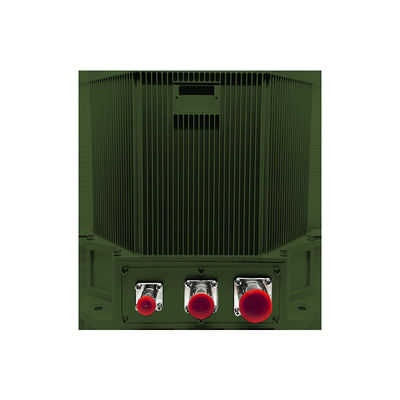

Qualità TDL645B apparecchiatura di posizionamento ottico giroscopico montata su un veicolo con ripetibilità di bias ≤ 0,01°/h e velocità angolare ≥ ± 400°/sec per una precisione di posizione ≤ 0,08%D fabbrica

TDL645B apparecchiatura di posizionamento ottico giroscopico montata su un veicolo con ripetibilità di bias ≤ 0,01°/h e velocità angolare ≥ ± 400°/sec per una precisione di posizione ≤ 0,08%D

Name: TDL645B apparecchiatura di posizionamento ottico giroscopico montata su un veicolo con ripetibilità di bias ≤ 0,01°/h e velocità angolare ≥ ± 400°/sec per una precisione di posizione ≤ 0,08%D
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL645B
Price: 10,250.00 USD
Availability: InStock

Attributi chiave

Marchio: NAVI OPTICS

Numero di modello: TDL645B

Luogo di origine: Cina

Certificazione: CCS

Quantità minima di ordine: Un set

Capacità di fornitura: 10 serie al mese

Tempi di consegna: 5-8 Work Days

Imballaggio standard: Scatola di cartone

TDL645B.pdf

PDF

Riepilogo Prodotto

Land Force TDL645B: posizionamento giroscopico montato su veicolo ad alta precisione con bias ≤0,01°/h, velocità angolare ±400°/sec e funzionamento da -40℃~60℃. Supporta ZUPT, GNSS/IMU e integrazione inerziale/contachilometri per una navigazione accurata in condizioni estreme.

Attributi personalizzati del prodotto

Evidenziare

Apparecchiature di posizionamento ottico giroscopico

,

Apparecchiature di posizionamento ottico giroscopico montate sul veicolo

,

Apparecchiature di orientamento per posizionamento giroscopico ottico

Ripetibilità di pregiudizio:

≤0,01°/ora

Accuratezza del fattore di scala:

≤5 ppm

Passeggiata casuale:

≤0,003°/√ora

Velocità angolare:

≥±400°/sec

Peso:

＜6,5 kg

Tensione in ingresso:

CC 24 V (± 25%)

Descrizione del prodotto

TDL645B apparecchiatura di posizionamento e orientamento ottico giroscopico montata sul veicolo

Sistema ottico avanzato di posizionamento e orientamento giroscopico montato sul veicolo progettato per applicazioni di navigazione e posizionamento precise su varie piattaforme mobili.

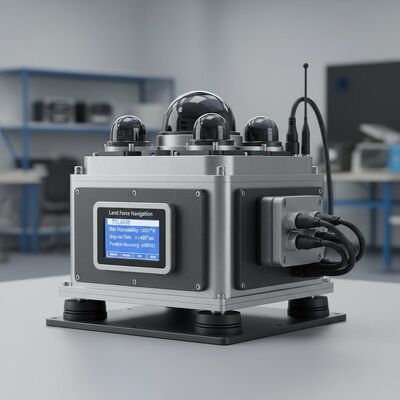

Visualizzazione del sistema

Il TDL645B incorpora giroscopio laser o fibra ottica con accelerometri al quarzo in un'architettura di navigazione inerziale.fornisce parametri di navigazione del veicolo in tempo reale attraverso più modalità operative, inclusi gli aggiornamenti a velocità zero (ZUPT), navigazione GNSS/IMU integrata e navigazione inerziale/odometrica integrata.

Campi di applicazione

Veicoli di rilevamento geodetico
Cisterne e veicoli corazzati
Sistemi di artiglieria autopropulsati
Veicoli da combattimento per fanteria
Veicoli terrestri senza equipaggio
Treni ad alta velocità
Veicoli per macchine agricole

Caratteristiche di prestazione

Allineamento e inizializzazione in stati statici o dinamici (in movimento)
Navigazione autonoma con capacità di aggiornamento a velocità zero (ZUPT)
Navigazione integrata con sistema di chilometri e sistemi satellitari
Operativo in regioni ad alta latitudine (± 65°), estremamente fredde e ad alta quota
Progettazione ad alta affidabilità per ambienti impegnativi

Specifiche tecniche

Tipo di parametro	Specificità
Modello	TDL645B
Ripetibilità del bias dell'accelerometro	≤ 20 μg
Accuratezza del fattore di scala dell'accelerometro	≤ 20 ppm
Ripetibilità del giroscopio	≤ 0,01°/h
Accuratezza del fattore di scala giroscopica	≤ 5 ppm
Giroscopio di camminata casuale	≤ 0,003°/√ ora
Tasso angolare	≥ ± 400°/sec
Accelerazione angolare	100000°/sec2
Accelerazione	> 25 g
Tempo di allineamento	≤ 15 minuti
Input/Output	3 porte seriali full-duplex RS422, 1 porta Ethernet 100M
Accuratezza di ricerca del nord/orientamento	≤ 5 m
Combinazione navigazione inerziale/odometro	≤ 0,08%D
Portamento Mantenere l' esattezza (2h)	≤ 0,4 mil
Precisione della posizione di navigazione combinata	≤ 0,2 mil
Accuratezza della rotta (AHRS)	≤ 0,2 mil
Accuratezza di inclinazione e rotolamento (AHRS)	≤ 0,2 mil
Consumo di energia	< 40 W
Peso	< 6,5 kg
Temperatura di funzionamento	-40°C~60°C
Resistenza agli urti	15g, onda di mezzo seno 11ms
Voltaggio di ingresso	DC24V ((± 25%)
Metodo di raffreddamento	Conduzione della piastra di montaggio
Resistenza alle vibrazioni	20~2000Hz, 6,06 g
MTBF	>15000 ore

Questo sistema di posizionamento completo fornisce informazioni complete e continue sulla posizione, sulla velocità e sull'atteggiamento del veicolo.soddisfare i diversi requisiti delle varie piattaforme montate sui veicoli in ambienti operativi difficili.
