Qualità TDL85A apparecchiatura di posizionamento ottico giroscopico montata su un veicolo con ripetibilità di bias ≤ 0,003°/h, velocità angolare ≥ ± 400°/sec e peso < 8 kg fabbrica

TDL85A apparecchiatura di posizionamento ottico giroscopico montata su un veicolo con ripetibilità di bias ≤ 0,003°/h, velocità angolare ≥ ± 400°/sec e peso < 8 kg

Name: TDL85A apparecchiatura di posizionamento ottico giroscopico montata su un veicolo con ripetibilità di bias ≤ 0,003°/h, velocità angolare ≥ ± 400°/sec e peso < 8 kg
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL85A
Price: 10,250.00 USD
Availability: InStock

Attributi chiave

Marchio: NAVI OPTICS

Numero di modello: TDL85A

Luogo di origine: Cina

Certificazione: CCS

Quantità minima di ordine: Un set

Capacità di fornitura: 10 serie al mese

Tempi di consegna: 5-8 Work Days

Imballaggio standard: Scatola di cartone

TDL85A.pdf

PDF

Riepilogo Prodotto

Il giroscopio ottico montato su veicolo TDL85A offre una navigazione precisa con bias ≤0,003°/h, precisione ≤2 ppm e velocità di ±400°/sec. Certificato per il funzionamento a -40℃~60℃, supporta ZUPT, GNSS e integrazione del contachilometri per serbatoi, veicoli da rilevamento e piattaforme senza pilota.

Attributi personalizzati del prodotto

Evidenziare

Navigazione giroscopica ottica per veicoli

,

Sistema di navigazione inerziale per la Forza Terrestre

,

Sistema di navigazione inerziale giroscopico ottico

Ripetibilità di pregiudizio:

≤ 0,003°/H

Passeggiata casuale:

≤0,0008°/√ora

Accuratezza del fattore di scala:

≤2 ppm

Velocità angolare:

≥±400°/sec

Dimensioni:

232×186×160

Peso:

<8 kg

Descrizione del prodotto

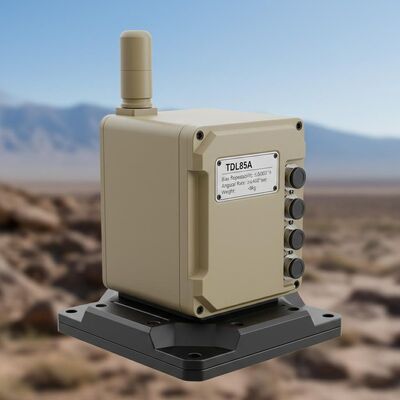

TDL85A attrezzatura ottica di posizionamento giroscopico montata sul veicolo

Questo sistema ottico di posizionamento e orientamento giroscopico montato sul veicolo utilizza giroscopi laser o in fibra ottica combinati con accelerometri al quarzo come sensori principali.Utilizzo di un sistema di navigazione inerziale (SINS) con software di navigazione avanzato, fornisce dati di navigazione in tempo reale attraverso più modalità operative.

Capacità del sistema

L'apparecchiatura fornisce parametri completi di navigazione del veicolo, inclusi posizione, velocità e atteggiamento, per soddisfare i diversi requisiti di varie piattaforme di veicoli.Le modalità operative includono l'aggiornamento a velocità zero (ZUPT) per la taratura stazionaria., navigazione integrata inerziale/GNSS (GPS/BeiDou) e integrazione inerziale/odometro.

Campi di applicazione

Veicoli di rilevamento geodetico
Cisterne e artiglieria a propulsione automatica
Veicoli da combattimento per fanteria
Veicoli senza equipaggio
Treni ad alta velocità
Veicoli per macchine agricole

Caratteristiche di prestazione

Capaci di allineamento e inizializzazione in stati statici o dinamici (in movimento)
Caratteristiche di navigazione autonoma, aggiornamento a velocità zero (ZUPT) e navigazione integrata con sistemi di conto chilometri e/o satellitari
Adatto per l'uso in regioni ad alta latitudine (± 65°), estremamente fredde e ad alta quota
Progettazione ad alta affidabilità

Specifiche tecniche

Tipo di parametro	Specificità
Ripetibilità del bias dell'accelerometro mesi	≤ 10 μg
Accelerometro Fattore di accuratezza della scala dei mesi	≤ 10 ppm
Ripetibilità del giroscopio	≤ 0,003°/h
Accuratezza del fattore di scala giroscopica	≤ 2 ppm
Passeggiata casuale	≤ 0,0008°/√ ora
Tasso angolare	≥ ± 400°/sec
Accelerazione angolare	100000°/sec2
Accelerazione	> 25 g
Attitudine angolare	Qualsiasi orientamento
Tempo di allineamento	≤ 8 minuti
Input/Output	3 porte seriali full-duplex RS422, 1 porta Ethernet 100M
Accuratezza di ricerca del nord/orientamento	≤ 7 m
Combinazione navigazione inerziale/odometro	≤ 0,1%D
Il cuscinetto mantiene l'accuratezza/2h	≤ 0,5 mil
Precisione della posizione di navigazione combinata	≤ 0,3 mil
Accuratezza dell'indirizzo AHRS	≤ 0,3 mil
Accuratezza AHRS di inclinazione e rotolamento	≤ 0,2 mil
Consumo di energia	< 30 W
Dimensioni	232186160
Peso	< 8 kg
Temperatura di funzionamento	-40°C~60°C
Resistenza agli urti	15g, onda di mezzo seno 11ms
Voltaggio di ingresso	DC24V ((± 25%)
Metodo di raffreddamento	Conduzione della piastra di montaggio
Resistenza alle vibrazioni	20~2000Hz, 6,06 g
MTBF	>20000 ore
