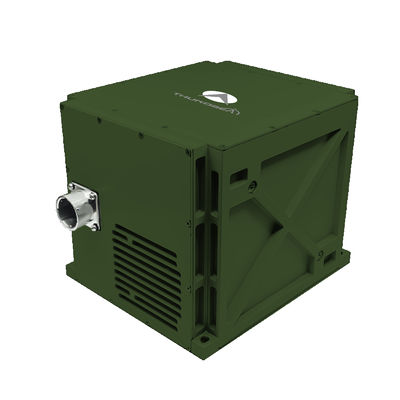

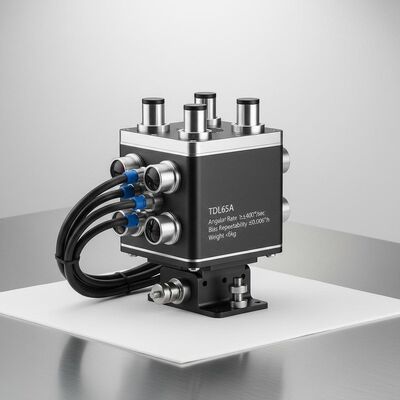

Qualità TDL65A Attrezzatura ottica per il posizionamento giroscopico montata su un veicolo con velocità angolare ≥±400°/sec, ripetibilità del bias ≤0,006°/h e peso < 6 kg fabbrica

TDL65A Attrezzatura ottica per il posizionamento giroscopico montata su un veicolo con velocità angolare ≥±400°/sec, ripetibilità del bias ≤0,006°/h e peso < 6 kg

Name: TDL65A Attrezzatura ottica per il posizionamento giroscopico montata su un veicolo con velocità angolare ≥±400°/sec, ripetibilità del bias ≤0,006°/h e peso < 6 kg
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL65A
Price: 10,250.00 USD
Availability: InStock

Attributi chiave

Marchio: NAVI OPTICS

Numero di modello: TDL65A

Luogo di origine: Cina

Certificazione: CCS

Quantità minima di ordine: Un set

Capacità di fornitura: 10 serie al mese

Tempi di consegna: 5-8 Work Days

Imballaggio standard: Scatola di cartone

TDL65A.pdf

PDF

Riepilogo Prodotto

Il sistema giroscopico ottico montato su veicolo TDL65A offre una ripetibilità di polarizzazione ≤0,006°/h e una velocità angolare ≥±400°/sec. Supporta l'integrazione ZUPT, GNSS e contachilometri per carri armati, UAV e veicoli da rilevamento. Funziona in condizioni estreme (-40℃~60℃) con oltre 20.000 ore di MTBF.

Attributi personalizzati del prodotto

Evidenziare

Sistema di navigazione inerziale avanzato

,

Sistema di navigazione inerziale per veicoli

Ripetibilità di pregiudizio:

≤ 0,006°/h

Accuratezza del fattore di scala:

≤3 ppm

Passeggiata casuale:

≤ 0,0015°/√ ora

Velocità angolare:

≥±400°/sec

Dimensioni:

193×169×160

Peso:

<6kg

Descrizione del prodotto

Advanced Land Force Navigation TDL65A Veicolo montato apparecchiatura ottica di posizionamento e orientamento giroscopico

Il sistema ottico di posizionamento e orientamento giroscopico TDL65A montato sul veicolo utilizza giroscopio laser/fibra ottica e accelerometri a quarzo come sensori principali.Adozione di un'architettura di navigazione inerziale con algoritmi di navigazione avanzati, fornisce dati di posizionamento in tempo reale. Questa serie di prodotti supporta più modalità operative tra cui Zero Velocity Update (ZUPT), navigazione inerziale GNSS,e navigazione inerziale assistita da un chilometro.

Campi di applicazione

Veicoli di rilevamento geodetico
Cisterne e artiglieria a propulsione automatica
Veicoli da combattimento per fanteria
Veicoli senza equipaggio
Treni ad alta velocità
Veicoli per macchine agricole

Caratteristiche di prestazione

capacità di navigazione autonoma
Funzionalità di aggiornamento a velocità zero (ZUPT)
Navigazione integrata con sistema di chilometri e sistemi satellitari
Progettazione ad alta affidabilità
Adatto alle regioni ad alta latitudine (± 65°), estremamente fredde e ad alta quota
Capaci di allineamento e inizializzazione in stati statici o dinamici (in movimento)

Specifiche tecniche

Tipo di parametro	Specificità
Modello	TDL65A
Ripetibilità del bias dell'accelerometro	≤ 10 μg
Accuratezza del fattore di scala dell'accelerometro	≤ 10 ppm
Ripetibilità del giroscopio	≤ 0,006°/h
Accuratezza del fattore di scala giroscopica	≤ 3 ppm
Giroscopio di camminata casuale	≤ 0,0015°/√ ora
Tasso angolare	≥ ± 400°/sec
Accelerazione angolare	100000°/sec2
Accelerazione	> 25 g
Attitudine angolare	Qualsiasi orientamento
Tempo di allineamento	≤ 8 minuti
Input/Output	3 porte seriali full-duplex RS422, 1 porta Ethernet 100M
Accuratezza di ricerca del nord/orientamento	≤ 7 m
Combinazione navigazione inerziale/odometro	≤ 0,2%D
Portamento Mantenere l' esattezza (2h)	≤1,0 mil
Precisione della posizione di navigazione combinata	≤ 0,5 mil
Accuratezza dell'indirizzo AHRS	≤ 0,5 mil
Accuratezza AHRS di inclinazione e rotolamento	≤ 0,2 mil
Consumo di energia	< 30 W
Dimensioni	193169160 mm
Peso	< 6 kg
Temperatura di funzionamento	-40°C a 60°C
Resistenza agli urti	15g, onda di mezzo seno 11ms
Voltaggio di ingresso	DC24V ((± 25%)
Metodo di raffreddamento	Conduzione della piastra di montaggio
Resistenza alle vibrazioni	20~2000Hz, 6,06 g
MTBF	>20000 ore
