Qualità TDL46A Attrezzatura di posizionamento ottico giroscopico montata sul veicolo con precisione di posizione ≤0,3%D ≤8 min Tempo di allineamento e sistema di navigazione inerziale di alta affidabilità fabbrica

TDL46A Attrezzatura di posizionamento ottico giroscopico montata sul veicolo con precisione di posizione ≤0,3%D ≤8 min Tempo di allineamento e sistema di navigazione inerziale di alta affidabilità

Name: TDL46A Attrezzatura di posizionamento ottico giroscopico montata sul veicolo con precisione di posizione ≤0,3%D ≤8 min Tempo di allineamento e sistema di navigazione inerziale di alta affidabilità
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL46A
Price: 10,250.00 USD
Availability: InStock

Attributi chiave

Marchio: NAVI OPTICS

Numero di modello: TDL46A

Luogo di origine: Cina

Certificazione: CCS

Quantità minima di ordine: Un set

Capacità di fornitura: 10 serie al mese

Tempi di consegna: 5-8 giorni lavorativi

Imballaggio standard: Scatola di cartone

TDL46A.pdf

PDF

Riepilogo Prodotto

L'apparecchiatura di posizionamento giroscopico ottico montata su veicolo TDL46A offre una navigazione ad alta precisione con un'accuratezza ≤10 m, supporta molteplici modalità di integrazione (ZUPT/GNSS/contachilometri) e funziona in condizioni estreme (-40 ℃ ~ 60 ℃). Presenta un basso consumo energetico (<20 W), un design compatto e un MTBF di oltre 20.000 ore per prestazioni affidabili nei veicoli militari e industriali.

Attributi personalizzati del prodotto

Evidenziare

Apparecchiature di posizionamento e orientamento ottico giroscopico

,

Equipaggiamento giroscopico ottico montato su veicolo

,

Unità di misura inerziale montata su veicolo

Descrizione del prodotto

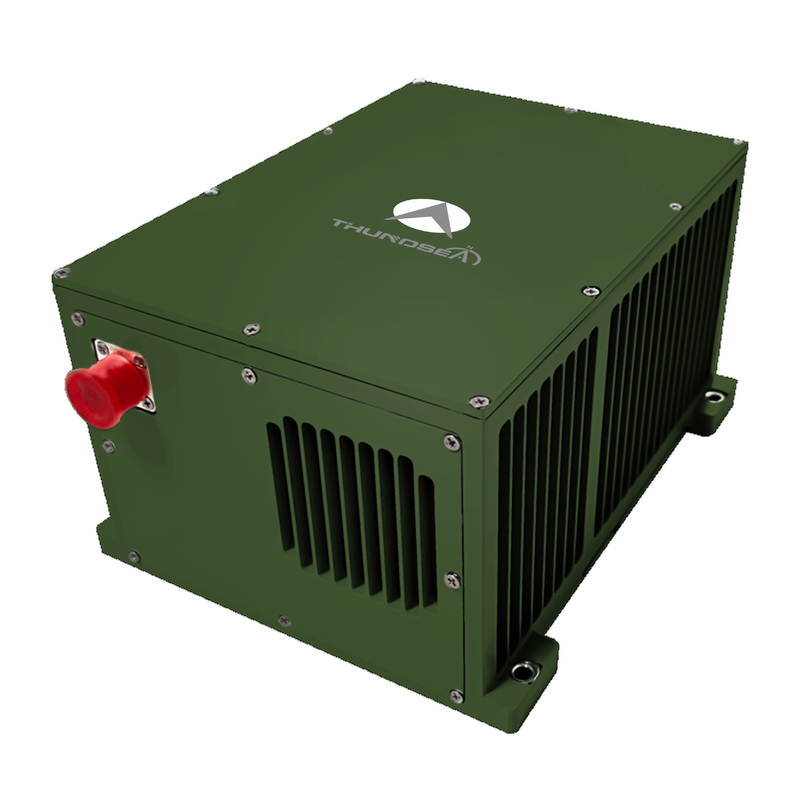

TDL46A attrezzatura ottica di posizionamento giroscopico per la navigazione di forze terrestri

Il sistema ottico di posizionamento e orientamento giroscopico TDL46A montato sul veicolo utilizza giroscopi laser o in fibra ottica avanzati combinati con accelerometri al quarzo come sensori inerziali di base.Utilizzo di un sistema di navigazione inerziale (SINS) con algoritmi di navigazione sofisticati, fornisce dati di posizionamento, orientamento e navigazione in tempo reale per diverse applicazioni di piattaforme veicoli.

Capacità operative

Questo sistema supporta più modalità operative, tra cui l'aggiornamento a velocità zero (ZUPT), la navigazione integrata GNSS/INS e la navigazione integrata odometro/INS.fornire parametri completi di navigazione dei veicoli in vari scenari operativi.

Campi di applicazione

Veicoli di rilevamento geodetico
Cisterne e veicoli corazzati
Sistemi di artiglieria autopropulsati
Veicoli da combattimento per fanteria
Veicoli terrestri senza equipaggio
Treni ad alta velocità
Veicoli per macchine agricole

Caratteristiche di prestazione

Funzionamento nelle regioni ad alta latitudine (± 65°), in ambienti a freddo estremo e in ambienti ad alta quota
Capacità di navigazione autonoma con aggiornamento a velocità zero (ZUPT)
Navigazione integrata con sistema di chilometri e sistemi satellitari
Alta affidabilità per applicazioni impegnative
Allineamento e inizializzazione in stati statici e dinamici (in movimento)

Specifiche tecniche

Tipo di parametro	Specificità
Modello	TDL46A
Accelerometro - Ripetibilità del bias dei mesi	≤ 20 μg
Accelerometro - Accuratezza del fattore di scala dei mesi	≤ 20 ppm
Ripetibilità dei giroscopio	≤ 0,008°/h
Accuratezza dei fattori di scala giroscopica	≤ 5 ppm
Giroscopio: camminata casuale	≤ 0,003°/√ ora
Tasso angolare	≥ ± 400°/sec
Accelerazione angolare	100000°/sec2
Accelerazione	> 25 g
Attitudine angolare	Qualsiasi orientamento
Tempo di allineamento	≤ 8 minuti
Input/Output	3 porte seriali full-duplex RS422, 1 porta Ethernet 100M
Precisione di posizione - Indicazione del nord/orientamento	≤ 10 m
Combinazione navigazione inerziale/odometro	≤ 0,3%D
Accuratezza di ricerca del nord/orientamento	≤1,0 mil
Il cuscinetto mantiene l'accuratezza/2h	≤ 1,5 mil
Precisione della posizione di navigazione combinata	≤ 0,75 mil
Applicazioni di AHRS - Precisione delle voci	≤ 0,75 mil
Applicazioni AHRS - Accuratezza di passo e rotolamento	≤ 0,35 mil
Consumo di energia	< 20 W
Dimensioni	195160108 mm
Peso	< 3,9 kg
Temperatura di funzionamento	-40°C a +60°C
Resistenza agli urti	15g, onda di mezzo seno 11ms
Voltaggio di ingresso	DC24V (± 25%)
Metodo di raffreddamento	Conduzione della piastra di montaggio
Resistenza alle vibrazioni	20-2000 Hz, 6,06 g
MTBF	>20000 ore
