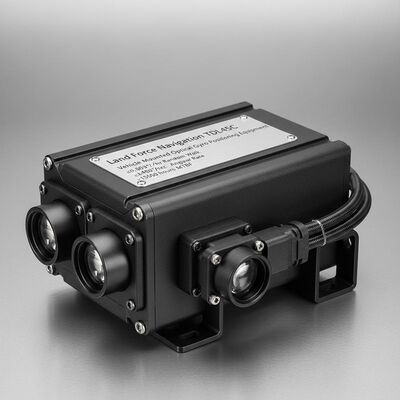

Qualità TDL45C apparecchiatura di posizionamento ottico giroscopico montata sul veicolo con ≤ 0,003°/√ ora di marcia casuale, ≥ ± 400°/sec di velocità angolare e > 15000 ore di MTBF fabbrica

TDL45C apparecchiatura di posizionamento ottico giroscopico montata sul veicolo con ≤ 0,003°/√ ora di marcia casuale, ≥ ± 400°/sec di velocità angolare e > 15000 ore di MTBF

Name: TDL45C apparecchiatura di posizionamento ottico giroscopico montata sul veicolo con ≤ 0,003°/√ ora di marcia casuale, ≥ ± 400°/sec di velocità angolare e > 15000 ore di MTBF
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL45C
Price: 10,250.00 USD
Availability: InStock

Attributi chiave

Marchio: NAVI OPTICS

Numero di modello: TDL45C

Luogo di origine: Cina

Certificazione: CCS

Quantità minima di ordine: Un set

Capacità di fornitura: 10 serie al mese

Tempi di consegna: 5-8 giorni lavorativi

Imballaggio standard: Cartone

TDL45C.pdf

PDF

Riepilogo Prodotto

Il sistema giroscopico ottico montato su veicolo TDL45C offre una precisione di posizionamento ≤5 m con oltre 15.000 ore MTBF. Presenta una velocità angolare di ±400°/sec, funzionamento da -40°C a 60°C e molteplici modalità di navigazione per veicoli militari e industriali.

Attributi personalizzati del prodotto

Evidenziare

Equipaggiamento giroscopico ottico per veicoli

,

Equipaggiamento di navigazione inerziale giroscopico ottico

Ripetibilità in base ai mesi:

≤10μg

Accuratezza del fattore di scala dei mesi:

≤10 ppm

Ripetibilità di pregiudizio:

≤0,01°/ora

Accuratezza del fattore di scala:

≤5 ppm

Passeggiata casuale:

≤0,003°/√ora

Velocità angolare:

≥±400°/sec

Accelerazione angolare:

100.000°/sec2

MTBF:

>15000 ore

Descrizione del prodotto

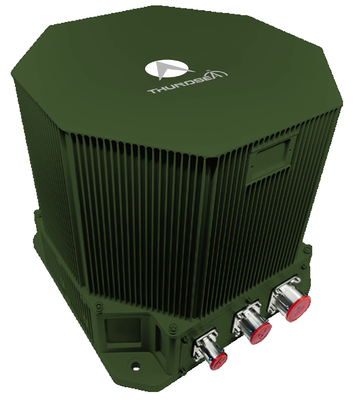

TDL45C apparecchiatura di posizionamento e orientamento ottico giroscopico montata sul veicolo

L'attrezzatura ottica di posizionamento e orientamento giroscopico TDL45C montata sul veicolo utilizza giroscopio laser o in fibra ottica avanzati e accelerometri al quarzo come sensori principali.Utilizzo di un sistema di navigazione inerziale a strapdown con software di navigazione sofisticato, fornisce dati di navigazione in tempo reale su più modalità operative, tra cui l'aggiornamento a velocità zero (ZUPT), la navigazione integrata inerziale/satellitare,e navigazione integrata inerziale/odometrico.

Campi di applicazione

Questo sistema ottico di posizionamento giroscopico è compatibile con diverse piattaforme di veicoli, tra cui veicoli di rilevamento geodetico, piattaforme di combattimento corazzate (tanchi, artiglieria autopropulsata,veicoli da combattimento di fanteria), veicoli terrestri senza equipaggio (UGV), sistemi ferroviari ad alta velocità, macchinari agricoli e altre piattaforme meccanizzate che richiedono una navigazione di precisione.Questa soluzione versatile serve i bisogni di posizionamento in tutto il, applicazioni militari e industriali.

Caratteristiche di prestazione

Navigazione autonoma con capacità di aggiornamento a velocità zero (ZUPT)
Navigazione integrata con sistema di chilometri e sistemi satellitari
Allineamento e inizializzazione in stati statici e dinamici (in movimento)
Adatto alle regioni ad alta latitudine (± 65°), estremamente fredde e ad alta quota
Progettazione ad alta affidabilità per ambienti impegnativi

Specifiche tecniche

Categoria dei parametri	Specificità	Valore
Accelerometro	Ripetibilità in base ai mesi	≤ 10 μg
	Accuratezza del fattore di scala dei mesi	≤ 10 ppm
	Giroscopio	Ripetibilità dei bias	≤ 0,01°/h
Accuratezza del fattore di scala		≤ 5 ppm
Passeggiata casuale		≤ 0,003°/√ ora
Caratteristiche	Tasso angolare	≥ ± 400°/sec
	Accelerazione angolare	100000°/sec2
	Accelerazione	> 25 g
	Attitudine angolare	Qualsiasi orientamento
Prestazioni	Tempo di allineamento	≤ 15 minuti
Input/Output	Interfacce	3 porte seriali full-duplex RS422, 1 porta Ethernet 100M
Accuratezza della posizione	Accuratezza di ricerca del nord/orientamento	≤ 5 m
	Combinazione navigazione inerziale/odometro	≤ 0,05%D
	Accuratezza di ricerca del nord/orientamento	≤ 0,3 mil
	Il cuscinetto mantiene l'accuratezza/2h	≤ 0,3 mil
	Precisione della posizione di navigazione combinata	≤ 0,2 mil
Performance delle applicazioni AHRS	Accuratezza della direzione	≤ 0,2 mil
Performance delle applicazioni AHRS	Accuratezza del passo e del rotolamento	≤ 0,2 mil
Caratteristiche	Consumo di energia	< 40 W
	Peso	< 8,2 kg
	Intervallo di temperatura	-40°C~60°C
	Resistenza agli urti	15g, onda di mezzo seno 11ms
	Voltaggio di ingresso	DC24V ((± 25%)
	Metodo di raffreddamento	Conduzione della piastra di montaggio
	Resistenza alle vibrazioni	20~2000Hz, 6,06 g
	MTBF	>15000 ore
