Qualità TDF71A apparecchiatura di posizionamento ottico giroscopico montata su veicolo con ripetibilità di bias ≤ 0,01°/h, > 20000 ore MTBF e ≤ 5 minuti di tempo di allineamento fabbrica

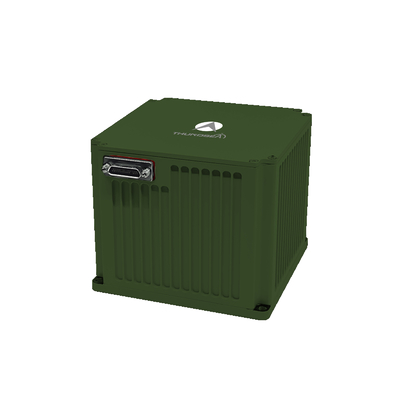

TDF71A apparecchiatura di posizionamento ottico giroscopico montata su veicolo con ripetibilità di bias ≤ 0,01°/h, > 20000 ore MTBF e ≤ 5 minuti di tempo di allineamento

Name: TDF71A apparecchiatura di posizionamento ottico giroscopico montata su veicolo con ripetibilità di bias ≤ 0,01°/h, > 20000 ore MTBF e ≤ 5 minuti di tempo di allineamento
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF71A
Price: 10,250.00 USD
Availability: InStock

Attributi chiave

Marchio: NAVI OPTICS

Numero di modello: TDF71A

Luogo di origine: Cina

Certificazione: CCS

Quantità minima di ordine: Un set

Capacità di fornitura: 10 serie al mese

Tempi di consegna: 5-8 giorni lavorativi

Imballaggio standard: Cartone

TDF71A.pdf

PDF

Riepilogo Prodotto

TDF71A apparecchiature di posizionamento e orientamento ottico giroscopico montate su veicoli Sistema avanzato di navigazione dei veicoli Il sistema ottico di posizionamento e orientamento giroscopico montato sul veicolo utilizza giroscopi laser o a fibra ottica combinati con accelerometri al quarzo ...

Attributi personalizzati del prodotto

Evidenziare

Apparecchiature di posizionamento ottico giroscopico

,

Navigazione inerziale (INS) per la Forza Terrestre

,

Navigazione inerziale (INS) ad alta precisione

Ripetibilità in base ai mesi:

≤20μg

Accuratezza del fattore di scala dei mesi:

≤20 ppm

Ripetibilità di pregiudizio:

≤0,01°/ora

Accuratezza del fattore di scala:

≤20 ppm

Passeggiata casuale:

≤0,003°/√ora

Vibrazione:

20~2000 Hz, 6,06 g

MTBF:

>20000 ore

Descrizione del prodotto

TDF71A apparecchiature di posizionamento e orientamento ottico giroscopico montate su veicoli

Sistema avanzato di navigazione dei veicoli

Il sistema ottico di posizionamento e orientamento giroscopico montato sul veicolo utilizza giroscopi laser o a fibra ottica combinati con accelerometri al quarzo come componenti di rilevamento di base.Funzionamento in base ad un sistema di navigazione inerziale a strapdown, utilizza un software algoritmico avanzato per fornire dati di navigazione in tempo reale.navigazione integrata inerziale/satellitare, e la navigazione in fusione inerziale/odometrica, che fornisce parametri completi di movimento del veicolo per le diverse esigenze delle piattaforme mobili.

Campi di applicazione

Veicoli di rilevamento geodetico
Cisterne e artiglieria a propulsione automatica
Veicoli da combattimento per fanteria
Veicoli senza equipaggio
Treni ad alta velocità
Veicoli per macchine agricole

Caratteristiche di prestazione

Capaci di allineamento e inizializzazione in stati statici o dinamici (in movimento)
Caratteristiche di navigazione autonoma, aggiornamento a velocità zero (ZUPT) e navigazione integrata con sistemi di conto chilometri e/o satellitari
Adatto per l'uso in regioni ad alta latitudine (± 65°), estremamente fredde e ad alta quota
Alta affidabilità e prestazioni robuste

Specifiche tecniche

Tipo	TDF71A
Accelerometro
Ripetibilità in base ai mesi	≤ 20 μg
Accuratezza del fattore di scala dei mesi	≤ 20 ppm
Giroscopio
Ripetibilità dei bias	≤ 0,01°/h
Accuratezza del fattore di scala	≤ 20 ppm
Passeggiata casuale	≤ 0,003°/√ ora
Caratteristiche
Tasso angolare	≥ ± 400°/sec
Accelerazione angolare	100000°/sec2
Accelerazione	> 25 g
Attitudine angolare	Qualsiasi orientamento
Tempo di allineamento	≤ 5 minuti
Input/output
Interfacce	3 porte seriali full-duplex RS422, 1 porta Ethernet 100M
Accuratezza della posizione
Accuratezza di localizzazione/orientamento del nord	- Non lo so.
Combinazione navigazione inerziale/odometro	≤ 0,4%D
Accuratezza di localizzazione/orientamento del nord	≤ 3,0 mil
Precisione di mantenimento del cuscinetto/2h	≤ 4,0 mil
Precisione combinata della posizione di navigazione	≤ 2,0 mil
Performance delle applicazioni AHRS
Accuratezza della direzione	≤ 2,0 mil
Accuratezza del passo e del rotolamento	≤ 0,5 mil
Caratteristiche
Consumo di energia	< 15W
Dimensioni	110110100
Peso	< 2,2 kg
Temperatura	-40°C~60°C
Shock	15g, onda di mezzo seno 11ms
Voltaggio di ingresso	DC24V ((± 25%)
Frigorifero	Conduzione della piastra di montaggio
Vibrazione	20~2000Hz, 6,06 g
MTBF	>20000 ore
