Dettagli:
|
| Stabilità del bias (1σ): | 00,004°/h~0,002°/h | Ripetibilità di bias zero (1σ): | 00,002°/h~0,001°/h |
|---|---|---|---|
| ARW(Camminazione angolare casuale: | 00,0007°/√ora ~ 0,0004°/√ora | Errore del fattore di scala (1σ): | ≤2ppm |
| Gamma dinamica: | ≥ ± 400°/s | Larghezza di banda: | > 200 Hz |
| Peso: | 2 kg | Dimensioni: | 151 mm × 126 mm × 57 mm |
| Evidenziare: | Giroscopio laser ad anello ad alta precisione,giroscopio del laser a anello |
||

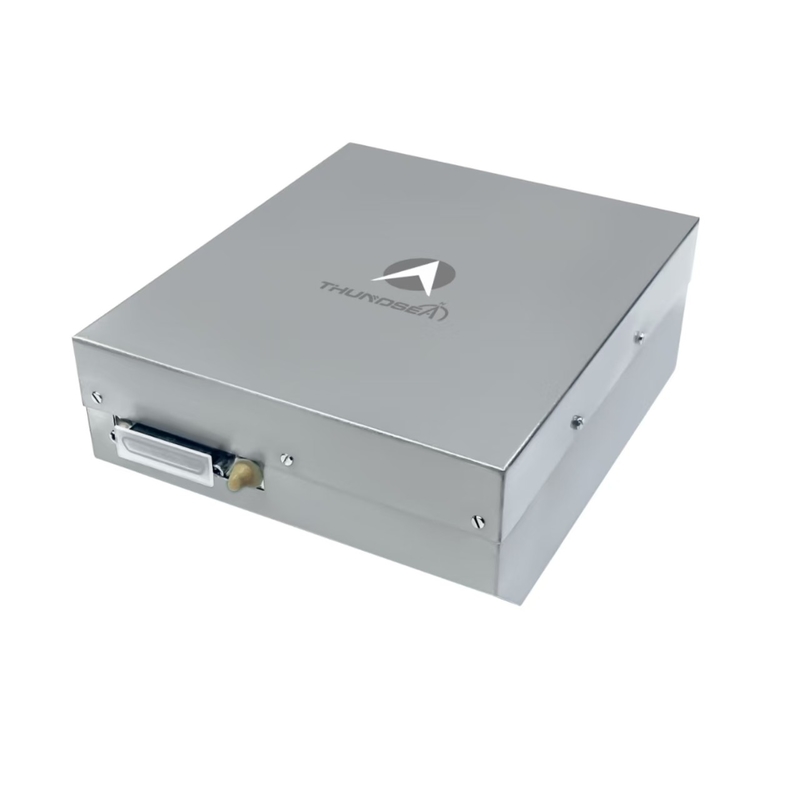

Giroscopio laser ad anello ad alta precisione TDLG90S
1 Introduzione
Il giroscopio laser ad anello (RLG) opera sull'effetto Sagnac come principio fondamentale,utilizzando la differenza di fase di interferenza tra i raggi laser nel senso orario e nel senso antiorario all'interno di una cavità risonante chiusa per misurare con precisione gli incrementi angolari del vettore Questo tipo di giroscopio dimostra un elevato livello di integrazione, un' eccezionale affidabilità, una forte adattabilità all' ambiente e prestazioni operative stabili.Renderlo un sensore di base nei sistemi di navigazione inerziale ad alta precisione ampiamente adottati in applicazioni sia nazionali che internazionali .
2Applicazione
"Certificato per l'integrazione con i sistemi di navigazione inerziale (INS) e i sistemi di riferimento per la direzione dell'atteggiamento (AHRS) su piattaforme aerospaziali (aeromobili/aeromobili/satelliti),sistemi marini (navi/immersibili di superficie), e moduli di navigazione terrestri (veicoli automobilistici/militari)".
3Caratteristiche
Il percorso della luce e il circuito sono incapsulati in un'unica unità, struttura semplice e facile installazione;
Piccole dimensioni, peso leggero, facile integrazione e consumo di energia controllabile
Alta affidabilità, resistenza agli urti e alle vibrazioni e forte adattabilità all'ambiente;
Ampia larghezza di banda di risposta dinamica, uscita di segnale digitale.
4 Parametri principali
|
Prestazioni |
Stabilità del bias (1σ) |
0.004°/h~0,002°/h |
|
Ripetibilità di bias zero (1σ) |
0.002°/h~0,001°/h |
|
|
ARW(Passeggiata casuale angolare |
0.0007°/√ore ~ 0,0004°/√R |
|
|
Errore del fattore di scala (1σ) |
≤ 2 ppm |
|
|
Intervallo dinamico |
≥ ± 400°/s |
|
|
Larghezza di banda |
> 200 Hz |
|
|
Interfaccia elettrica |
Accendi il tempo |
< 5 s |
|
Formato del segnale di uscita |
TTL |
|
|
Costruito in auto-test |
- Sì, sì. |
|
|
Tasso di aggiornamento del segnale di uscita |
1 Hz |
|
|
Velocità di segnale di uscita |
115200 |
|
|
Shock da vibrazione |
75 g, mezzo seno, 6 ms |
|
|
Temperatura di funzionamento |
- Quaranta.°C ~ + 70°C |
|
|
Temperatura di conservazione |
- 55.°C ~ + 85°C |
|
|
Specificità fisiche |
Fornitore di alimentazione |
± 15V, ± 5V |
|
Collegamento (25 pin) |
J30JM-37ZKP36 |
|
|
Consumo di energia |
≤ 3W |
|
|
MTBF (per MIL-HDBK-217-F) |
> 10000 ore |
|
|
Peso |
2 kg |
|
|
Dimensioni |
151 mm × 126 mm × 57 mm |
