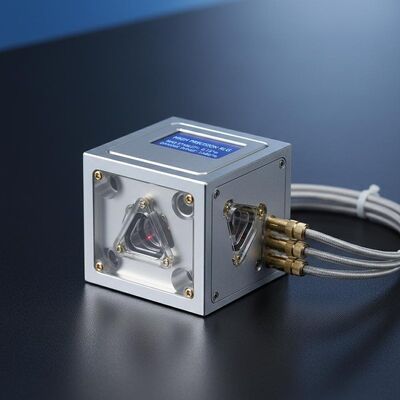

Qualità Giroscopio laser ad anello ad alta precisione RLG con 0,015°/h di stabilità di bias e ≥±400°/s di gamma dinamica fabbrica

Giroscopio laser ad anello ad alta precisione RLG con 0,015°/h di stabilità di bias e ≥±400°/s di gamma dinamica

Name: Giroscopio laser ad anello ad alta precisione RLG con 0,015°/h di stabilità di bias e ≥±400°/s di gamma dinamica
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDLG70S
Price: 10,250.00 USD
Availability: InStock

Attributi chiave

Marchio: NAVI OPTICS

Numero di modello: TDLG70S

Luogo di origine: Cina

Certificazione: CCS

Quantità minima di ordine: Un set

Capacità di fornitura: 30 serie al mese

Tempi di consegna: 15 giorni

Imballaggio standard: Cartone

TDLG70S Ring Laser Gyroscope.pdf

PDF

Riepilogo Prodotto

Il giroscopio laser ad anello TDLG70S offre una precisione eccezionale con stabilità di polarizzazione fino a 0,006°/h e ARW fino a 0,0015°/√hr. Presenta un'ampia gamma dinamica di ±400°/s, larghezza di banda >200Hz, struttura robusta e design compatto per applicazioni aerospaziali e di navigazione impegnative.

Attributi personalizzati del prodotto

Evidenziare

giroscopio del laser a anello

,

Giroscopio laser ad anello ad alta precisione

Stabilità del bias (1σ):

0.015°/h~0.006°/h

Ripetibilità di bias zero (1σ):

00,005°/h ~ 0,003°/h

ARW(Camminazione angolare casuale:

00,003°/√ora~0,0015°/√ora

Errore del fattore di scala (1σ):

≤5 ppm

Gamma dinamica:

≥±400°/s

Larghezza di banda:

> 200 Hz

Descrizione del prodotto

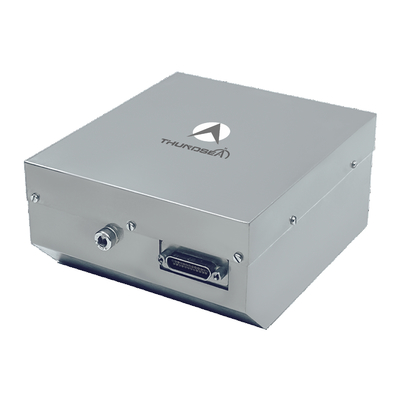

Giroscopio laser ad anello ad alta precisione TDLG70S

Il giroscopio laser ad anello TDLG70S funziona secondo il principio dell'effetto Sagnac.utilizzando le differenze di fase di interferenza tra i raggi laser in senso orario e in senso antiorario all'interno di una cavità risonante chiusa per misurare con precisione gli incrementi angolariQuesto giroscopio avanzato presenta un'alta integrazione, un'eccezionale affidabilità, una forte adattabilità ambientale e prestazioni operative stabili.con una lunghezza massima di 20 mm o più ma non superiore a 50 mm,.

Applicazioni

Adatti per la navigazione inerziale e le apparecchiature di riferimento per l'atteggiamento nelle applicazioni di fascia alta, compresi veicoli spaziali, aeromobili, satelliti artificiali, veicoli, navi e sottomarini.

Caratteristiche chiave

Ampia larghezza di banda di risposta dinamica con uscita di segnale digitale
Dimensioni compatte, design leggero, facile integrazione e consumo di energia controllabile
Alta affidabilità con eccellente resistenza agli urti e alle vibrazioni
Forte adattabilità ambientale a condizioni difficili
Progettazione integrata del percorso luminoso e del circuito con struttura semplice per una facile installazione

Specifiche tecniche

Parametro di prestazione	Specificità
Stabilità del bias (1σ)	0.015°/h ~ 0.006°/h
Ripetibilità di bias zero (1σ)	00,005°/h ~ 0,003°/h
Passeggiata angolare casuale (ARW)	00,003°/√ ora ~ 0,0015°/√ ora
Errore del fattore di scala (1σ)	≤ 5 ppm
Intervallo dinamico	≥ ± 400°/s
Larghezza di banda	> 200 Hz
Accendere il tempo	< 5 s
Formato del segnale di uscita	TTL
Autovalutazione integrata	- Sì, sì.
Tasso di aggiornamento del segnale di uscita	1 Hz
Capacità di segnale di uscita	115200
Shock da vibrazione	75 g, mezzo seno, 6 ms
Temperatura di funzionamento	-40°C ~ +70°C
Temperatura di conservazione	-55°C ~ +85°C
Fornitore di energia	±15V, ±5V
Collegamento	J30JM-25ZKP (25 pin)
Consumo di energia	≤ 3W
MTBF (per MIL-HDBK-217-F)	> 10000 ore
Peso	10,3 kg
Dimensioni	φ114 mm * 53 mm

Il TDLG70S rappresenta la tecnologia di punta del giroscopio laser ad anello, offrendo eccezionale precisione e affidabilità per le applicazioni di navigazione inerziale più esigenti in ambito aerospaziale, marittimo,e piattaforme terrestri.
