Qualità Giroscopio laser ad anello ad alta precisione TDLG50S con stabilità di bias di 0,015°/h e ampio raggio dinamico per la navigazione inerziale fabbrica

Giroscopio laser ad anello ad alta precisione TDLG50S con stabilità di bias di 0,015°/h e ampio raggio dinamico per la navigazione inerziale

Name: Giroscopio laser ad anello ad alta precisione TDLG50S con stabilità di bias di 0,015°/h e ampio raggio dinamico per la navigazione inerziale
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDLG50S
Price: 10,250.00 USD
Availability: InStock

Attributi chiave

Marchio: NAVI OPTICS

Numero di modello: TDLG50S

Luogo di origine: Cina

Certificazione: CCS

Quantità minima di ordine: Un set

Capacità di fornitura: 30 serie al mese

Tempi di consegna: 15 giorni

Imballaggio standard: Cartone

TDLG50S Ring Laser Gyroscope.pdf

PDF

Riepilogo Prodotto

Giroscopio laser ad anello TDLG50S ad alta precisione con stabilità di polarizzazione di 0,015°/h, intervallo di ±400°/s e MTBF MIL-HDBK-217-F >10.000 ore. Design compatto e resistente agli urti per sistemi di navigazione aerospaziale, marina e per veicoli.

Attributi personalizzati del prodotto

Evidenziare

Giroscopio laser ad anello ad alta precisione

,

giroscopio del laser a anello

Descrizione del prodotto

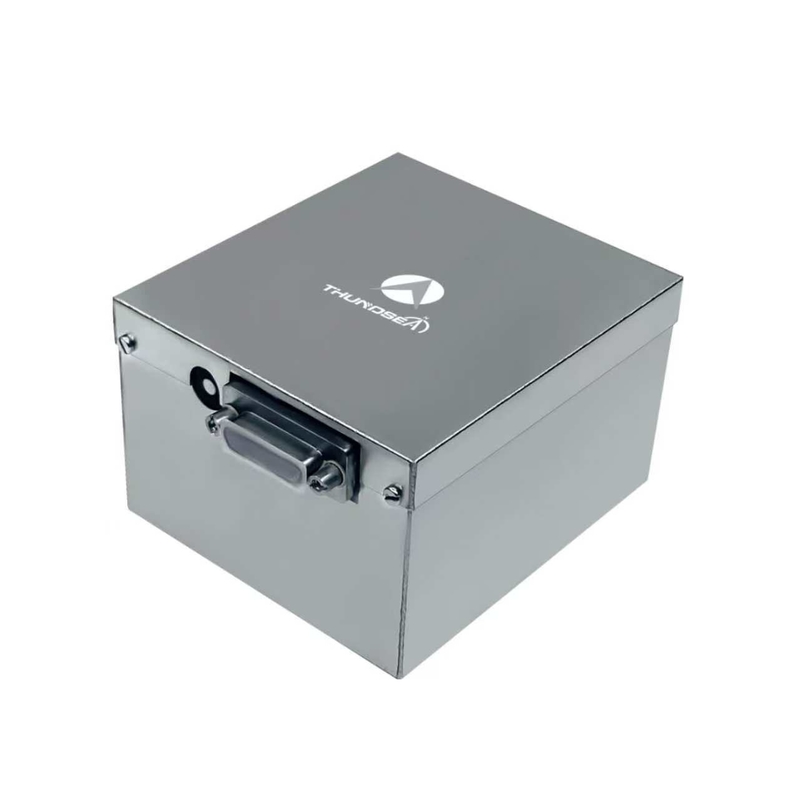

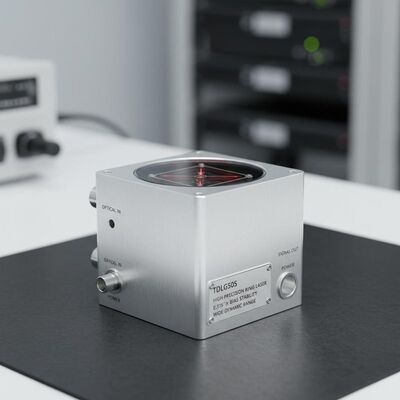

Giroscopio laser ad anello ad alta precisione TDLG50S

Il giroscopio laser ad anello TDLG50S opera sul principio dell'effetto Sagnac, misurando gli incrementi dell'angolo portante rilevando differenze di fase di interferenza laser all'interno di una cavità di vetro ad anello.Questo giroscopio integrato offre un'eccezionale affidabilità, adattabilità ambientale e prestazioni stabili, che lo rendono uno dei sensori di navigazione inerziale ad alta precisione più utilizzati a livello globale.

Applicazioni

Ideale per sistemi di navigazione inerziale e attrezzature di riferimento di atteggiamento in applicazioni di fascia alta, tra cui veicoli spaziali, aeromobili, satelliti artificiali, veicoli, navi e sottomarini.

Caratteristiche chiave

Progettazione di percorsi ottici e circuiti integrati con struttura semplice per una facile installazione
Dimensioni compatte, costruzione leggera e consumo di energia controllato
Alta affidabilità con eccellente resistenza agli urti e alle vibrazioni
Forte adattabilità all'ambiente e ampia larghezza di banda di risposta dinamica
Fabbricazione di apparecchiature per il controllo delle emissioni

Specifiche tecniche

Caratteristiche di prestazione
Stabilità del bias (1σ)	0.015°/h ~ 0.006°/h
Ripetibilità di bias zero (1σ)	00,005°/h ~ 0,003°/h
Passeggiata angolare casuale (ARW)	00,003°/√ ora ~ 0,0015°/√ ora
Errore del fattore di scala (1σ)	≤ 5 ppm
Intervallo dinamico	≥ ± 400°/s
Larghezza di banda	> 200 Hz
Interfaccia elettrica
Accendere il tempo	< 5 s
Formato del segnale di uscita	TTL
Autovalutazione integrata	- Sì, sì.
Tasso di aggiornamento del segnale di uscita	1 Hz
Capacità di segnale di uscita	115200
Specifiche ambientali
Shock da vibrazione	75 g, mezzo seno, 6 ms
Temperatura di funzionamento	-40°C ~ +70°C
Temperatura di conservazione	-55°C ~ +85°C
Specificità fisiche
Fornitore di energia	±15V, ±5V
Collegamento	J30JM-25ZKP (25 pin)
Consumo di energia	≤ 3W
MTBF (per MIL-HDBK-217-F)	> 10 000 ore
Peso	00,64 kg
Dimensioni	90 mm * 73 mm * 51 mm
