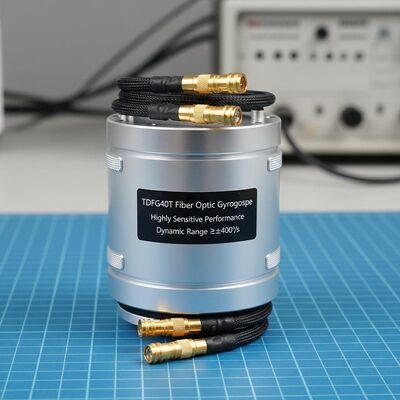

Qualità Giroscopio in fibra ottica di grado di navigazione TDFG40T con prestazioni altamente sensibili e gamma dinamica ≥±400°/s fabbrica

Giroscopio in fibra ottica di grado di navigazione TDFG40T con prestazioni altamente sensibili e gamma dinamica ≥±400°/s

Name: Giroscopio in fibra ottica di grado di navigazione TDFG40T con prestazioni altamente sensibili e gamma dinamica ≥±400°/s
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG40T
Price: 10,250.00 USD
Availability: InStock

Attributi chiave

Marchio: NAVI OPTICS

Numero di modello: TDFG40T

Luogo di origine: Cina

Certificazione: CCS

Quantità minima di ordine: Un set

Capacità di fornitura: 30 serie al mese

Tempi di consegna: 15 giorni

Imballaggio standard: Cartone

TDFG40T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

Riepilogo Prodotto

Il FOG TDFG40T di grado navigazione offre elevata precisione (precisione di 0,04°/h), robusta resistenza alle vibrazioni (6,06 g) e design compatto (60×60×28 mm). Offre affidabilità completamente allo stato solido, avvio rapido e uscita digitale per applicazioni aerospaziali, marine e industriali.

Attributi personalizzati del prodotto

Evidenziare

Giroscopio in fibra ottica di grado di navigazione

,

Giroscopio in fibra ottica altamente sensibile

Gamma dinamica:

≥±400°/s

Bias in-run:

< 1°/h

Accuratezza ((100sec):

0.1°/h~0.04°/h

ARW(Camminazione angolare casuale:

< 0,03°/√ora, 1 σ

Screening delle vibrazioni:

20 ~ 2000 Hz, 6,06 g

Larghezza di banda:

> 200 Hz

Peso:

≤ 350 g

Dimensioni:

60 mm × 60 mm × 28 mm

Descrizione del prodotto

Giroscopio in fibra ottica di grado di navigazione TDFG40T

The TDFG40T is a high-sensitivity navigation grade fiber optic gyroscope that utilizes advanced all-digital closed-loop detection technology to provide real-time angular velocity data through serial communication.

Visualizzazione della tecnologia

I giroscopi a fibra ottica funzionano secondo il principio dell'effetto Sagnac ottico, funzionando come sensori di velocità angolare.Il TDFG40T utilizza un rilevamento digitale a circuito chiuso ad alte prestazioni per generare informazioni in tempo reale sulla velocità angolare del vettore tramite interfaccia serialeQuesti giroscopi possono essere configurati come unità monoasse o sistemi integrati a tre assi.servono come sensori di base per soluzioni di navigazione inerziale rilevando la velocità angolare in tre direzioni ortogonali rispetto allo spazio inerziale.

Applicazioni

Questo giroscopio in fibra ottica è ampiamente utilizzato in molti settori, tra cui sistemi di armi guidate, piattaforme aerospaziali, veicoli a terra, navi marine, sommergibili,e sistemi di rilevamento orbitaleEsso funge da componente critico dei sistemi di navigazione inerziale (INS) e dei sistemi di riferimento di atteggiamento (ARS),supportando applicazioni industriali di fascia media-alta che richiedono sensori di movimento di precisione.

Caratteristiche chiave

Basso rumore, basso consumo energetico e gestione conveniente
Tempo minimo di avvio con uscite digitali per l'integrazione di circuiti digitali senza soluzione di continuità
Alta precisione con stabilità superiore e opzioni di progettazione flessibili
Construzione a stato solido senza parti mobili
Affidabilità eccezionale e durata operativa prolungata

Specifiche tecniche

Parametro	Specificità
Intervallo dinamico	≥ ± 400°/s
Bias in corso	< 1°/h
Accuratezza (100 secondi)	0.1°/h~0.04°/h
Passeggiata angolare casuale (ARW)	< 0,03°/√ora, 1σ
Screening delle vibrazioni	20~2000Hz, 6,06 g
Larghezza di banda	> 200 Hz
Accendere il tempo	10s
Formato del segnale di uscita	RS-422
Tasso di aggiornamento del segnale di uscita	500 Hz~2000 Hz
Capacità di segnale di uscita	230400bps~921600bps
Temperatura di funzionamento	-40°C ~ +70°C
Temperatura di conservazione	-55°C ~ +85°C
Fornitore di energia	5V
Collegamento (9 pin)	L'accesso all'aeroporto è consentito solo se:
Consumo di energia	≤ 4,5 W
MTBF (per MIL-HDBK-217-F)	> 100 000 ore
Peso	≤ 350 g
Dimensioni	42 mm42 mm14 mm 60 mm60 mm28 mm
