Qualità Giroscopio in fibra ottica TDFG50T di grado di navigazione con alta precisione e progettazione in stato solido per una navigazione accurata fabbrica

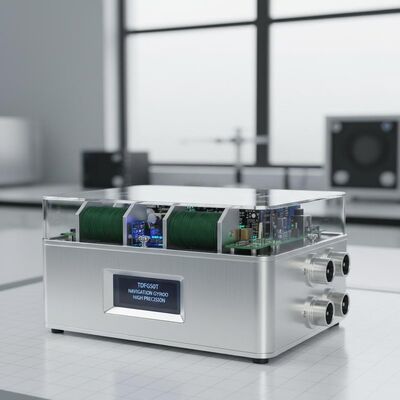

Giroscopio in fibra ottica TDFG50T di grado di navigazione con alta precisione e progettazione in stato solido per una navigazione accurata

Name: Giroscopio in fibra ottica TDFG50T di grado di navigazione con alta precisione e progettazione in stato solido per una navigazione accurata
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG50T
Price: 10,250.00 USD
Availability: InStock

Attributi chiave

Marchio: NAVI OPTICS

Numero di modello: TDFG50T

Luogo di origine: Cina

Certificazione: CCS

Quantità minima di ordine: Un set

Capacità di fornitura: 30 serie al mese

Tempi di consegna: 15 giorni

Imballaggio standard: Cartone

TDFG50T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

Riepilogo Prodotto

Il FOG TDFG50T di livello navigazione offre una portata di ±400°/s, stabilità del bias <1°/h e ARW di 0,007°/√hr. Il design interamente a stato solido garantisce affidabilità con larghezza di banda di 500 Hz, peso ≤ 500 g e funzionamento da -40 ℃ a +70 ℃ per applicazioni aerospaziali, marine e industriali.

Attributi personalizzati del prodotto

Evidenziare

Giroscopio in fibra ottica di grado di navigazione

,

Giroscopio a fibra ottica per una navigazione accurata

Gamma dinamica:

≥±400°/s

Bias in-run:

< 1°/h

Accuratezza ((100sec):

00,04°/h~0,02°/h

ARW(Camminazione angolare casuale:

< 0,007°/√ora,1σ

Screening delle vibrazioni:

20 ~ 2000 Hz, 6,06 g

Larghezza di banda:

> 200 Hz

Peso:

≤500G

Dimensioni:

60 mm × 60 mm × 28 mm

Descrizione del prodotto

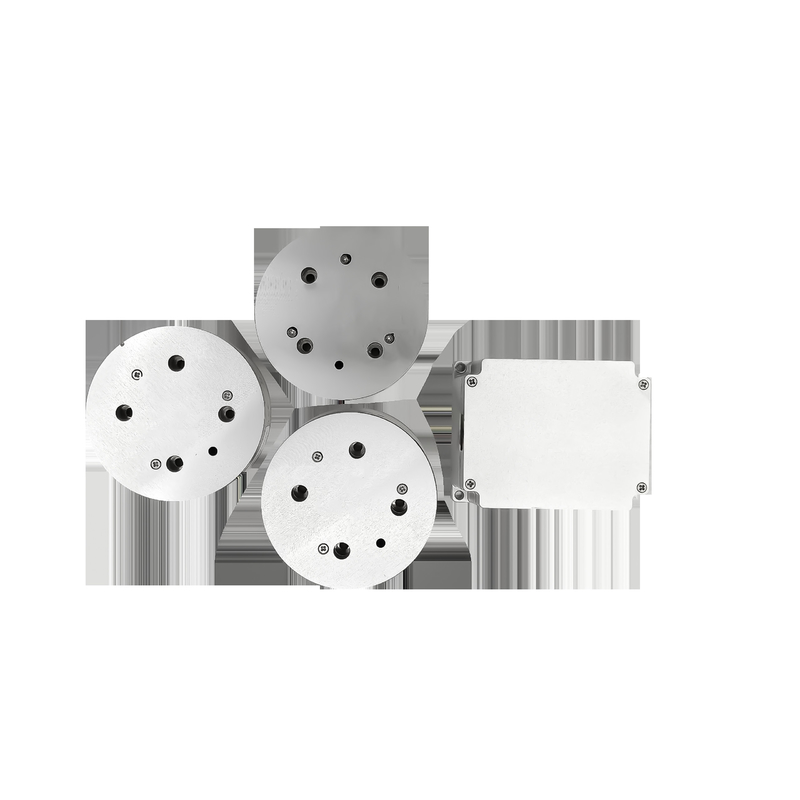

Giroscopio in fibra ottica di grado di navigazione TDFG50T

Visualizzazione del prodotto

Il giroscopio in fibra ottica TDFG50T è un sensore angolare ad alta precisione che utilizza l'effetto Sagnac ottico.fornisce dati di velocità angolare in tempo reale tramite interfacce di comunicazione serialeQuesto dispositivo funge da componente centrale dei sistemi di navigazione inerziale.Disponibile in tre configurazioni indipendenti a asse singolo o in modelli integrati a tre assi per la misurazione precisa della velocità angolare lungo tre assi ortogonali.

Applicazioni

Questo giroscopio in fibra ottica è progettato per diverse applicazioni, tra cui sistemi di armi guidate, piattaforme aerospaziali, veicoli a terra, navi marine, sommergibili e sistemi di rilevamento orbitale.Funge da componente critico sia nei sistemi di navigazione inerziale (INS) che nei sistemi di riferimento di posizione (ARS), supportando applicazioni industriali di fascia media-alta che richiedono un sensore di movimento di precisione.

Caratteristiche chiave

Alta precisione con stabilità superiore e opzioni di progettazione flessibili
Construzione a stato solido senza parti mobili
Tempo di avvio rapido e uscite digitali per un'integrazione fluida
Funzionamento a basso rumore con un consumo energetico minimo
Soluzione conveniente, con elevata affidabilità e durata prolungata

Specifiche tecniche

Intervallo dinamico	≥ ± 400°/s
Bias in corso	< 1°/h
Accuratezza (100 secondi)	00,04°/h~0,02°/h
Passeggiata angolare casuale (ARW)	< 0,007°/√h, 1σ
Screening delle vibrazioni	20~2000Hz, 6,06 g
Larghezza di banda	> 200 Hz
Accendere il tempo	10s
Formato del segnale di uscita	RS-422
Tasso di aggiornamento del segnale di uscita	500 Hz~2000 Hz
Capacità di segnale di uscita	230400bps~921600bps
Temperatura di funzionamento	-40°C ~ +70°C
Temperatura di conservazione	-55°C ~ +85°C
Fornitore di energia	5V
Collegamento (9 pin)	L'accesso all'aeroporto è consentito solo se:
Consumo di energia	≤ 4,5 W
MTBF (per MIL-HDBK-217-F)	> 100 000 ore
Peso	≤ 500 g
Dimensioni	Φ50mm19mm / 60mm60mm*28mm

Tag

Giroscopio inerziale a 3 assi

Giroscopio digitale monoasse

giroscopio ottico
