Dettagli:
|
| Bias di intervallo dinamico in esecuzione: | ≥ ± 400°/s | Accendi il tempo: | 10s |
|---|---|---|---|
| Accuratezza ((100sec): | 00,02°/h ~ 0,01°/h | Formato del segnale di uscita: | RS-422 |
| Peso: | ≤ 550 g | Dimensioni: | 60 mm × 60 mm × 28 mm |
| Evidenziare: | Giroscopio in fibra ottica di grado di navigazione,Giroscopio in fibra ottica a tre assi |
||

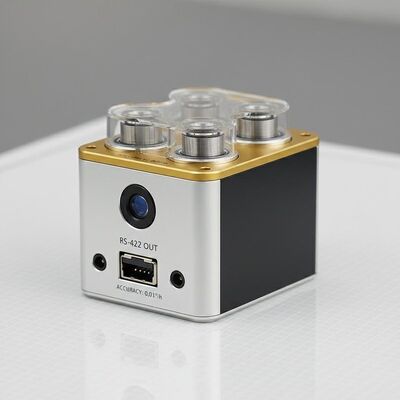

Giroscopio in fibra ottica di grado di navigazione TDFG60T
1 Introduzione
Il giroscopio in fibra ottica è una sorta di sensore di velocità angolare basato sull'effetto Sagnac ottico, tecnologia interna di rilevamento a circuito chiuso ad alte prestazioni, interamente digitale,informazioni sulla velocità angolare del vettore in tempo reale possono essere emesse attraverso la porta serialeTre giroscopi a fibra ottica a singolo asse ad alta precisione o giroscopi a fibra ottica integrati a tre assi possono essere utilizzati come sensori principali di una soluzione di navigazione inerziale.portatore sensibile rispetto allo spazio inerziale in tre direzioni ortogonali delle informazioni sulla velocità angolare.
2Applicazione
Questo prodotto è applicabile ai sistemi di navigazione inerziale e ai sistemi di riferimento per l'atteggiamento in più settori, incluse le munizioni guidate, le piattaforme aerospaziali, i veicoli terrestri, le navi,veicoli sommersibili, sistemi di rilevamento orbitale e applicazioni industriali di fascia medio-alta.
3Caratteristiche
Basso rumore, basso consumo energetico, basso costo;
Alta precisione, migliore stabilità, progettazione flessibile;
b. "tecnologia" per la "produzione", la "produzione", la "produzione" o la "produzione";
Tempo di avvio estremamente breve e uscite digitali per una facile integrazione in circuiti digitali.
Alta affidabilità e lunga durata
4 Parametri principali
|
Intervallo dinamico |
≥± 400°/s |
|
Bias in-run |
< 1°/h |
|
Accuratezza(100seg.) |
00,02°/h ~ 0,01°/h |
|
ARW(Passeggiata casuale angolare |
< 0,005°/√h,1σ |
|
Controllo delle vibrazioni |
20 ~ 2000 Hz,60,06 g |
|
Larghezza di banda |
> 200 Hz |
|
Accendi il tempo |
10s |
|
Formato del segnale di uscita |
RS-422 |
|
Costruito in auto-test |
- Non lo so. |
|
Tasso di aggiornamento del segnale di uscita |
500 Hz~2000 Hz |
|
Velocità di segnale di uscita |
230400bps~921600bps |
|
Temperatura di funzionamento |
- Quaranta.°C ~ + 70°C |
|
Temperatura di conservazione |
- 55.°C ~ + 85°C |
|
Fornitore di alimentazione |
5V |
|
Collegamento (9 pin) |
L'accesso all'aeroporto è consentito solo se: |
|
Consumo di energia |
≤ 4,5W |
|
MTBF (per MIL-HDBK-217-F) |
> 100000 ore |
|
Peso |
≤ 550 g |
|
Dimensioni |
Φ59 mm×20 mm |
|
60 mm × 60 mm × 28 mm |
