Qualità Giroscopio in fibra ottica di navigazione di precisione con precisione di 0,003°/h, gamma dinamica ±400°/s e progettazione a stato solido fabbrica

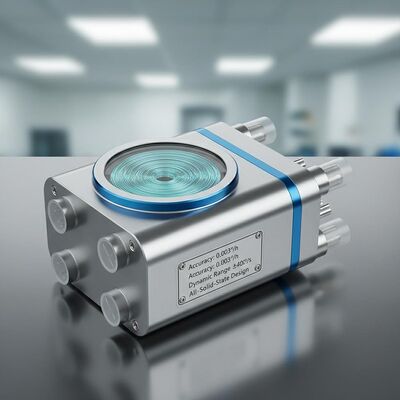

Giroscopio in fibra ottica di navigazione di precisione con precisione di 0,003°/h, gamma dinamica ±400°/s e progettazione a stato solido

Name: Giroscopio in fibra ottica di navigazione di precisione con precisione di 0,003°/h, gamma dinamica ±400°/s e progettazione a stato solido
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG98T
Price: 10,250.00 USD
Availability: InStock

Attributi chiave

Marchio: NAVI OPTICS

Numero di modello: TDFG98T

Luogo di origine: Cina

Certificazione: CCS

Quantità minima di ordine: Un set

Capacità di fornitura: 30 serie al mese

Tempi di consegna: 15 giorni

Imballaggio standard: Cartone

TDFG98T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

Riepilogo Prodotto

Il FOG di grado navigazione TDFG98T offre alta precisione (precisione di 0,003°/h), portata di ±400°/s e design robusto per applicazioni aerospaziali/difesa. Dispone di uscita completamente digitale, avvio rapido e affidabilità MIL-HDBK-217F (>100.000 MTBF).

Attributi personalizzati del prodotto

Evidenziare

Giroscopio in fibra ottica di grado di navigazione

,

Giroscopio a fibra di precisione di navigazione

Gamma dinamica:

≥±400°/s

Bias in-run:

< 1°/h

Accuratezza ((100sec):

00,005°/h ~ 0,003°/h

ARW(Camminazione angolare casuale:

< 0,0008°/√ora, 1 σ

Screening delle vibrazioni:

20 ~ 2000 Hz, 6,06 g

Larghezza di banda:

> 200 Hz

Peso:

≤ 1200 g

Dimensioni:

60 mm × 60 mm × 28 mm

Descrizione del prodotto

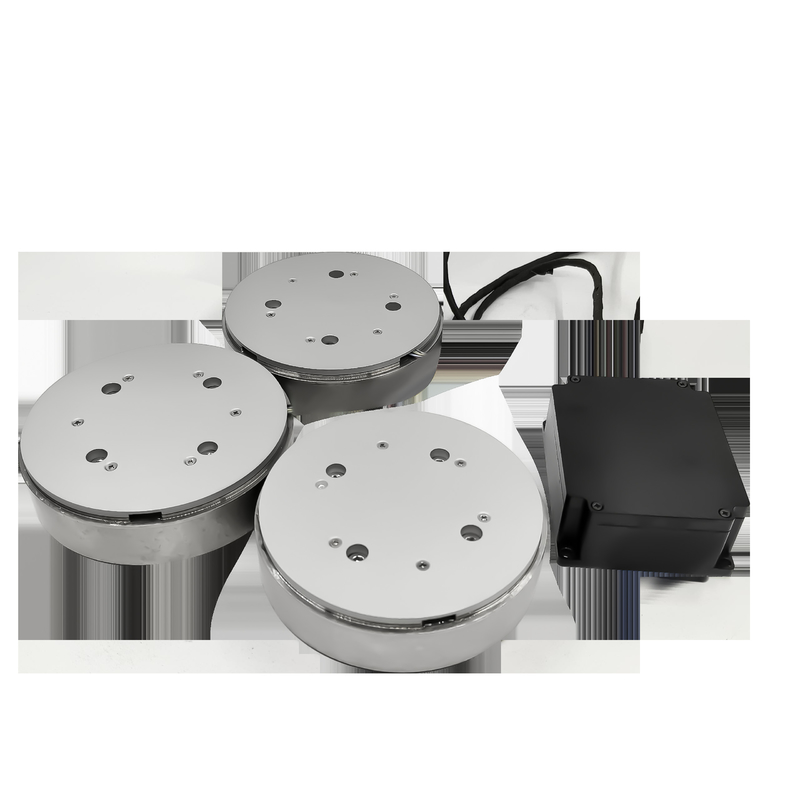

Giroscopio in fibra ottica di grado di navigazione TDFG98T

Il giroscopio in fibra ottica TDFG98T funziona come un sensore di velocità angolare che utilizza l'effetto ottico di Sagnac.La sua avanzata architettura di controllo a circuito chiuso completamente digitale consente la trasmissione in tempo reale dei dati di velocità angolare del vettore tramite interfacce di comunicazione seriale- nei sistemi di navigazione inerziale, tre FOG ortogonali a un solo asse ad alta precisione o una singola configurazione FOG triassiale integrata servono come componenti di rilevamento centrale,rilevamento dei parametri di velocità angolare di piattaforme in movimento lungo tre assi reciprocamente perpendicolari rispetto allo spazio inerziale.

Applicazioni

Adatti per apparecchiature di navigazione inerziale e attrezzature di riferimento di posizione in armi guidate, aeromobili, veicoli, navi, sommergibili, rilevamento orbitale e applicazioni industriali di fascia media-alta.

Caratteristiche chiave

Alta affidabilità e lunga durata operativa
Basso rumore, basso consumo energetico e costi-efficacia
Tempo di avvio estremamente breve con uscite digitali per una facile integrazione
Progettazione a stato solido senza parti mobili
Alta precisione con eccellente stabilità e opzioni di progettazione flessibili

Specifiche tecniche

Parametro	Specificità
Intervallo dinamico	≥ ± 400°/s
Bias in corso	< 1°/h
Accuratezza (100 secondi)	00,005°/h ~ 0,003°/h
Camminata casuale angolare (1σ)	< 0,0008°/√ora
Screening delle vibrazioni	20~2000Hz, 6,06 g
Larghezza di banda	> 200 Hz
Accendere il tempo	10s
Formato del segnale di uscita	RS-422
Tasso di aggiornamento del segnale di uscita	500 Hz ~ 4000 Hz
Capacità di segnale di uscita	230400bps ~ 921600bps
Temperatura di funzionamento	-40°C ~ +70°C
Temperatura di conservazione	-55°C ~ +85°C
Fornitore di energia	5V
Collegamento (9 pin)	L'accesso all'aeroporto è consentito solo se:
Consumo di energia	≤ 4,5 W
MTBF (per MIL-HDBK-217-F)	>100.000 ore
Peso	≤ 1200 g
Dimensioni	Φ98 mm26 mm 60 mm60 mm*28 mm

Tag

Giroscopio inerziale a 3 assi

Giroscopio digitale monoasse

giroscopio ottico
