Qualità Giroscopio in fibra ottica TDFG120T di grado di navigazione con precisione di 0,003°/h e gamma dinamica ≥±400°/s in stato solido fabbrica

Giroscopio in fibra ottica TDFG120T di grado di navigazione con precisione di 0,003°/h e gamma dinamica ≥±400°/s in stato solido

Name: Giroscopio in fibra ottica TDFG120T di grado di navigazione con precisione di 0,003°/h e gamma dinamica ≥±400°/s in stato solido
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG120T
Price: 10,250.00 USD
Availability: InStock

Attributi chiave

Marchio: NAVI OPTICS

Numero di modello: TDFG120T

Luogo di origine: Cina

Certificazione: CCS

Quantità minima di ordine: Un set

Capacità di fornitura: 30 serie al mese

Tempi di consegna: 15 giorni

Imballaggio standard: Cartone

TDFG120T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

Riepilogo Prodotto

FOG TDFG120T di livello navigazione con precisione di 0,003°/h, portata di ±400°/s e affidabilità MIL-HDBK-217-F. Il design interamente a stato solido garantisce avvio immediato, basso consumo energetico e prestazioni robuste in ambienti estremi (da -40 ℃ a +70 ℃).

Attributi personalizzati del prodotto

Evidenziare

Giroscopio ottico a fibra di nebbia avanzato

,

Giroscopio in fibra ottica per navigazione avanzata

,

Giroscopio in fibra ottica ad alta precisione

Gamma dinamica:

≥±400°/s

Bias in-run:

< 1°/h

Accuratezza ((100sec):

00,003°/h~0,001°/h

ARW(Camminazione angolare casuale:

< 0,0006°/√ora, 1 σ

Screening delle vibrazioni:

20~500 Hz, 3,2 g

Larghezza di banda:

> 200 Hz

Peso:

≤1500g

Dimensioni:

60 mm × 60 mm × 28 mm

Descrizione del prodotto

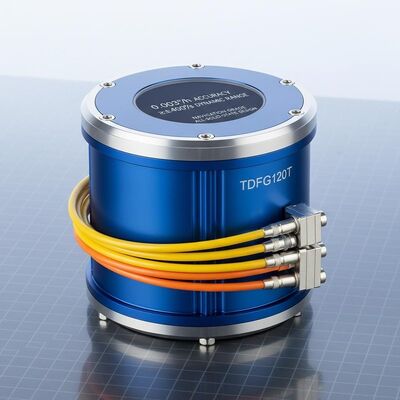

Giroscopio in fibra ottica di grado avanzato di navigazione TDFG120T

Giroscopio in fibra ottica ad alta precisione con una precisione di 0,003°/h per applicazioni di navigazione esigenti

Visualizzazione del prodotto

Il giroscopio in fibra ottica TDFG120T opera sull'effetto ottico Sagnac e dispone di una tecnologia di rilevamento a circuito chiuso completamente digitale ad alte prestazioni. It outputs real-time angular velocity data through serial communication and serves as the core sensing unit for inertial navigation systems in either three orthogonal single-axis configurations or integrated three-axis arrangements.

Applicazioni

adatti a sistemi di navigazione inerziale e di riferimento di atteggiamento in più settori, tra cui munizioni guidate, aeromobili, veicoli terrestri, navi/immersibili, piattaforme di rilevamento orbitale,e applicazioni industriali di fascia media-alta.

Caratteristiche chiave

Progettazione a stato solido senza parti mobili
Tempo di avvio estremamente breve con uscite digitali
Alta precisione con stabilità superiore e design flessibile
Alta affidabilità e lunga durata operativa
Basso rumore, basso consumo energetico e gestione conveniente

Specifiche tecniche

Intervallo dinamico	≥ ± 400°/s
Bias in corso	< 1°/h
Accuratezza (100 secondi)	00,003°/h ~ 0,001°/h
Passeggiata angolare casuale (ARW)	< 0,0006°/√ora, 1σ
Screening delle vibrazioni	20~500Hz, 3,2 g
Larghezza di banda	> 200 Hz
Accendere il tempo	Trent'anni
Formato del segnale di uscita	RS-422
Tasso di aggiornamento del segnale di uscita	500 Hz ~ 4000 Hz
Capacità di segnale di uscita	115200bps ~ 921600bps
Temperatura di funzionamento	-40°C ~ +70°C
Temperatura di conservazione	-55°C ~ +85°C
Fornitore di energia	5V
Collegamento (9 pin)	L'accesso all'aeroporto è consentito solo se:
Consumo di energia	≤ 4,5 W
MTBF (per MIL-HDBK-217-F)	>100.000 ore
Peso	≤ 1500 g
Dimensioni	Φ117 mm24 mm 60 mm60 mm*28 mm

Questo giroscopio in fibra ottica di navigazione offre una precisione ed affidabilità eccezionali per le applicazioni di misurazione inerziale più esigenti nei settori aerospaziale, della difesa e industriale.
