Dettagli:
|
| Gamma dinamica: | ≥ ± 400°/s | Bias in-run: | < 1°/h |
|---|---|---|---|
| Accuratezza ((100sec): | 00,03°/h~0,01°/h | ARW(Camminazione angolare casuale: | < 0,005°/√h,1σ |
| Controllo delle vibrazioni: | 20~2000Hz, 6,06 g | Larghezza di banda: | > 200 Hz |
| Peso: | ≤ 300 g | Dimensioni: | 70 mm × 70 mm × 32 mm |
| Evidenziare: | Giroscopio in fibra ottica FOG,Giroscopio in fibra ottica di grado nebbia di navigazione |
||

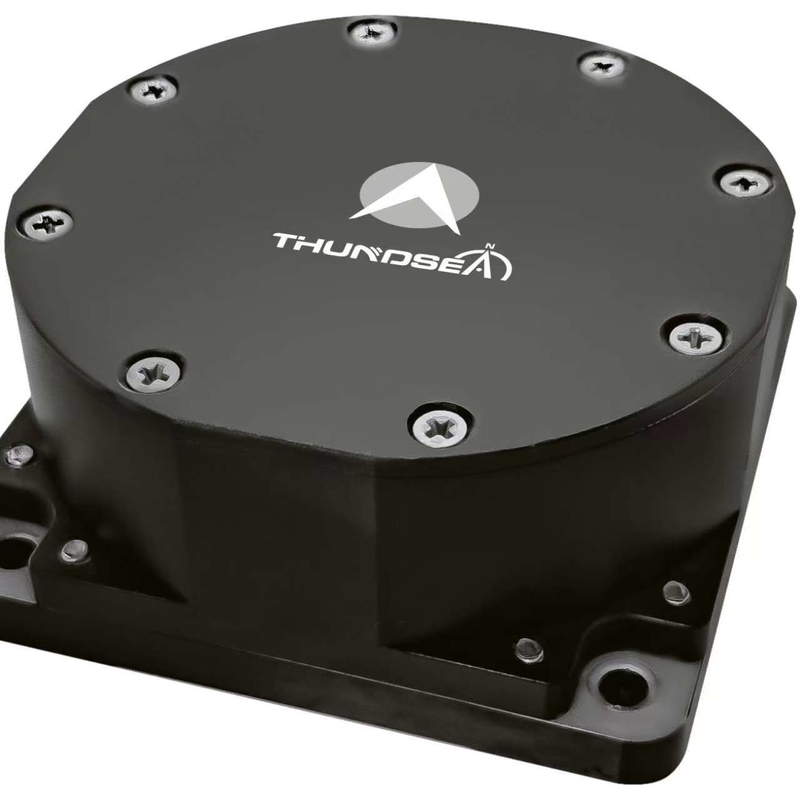

Giroscopio in fibra ottica di grado di navigazione TDFG70S
1 Introduzione
Il giroscopio in fibra ottica è una sorta di sensore di velocità angolare basato sull'effetto Sagnac ottico, tecnologia interna di rilevamento a circuito chiuso ad alte prestazioni, interamente digitale,informazioni sulla velocità angolare del vettore in tempo reale possono essere emesse attraverso la porta serialeTre giroscopi a fibra ottica a singolo asse ad alta precisione o giroscopi a fibra ottica integrati a tre assi possono essere utilizzati come sensori principali di una soluzione di navigazione inerziale.portatore sensibile rispetto allo spazio inerziale in tre direzioni ortogonali delle informazioni sulla velocità angolare.
2Applicazione
Questa tecnologia avanzata è adatta per l'integrazione in sistemi di navigazione inerziale e piattaforme di riferimento per l'atteggiamento in una vasta gamma di applicazioni, tra cui munizioni guidate, veicoli aerospaziali,sistemi di trasporto terrestre, imbarcazioni navali, veicoli sommersibili, apparecchiature di rilevamento orbitale e soluzioni di automazione industriale di medio e alto livello.
3Caratteristiche
b. "tecnologia" per la "produzione", la "produzione", la "produzione" o la "produzione";
Alta precisione, migliore stabilità, progettazione flessibile;
Tempo di avvio estremamente breve e uscite digitali per una facile integrazione in circuiti digitali.
Alta affidabilità e lunga durata
Basso rumore, basso consumo energetico, basso costo;
4 Parametri principali
|
Intervallo dinamico |
≥± 400°/s |
|
Bias in-run |
< 1°/h |
|
Accuratezza(100seg.) |
00,03°/h~0,01°/h |
|
ARW(Passeggiata casuale angolare |
<00,005°/√ore, 1 σ |
|
Controllo delle vibrazioni |
20 ~ 2000 Hz,60,06 g |
|
Larghezza di banda |
>200 Hz |
|
Accendi il tempo |
Trent'anni |
|
Formato del segnale di uscita |
RS-422 |
|
Costruito in auto-test |
- Non lo so. |
|
Tasso di aggiornamento del segnale di uscita |
500 Hz ~ 4000 Hz |
|
Velocità di segnale di uscita |
115200bps~921600bps |
|
Temperatura di funzionamento |
- Quaranta.°C ~ + 70°C |
|
Temperatura di conservazione |
- 55.°C ~ + 85°C |
|
Fornitore di alimentazione |
5V |
|
Collegamento (9 pin) |
L'accesso all'aeroporto è consentito solo se: |
|
Consumo di energia |
≤ 3w |
|
MTBF (per MIL-HDBK-217-F) |
> 150000 ore |
|
Peso |
≤ 300 g |
|
Dimensioni |
70 mm × 70 mm × 32 mm |
