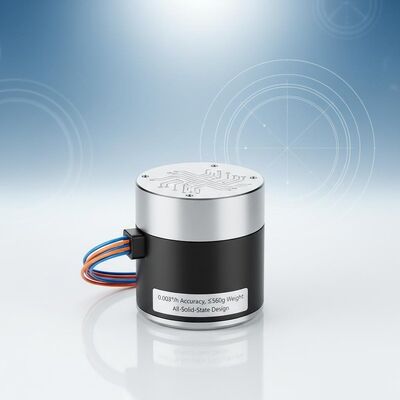

Giroscopio in fibra ottica di navigazione con precisione di 0,003°/h, peso ≤560g e progettazione a stato solido

Name: Giroscopio in fibra ottica di navigazione con precisione di 0,003°/h, peso ≤560g e progettazione a stato solido
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG98S
Price: 10,250.00 USD
Availability: InStock

Attributi chiave

Marchio: NAVI OPTICS

Numero di modello: TDFG98S

Luogo di origine: Cina

Certificazione: CCS

Quantità minima di ordine: Un set

Capacità di fornitura: 30 serie al mese

Tempi di consegna: 15 giorni

Imballaggio standard: Cartone

TDFG98S Navigation Grade Fiber Optic Gyroscope.pdf

PDF

Riepilogo Prodotto

Il FOG TDFG98S di livello navigazione offre una precisione eccezionale (0,003°/h) con elevata affidabilità. Presenta un design interamente a stato solido, avvio rapido in 30 secondi e prestazioni robuste in ambienti estremi (da -40 ℃ a +70 ℃). Ideale per la navigazione di precisione nelle applicazioni aerospaziali, di difesa e industriali.

Attributi personalizzati del prodotto

Evidenziare

Giroscopio in fibra ottica altamente preciso

,

Giroscopio in fibra ottica di grado di navigazione

,

Giroscopio in fibra ottica altamente preciso

Gamma dinamica:

≥±400°/s

Bias in-run:

< 1°/h

Accuratezza ((100sec):

00,01°/h ~ 0,003°/h

ARW(Camminazione angolare casuale:

< 0,0015°/√hr,1σ

Screening delle vibrazioni:

20~500 Hz, 5,3 g

Larghezza di banda:

> 200 Hz

Peso:

≤ 560 g

Dimensioni:

98 mm × 98 mm × 35 mm

Descrizione del prodotto

Giroscopio in fibra ottica di grado di navigazione TDFG98S

Il giroscopio in fibra ottica TDFG98S è un sensore di velocità angolare ad alta precisione che opera sull'effetto Sagnac ottico.fornisce dati di velocità angolare in tempo reale tramite comunicazione serialeQuesto FOG di livello di navigazione funge da unità di rilevamento centrale nei sistemi di navigazione inerziale, consentendo una misurazione precisa della velocità angolare in tre direzioni ortogonali rispetto allo spazio inerziale.

Applicazioni

Ideale per apparecchiature di navigazione inerziale e di riferimento di posizione su più piattaforme, tra cui armi guidate, aeromobili, veicoli, navi, sommergibili, sistemi di rilevamento orbitale,e applicazioni industriali di fascia media-alta.

Caratteristiche chiave

Alta precisione con stabilità superiore e opzioni di progettazione flessibili
Construzione a stato solido senza parti mobili
Capacità di avvio rapido con uscite digitali per un'integrazione fluida
Funzionamento a basso rumore con un consumo energetico minimo
Soluzione conveniente, con elevata affidabilità e durata prolungata

Specifiche tecniche

Parametro	Specificità
Intervallo dinamico	≥ ± 400°/s
Bias in corso	< 1°/h
Accuratezza (100 secondi)	00,01°/h ~ 0,003°/h
Passeggiata angolare casuale (ARW)	< 0,0015°/√ ora, 1σ
Screening delle vibrazioni	20~500Hz, 5,3 g
Larghezza di banda	> 200 Hz
Accendere il tempo	Trent'anni
Formato del segnale di uscita	RS-422
Tasso di aggiornamento del segnale di uscita	500 Hz ~ 4000 Hz
Capacità di segnale di uscita	115200bps ~ 921600bps
Temperatura di funzionamento	-40°C ~ +70°C
Temperatura di conservazione	-55°C ~ +85°C
Fornitore di energia	5V
Collegamento (9 pin)	L'accesso all'aeroporto è consentito solo se:
Consumo di energia	≤ 3W
MTBF (per MIL-HDBK-217-F)	> 150.000 ore
Peso	≤ 560 g
Dimensioni	98 mm * 98 mm * 35 mm

Autotest integrato:Le capacità complete di autodiagnosi garantiscono l'affidabilità operativa e l'integrità del sistema.
