Dettagli:
|
| Gamma dinamica: | ≥ ± 400°/s | Accuratezza ((10sec): | 0.5°/h~0.2°/h |
|---|---|---|---|
| Bias in-run: | < 1°/h | Controllo delle vibrazioni: | 20~2000Hz, 6,06 g |
| ARW(Camminazione angolare casuale: | < 0,02°/√ora, 1 σ | Larghezza di banda: | > 200 Hz |
| Peso: | ≤ 500 g | Dimensioni: | 70 mm × 70 mm × 53 mm |
| Evidenziare: | Giroscopio in fibra ottica di grado di controllo,Misurazioni di precisione Giroscopio in fibra ottica |
||

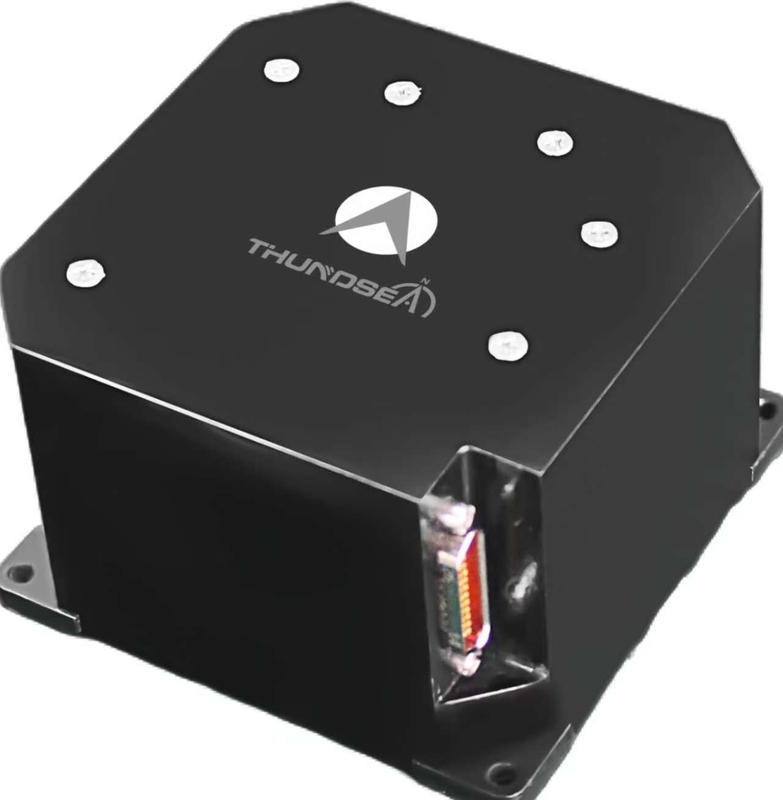

Giroscopio in fibra ottica di grado di controllo TDFG70T
1 Introduzione
Il giroscopio in fibra ottica (FOG) e'un sensore di velocita'angolare che sfrutta l' effetto ottico Sagnac.utilizzando un'architettura a circuito chiuso interamente digitale avanzata per ottenere misurazioni della velocità angolare in tempo reale a frequenze di campionamento > 4 kHz tramite comunicazione seriale.Questa linea di prodotti comprende configurazioni monoasse, doppio asse e triasse.FOG a doppio asse e triassiale utilizzano fonti di luce condivise e circuiti di elaborazione del segnale per misurare simultaneamente la velocità angolare su più assi ortogonali, garantendo un monitoraggio sincronizzato del movimento su più assi per applicazioni ad alta dinamica.
2Applicazione
È adatto per l'equipaggiamento di stabilizzazione e controllo per armi guidate, controllo dell'atteggiamento, siluri, missili tattici e attrezzature industriali di fascia media e alta.
3Caratteristiche
Basso rumore, basso consumo energetico, basso costo;
Immediata uscita digitale per una facile connessione al computer.
b. "tecnologia" per la "produzione", la "produzione", la "produzione" o la "produzione";
Piccole dimensioni, peso leggero e design flessibile;
Alta affidabilità e lunga durata.
4 Parametri principali
|
Prestazioni |
Intervallo dinamico |
≥± 400°/s |
|
Bias in-run |
<1°/h |
|
|
Precisione ((10sec) |
0.5°/h~0.2°/h |
|
|
ARW(Camminazione casuale angolare |
<00,02°/√ore, 1 σ |
|
|
Controllo delle vibrazioni |
20~2000 Hz,60,06 g |
|
|
Larghezza di banda |
>200 Hz |
|
|
Interfaccia elettrica |
Accendi il tempo |
10s |
|
Formato del segnale di uscita |
RS-422 |
|
|
Costruito in auto-test |
- Non lo so. |
|
|
Tasso di aggiornamento del segnale di uscita |
500 Hz~2000 Hz |
|
|
Velocità di segnale di uscita |
230400bps~921600bps |
|
|
Temperatura di funzionamento |
- Quaranta.°C ~ + 70°C |
|
|
Temperatura di conservazione |
- 55.°C ~ + 85°C |
|
|
Specificità fisiche |
Fornitore di alimentazione |
5V |
|
Collegamento |
J30J-9ZKP |
|
|
Consumo di energia |
≤ 5W |
|
|
MTBF (per MIL-HDBK-217-F) |
> 100000 ore |
|
|
Peso |
≤ 500 g |
|
|
Dimensioni |
70 mm × 70 mm × 53 mm |
