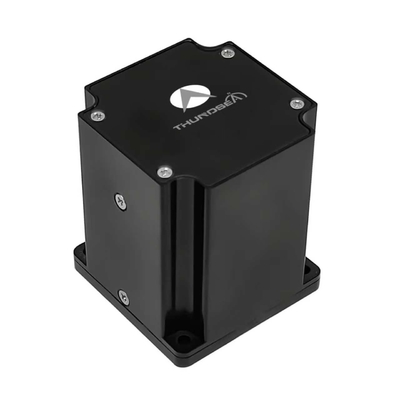

Vibration Screening Alta larghezza di banda Compatto Design Control Grade Giroscopio in fibra ottica TDFG60D

Name: Vibration Screening Alta larghezza di banda Compatto Design Control Grade Giroscopio in fibra ottica TDFG60D
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG60D
Price: 10,250.00 USD
Availability: InStock

Attributi chiave

Marchio: NAVI OPTICS

Numero di modello: TDFG60D

Luogo di origine: Cina

Certificazione: CCS

Quantità minima di ordine: Un set

Capacità di fornitura: 30 serie al mese

Tempi di consegna: 15 giorni

Imballaggio standard: Cartone

TDFG60D Control Grade Fiber Optic Gyroscope.pdf

PDF

Riepilogo Prodotto

Vibration Screening Control Grade Gyroscope in fibra ottica TDFG60D Giroscopio in fibra ottica di grado di controllo TDFG60D Introduzione Il giroscopio in fibra ottica è un sensore di velocità angolare basato sull'effetto Sagnac ottico, utilizzando una tecnologia di rilevamento a circuito chiuso ...

Attributi personalizzati del prodotto

Evidenziare

Giroscopio in fibra ottica di grado di controllo

,

Vibration Screening Gyroscope in fibra ottica

Gamma dinamica:

≥±400°/s

Bias in-run:

< 2°/h

Accuratezza ((10sec):

1°/h~0,5°/h

ARW(Camminazione angolare casuale:

< 0,04°/√ora, 1 σ

Screening delle vibrazioni:

20 ~ 2000 Hz, 6,06 g

Larghezza di banda:

> 200 Hz

Peso:

≤ 260 g

Dimensioni:

60 mm × 68 mm × 47 mm

Descrizione del prodotto

Vibration Screening Control Grade Gyroscope in fibra ottica TDFG60D

Giroscopio in fibra ottica di grado di controllo TDFG60D

Introduzione

Il giroscopio in fibra ottica è un sensore di velocità angolare basato sull'effetto Sagnac ottico, utilizzando una tecnologia di rilevamento a circuito chiuso completamente digitale ad alte prestazioni.Esporta informazioni sulla velocità angolare del vettore sopra i 4KHz in tempo reale attraverso una porta serialeQuesta serie di prodotti comprende configurazioni a un solo asse, a due assi e a tre assi.con modelli a doppio asse e a tre assi in grado di rilevare in modo sincrono le informazioni sulla velocità angolare su più assi ortogonali attraverso la tecnologia di circuito di sorgente luminosa e solver condivisi.

Applicazioni

Questa tecnologia avanzata di rilevamento è progettata per sistemi di stabilizzazione di precisione in munizioni guidate, piattaforme di navigazione torpedo, architetture di guida missili,e meccanismi di controllo dell'atteggiamento aerospazialeEsso soddisfa anche i requisiti di misurazione del movimento ad alta precisione nei sistemi di automazione industriale e robotica.

Caratteristiche chiave

Progettazione a stato solido senza parti mobili
Capacità di attivazione istantanea con uscita digitale per una facile integrazione con il computer
Basso rumore, basso consumo energetico e gestione conveniente
Dimensioni compatte, costruzione leggera e opzioni di progettazione flessibili
Alta affidabilità e durata operativa prolungata

Specifiche tecniche

Parametro di prestazione	Specificità
Intervallo dinamico	≥ ± 400°/s
Bias in corso	< 2°/h
Precisione (10 secondi)	1°/h~0,5°/h
Passeggiata angolare casuale (ARW)	< 0,04°/√ ora, 1σ
Screening delle vibrazioni	20~2000Hz, 6,06 g
Larghezza di banda	> 200 Hz
Accendere il tempo	10s
Formato del segnale di uscita	RS-422
Tasso di aggiornamento del segnale di uscita	500 Hz ~ 4000 Hz
Capacità di segnale di uscita	230400bps~921600bps
Temperatura di funzionamento	-40°C ~ +70°C
Temperatura di conservazione	-55°C ~ +85°C
Fornitore di energia	5V
Collegamento	J30J-9ZKP
Consumo di energia	≤ 5W
MTBF (per MIL-HDBK-217-F)	> 120000 ore
Peso	≤ 260 g
Dimensioni	60 mm68 mm47 mm
