Qualità Giroscopio a fibra ottica compatto ad alte prestazioni per la navigazione di precisione fabbrica

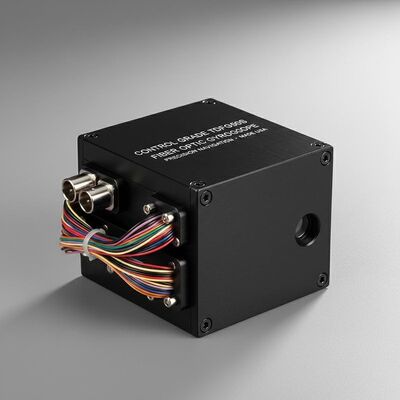

Giroscopio a fibra ottica compatto ad alte prestazioni per la navigazione di precisione

Name: Giroscopio a fibra ottica compatto ad alte prestazioni per la navigazione di precisione
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG50S
Price: 10,250.00 USD
Availability: InStock

Attributi chiave

Marchio: NAVI OPTICS

Numero di modello: TDFG50S

Luogo di origine: Cina

Certificazione: CCS

Quantità minima di ordine: Un set

Capacità di fornitura: 30 serie al mese

Tempi di consegna: 15 giorni

Imballaggio standard: Cartone

TDFG50S Control Grade Fiber Optic Gyroscope.pdf

PDF

Riepilogo Prodotto

Grado di controllo TDFG50S FOG: giroscopio in fibra ottica ad alte prestazioni con portata di ±400°/s, stabilità di polarizzazione <2°/h e ARW di 0,03°/√hr. Design compatto da 50 mm, struttura interamente a stato solido e affidabilità MIL-HDBK-217F (>150.000 MTBF). Ideale per la guida missilistica, la stabilizzazione e i sistemi di controllo industriale.

Attributi personalizzati del prodotto

Evidenziare

Giroscopio in fibra ottica di grado di controllo

,

Giroscopio in fibra ottica ad alte prestazioni

Gamma dinamica:

≥±400°/s

Bias in-run:

< 2°/h

Accuratezza ((10sec):

0.5°/h~0.2°/h

ARW(Camminazione angolare casuale:

< 0,03°/√ora, 1 σ

Screening delle vibrazioni:

20 ~ 2000 Hz, 6,06 g

Larghezza di banda:

> 200 Hz

Peso:

≤ 160 g

Dimensioni:

50 mm × 50 mm × 30 mm

Descrizione del prodotto

Giroscopio in fibra ottica di grado di controllo TDFG50S

Il giroscopio in fibra ottica TDFG50S è un sensore di velocità angolare ad alte prestazioni che utilizza una tecnologia avanzata di rilevamento a circuito chiuso completamente digitale.Questo strumento di controllo fornisce dati in tempo reale sulla velocità angolare a frequenze superiori a 4 kHz tramite interfaccia seriale.

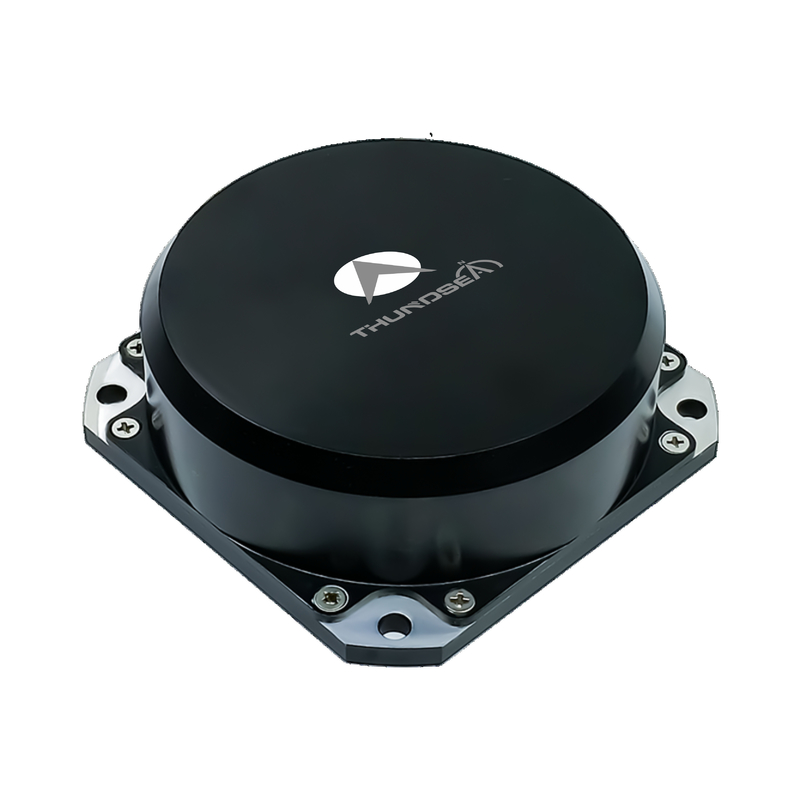

Visualizzazione del prodotto

Sulla base dell'effetto ottico di Sagnac, questa serie di giroscopi a fibra ottica comprende configurazioni a asse singolo, a asse doppio e a tre assi.Le varianti a più assi utilizzano la tecnologia di circuito di sorgente luminosa e solver condivisa per rilevare in modo sincrono la velocità angolare su più assi ortogonali.

Applicazioni

Ideale per sistemi di stabilizzazione e controllo in armi guidate, piattaforme di controllo dell'atteggiamento, siluri, missili tattici e attrezzature industriali di fascia media-alta che richiedono sensori di movimento di precisione.

Caratteristiche chiave

Progettazione compatta con un piccolo impatto e costruzione leggera
Architettura a stato solido senza parti mobili per una maggiore affidabilità
Capacità di attivazione istantanea con uscita digitale per l'integrazione senza soluzione di continuità del computer
Funzionamento a basso rumore con un consumo energetico minimo
Soluzione conveniente con una durata operativa prolungata

Specifiche tecniche

Parametro di prestazione	Specificità
Intervallo dinamico	≥ ± 400°/s
Bias in corso	< 2°/h
Precisione (10 secondi)	0.5°/h ~ 0,2°/h
Passeggiata angolare casuale (ARW)	< 0,03°/√ora, 1σ
Screening delle vibrazioni	20~2000Hz, 6,06 g
Larghezza di banda	> 200 Hz
Accendere il tempo	10s
Formato del segnale di uscita	RS-422
Tasso di aggiornamento del segnale di uscita	500 Hz ~ 4000 Hz
Capacità di segnale di uscita	115200bps ~ 921600bps
Temperatura di funzionamento	-40°C ~ +70°C
Temperatura di conservazione	-55°C ~ +85°C
Fornitore di energia	5V
Collegamento	J30J-15TJL
Consumo di energia	≤ 3W
MTBF (MIL-HDBK-217-F)	> 150.000 ore
Peso	≤ 160 g
Dimensioni	50 mm * 50 mm * 30 mm
