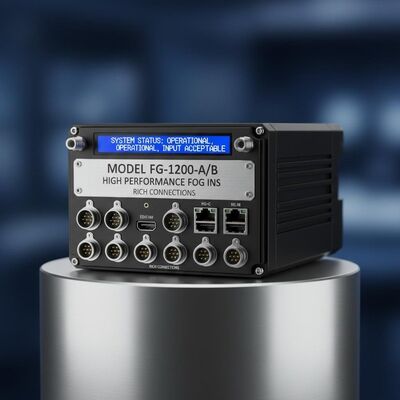

Qualità Modello FG-1200-A/B Sistema di navigazione inerziale ad alte prestazioni FOG con ricche connessioni e input accettabili fabbrica

Modello FG-1200-A/B Sistema di navigazione inerziale ad alte prestazioni FOG con ricche connessioni e input accettabili

Name: Modello FG-1200-A/B Sistema di navigazione inerziale ad alte prestazioni FOG con ricche connessioni e input accettabili
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: FG-1200-A/B
Price: 10,250.00 USD
Availability: InStock

Attributi chiave

Marchio: NAVI OPTICS

Numero di modello: FG-1200-A/B

Luogo di origine: Qingdao

Certificazione: CCS

Quantità minima di ordine: Un insieme

Capacità di fornitura: insieme 30 al mese

Tempi di consegna: 15 GIORNI

Termini di pagamento: L/C,T/T

Imballaggio standard: Contenitore di cartone

FG-1200-AB.pdf

PDF

Riepilogo Prodotto

FOG INS ad alte prestazioni con precisione di rotta ≤0,05°, integrazione GPS e ricche connessioni I/O. Presenta AHRS+INS in un'unica unità, resistenza di livello militare e supporta navi della marina, ROV e UAV.

Attributi personalizzati del prodotto

Evidenziare

unità di misura inerziale di 5 cm

,

sistema di riferimento inerziale di 5 cm

,

sistema di guida inerziale di 5 cm

Lascia uno spazio vuoto:

A@B

Senza aiuti:

≤0,05 gradi@≤0,02 gradi

Con l'aiuto:

≤0,02 gradi@≤0,01 gradi

Inerziale senza aiuti:

≤1 nm/2 ore@≤1 nm/8 ore

Con GPS:

≤2m@≤2m

Registro della velocità:

≤1 nm/4 ore@≤1 nm/12 ore

Log elettromagnetico:

≤1,5 nm/4 ore@≤1,5 nm/12 ore

Contachilometri:

≤0,5‰D@≤0,25‰D

Disponibilità dei dati:

8 minuti@8 minuti

Atteggiamento completo:

25 minuti@25 minuti

Sollevamento/impennata (RMS):

5 cm o 5%@2,5 cm o 2,5%

Descrizione del prodotto

Modello FG-1200-A/B Sistema di navigazione inerziale FOG ad alte prestazioni

Il sistema di navigazione inerziale in fibra ottica FG-1200 è un'unità di misurazione inerziale di media precisione che offre elevate prestazioni con un costo-efficacia elevato.Utilizzando il giroscopio a fibra ottica interferometrico modello 120 e l'accelerometro flessibile al quarzo come sensori inerziali, questo sistema fornisce in tempo reale, ad alta precisione angoli di atteggiamento tridimensionali, velocità angolari del vettore e dati di spostamento istantanei.

Visualizzazione del sistema

Questo avanzato sistema di navigazione fornisce vere misure di angolo di direzione nord, angolo di passo, angolo di rotolamento, velocità di azimut, velocità orizzontale, velocità verticale, sollevamento, ondata e oscillazione.Offre anche informazioni di posizionamento di media precisione senza bisogno di sensori esterniL'FG-1200 garantisce l'accuratezza del sistema grazie a una calibrazione di errore di alta precisione e a una completa tecnologia di compensazione della temperatura.ottimizzazione della modalità di vibrazione, progettazione delle guarnizioni e rigorosi processi di produzione, offre un'eccezionale adattabilità ambientale.

Caratteristiche chiave

Giroscopio in fibra ottica ad alte prestazioni (FOG)
Affidabilità dimostrata in combattimento
AHRS+INS integrati in un'unica unità
Autoallineamento anti-disturbo in movimento
Opzioni di ricca connettività: GPS/GNSS/Speed LOG DVL/USBL
Accettazione flessibile degli input
Modi di navigazione configurabili: INS/Navigazione integrata
Compatibile con tutti i tipi di supporti

Applicazioni

Navi della Marina
Sistemi ROV e UAV
Punteggio e mira dell'esercito terrestre
Diversi impianti per piattaforme

Specifiche tecniche

Parametro	FG1200-A	FG1200-B
Indirizzo (RMS) - Senza aiuti	≤ 0,05°	≤ 0,01°
Titolo (RMS) - Con aiuto	≤ 0,02°	≤ 0,008°
Roll & Pitch - senza aiuto	≤ 0,05°	≤ 0,01°
Roll & Pitch - Con l'aiuto	≤ 0,02°	≤ 0,008°
Posizione (CEP) - inerziale senza aiuto	≤ 2 nm/1h	≤ 1 nm/1 ora
Posizione (CEP) - con GPS	≤ 2 m	≤ 2 m
Registrazione della velocità	≤ 1 nm/1 ora	≤ 2 nm/4h
Log elettromagnetico	≤ 1,5 nm/1h	≤ 3 nm/4h
Odometro	≤ 0,5%0D	≤ 0,3%0D
Impostazione del tempo - Disponibilità dei dati	10 minuti.	10 minuti.
Impostare il tempo: un atteggiamento completo	30 minuti.	60 minuti
Altezza e spinta (RMS)	5 cm o 5%	20,5 cm o 2,5%

Specifiche elettriche

Fonte di alimentazione: 24VDC (18-36VDC), < 20W
Interfaccia: RS422/232*8, Ethernet, CAN*2, PPS*2, impulso, uscita massima 1000Hz

Specificità fisiche

Dimensione: 257*199*162 mm (L*W*H)
Peso: ≤ 7,2 kg

Intervallo di misura

Velocità: ±200°/s
Accelerazione: ± 15 g

Specifiche ambientali

Temperatura di funzionamento: da -40°C a +60°C
Temperatura di conservazione: da - 55°C a + 80°C
Vibrazione: 0,04 g2/Hz @ 20-2000 Hz
Sconvolgimento in condizioni di lavoro: 30 g@ms

Modello FG-1200-A/B Sistema di navigazione inerziale ad alte prestazioni FOG con ricche connessioni e input accettabili 0
