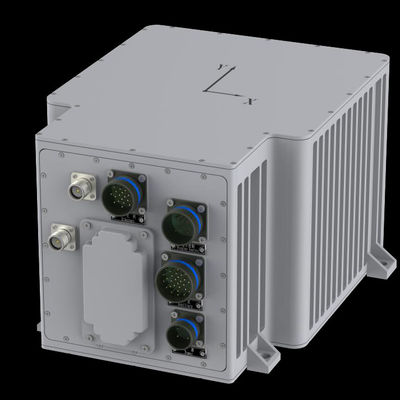

I multi collegamenti di FG-1200-A/B ANNEBBIANO il sistema di navigazione inerziale

I multi collegamenti di FG-1200-A/B ANNEBBIANO il sistema di navigazione inerziale
I multi collegamenti di FG-1200-A/B ANNEBBIANO il sistema di navigazione inerziale

Grande immagine :  I multi collegamenti di FG-1200-A/B ANNEBBIANO il sistema di navigazione inerziale

Dettagli:
Luogo di origine: Qingdao
Marca: THUNDSEA
Certificazione: CCS
Numero di modello: FG-1200-A/B
Termini di pagamento e spedizione:
Quantità di ordine minimo: Un insieme
Imballaggi particolari: Contenitore di cartone
Tempi di consegna: 15 GIORNI
Termini di pagamento: L/C, T/T
Capacità di alimentazione: insieme 30 al mese

I multi collegamenti di FG-1200-A/B ANNEBBIANO il sistema di navigazione inerziale

descrizione
Lasci uno spazio in bianco: A@B Senza aiutare: ≤0.05deg@≤0.02deg
Con l'aiuto: ≤0.02deg@≤0.01deg Inerziale senza aiuto: ≤1nm/2h@≤1nm/8h
Con GPS: ≤2m@≤2m Ceppo di velocità: ≤1nm/4h@≤1nm/12h
Ceppo di Electromagtic: ≤1.5nm/4h@≤1.5nm/12h Odmeter: ≤0.5 ‰ D DEL ‰ D@≤0.25
Disponibilità di dati: 8 min di mins@8 Auttitude pieno: 25 min di mins@25
Heave&surge (RMS): 5 cm o 5%@2.5 cm o 2,5%
Evidenziare:

unità di misura inerziale di 5 cm

,

sistema di riferimento inerziale di 5 cm

,

sistema di guida inerziale di 5 cm

La NEBBIA di modello di rendimento elevato di FG-1200-A/B ha introdotto i ricchi accettabili nei collegamenti



Panoramica

Il sistema di navigazione inerziale a fibra ottica FG-1200 è le apparecchiature di misurazione inerziali di precisione media con il rendimento elevato ma redditizio. Utilizza il giroscopio a fibra ottica interferometric del modello 120 e l'accelerometro flessibile del quarzo come sensore inerziale. Può fornire l'angolo tridimensionale di atteggiamento di alta precisione in tempo reale (angolo, beccheggio e angolo di rollio di intestazione di nord geografico), velocità angolare del trasportatore (velocità di azimut, velocità orizzontale e velocità verticale), spostamento istantaneo (sollevamento, impulso ed ondeggiamento) per il trasportatore. Questo sistema inoltre offre la precisione media che posiziona le informazioni per il trasportatore senza sensori esterni. FG-1200 garantisce l'accuratezza del sistema con la calibratura degli errori di alta precisione e la tecnologia completa della compensazione di temperatura. Adotta la progettazione della protezione elettromagnetica, la progettazione termica dell'equilibrio, la progettazione del modo di vibrazione, la progettazione di sigillatura ed il processo di fabbricazione rigoroso per assicurare l'adattabilità ambientale eccellente.

Caratteristiche



NEBBIA di rendimento elevato

Combattimento dimostrato

AHRS+INS in una singola unità

auto-allineamento di Anti-perturbazione mentre muovendosi

Ricchi nei collegamenti, CEPPO DVL/USBL di GPS/GNSS/Speed

input accettabile

Modo configurabile di navigazione: INS/Integrated Naviation

Adatto a perfettamente per tutti i tipi di trasportatori



Applicazione



Nave della marina militare



ROV & UAV



Esercito della terra che indica & che mira



Piattaforma



Prestazione



  FG1200-A FG1200-B
Direzione (RMS) Senza aiutare ≤0.05deg ≤0.025deg
Con l'aiuto ≤0.02deg ≤0.01deg
&pitch del rotolo Senza aiutare ≤0.05deg ≤0.02deg
Con l'aiuto ≤0.02deg ≤0.01deg
Posizione (PORCINO) Inerziale senza aiuto ≤1nm/2h ≤1nm/8h
Con GPS ≤2m ≤2m
Ceppo di velocità ≤1nm/4h ≤1nm/12h
Ceppo di Electromagtic ≤1.5nm/4h ≤1.5nm/12h
Odmeter ‰ Ddel ≤0,5 ‰ Ddel ≤0,25
Fissazione del tempo Disponibilità di dati 8 minuti 8 minuti
Auttitude pieno 25 minuti 25 minuti
&surge di sollevamento (RMS) 5 cm o 5% 2,5 cm o 2,5%



Elettrico

Alimentazione elettrica: 24VDC (18~36VDC),<20w>




Interfaccia: RS422/232×8, Ethernet, CAN×2, PPS×2, impulso, uscita massima 1000Hz



Fisico



Dimensione: 257×199×162mm (L×W×H)



Peso: ≤7.2Kg



Gamma di misura



Velocità: ±200deg/s



Accelerazione: ±15g



Ambiente



Funzionamento temporaneo: - 40℃~ +60℃



Impiegati di stoccaggio: - 55℃~ +80℃



Vibrazione: 0.04g2/Hz@20~2000Hz



Scossa con la condizione di lavoro: 30g@ms

I multi collegamenti di FG-1200-A/B ANNEBBIANO il sistema di navigazione inerziale 0I multi collegamenti di FG-1200-A/B ANNEBBIANO il sistema di navigazione inerziale 1I multi collegamenti di FG-1200-A/B ANNEBBIANO il sistema di navigazione inerziale 2
