Qualità CCS PTK-20 5min Allineamento rilevamento di condotte subacquee Alta precisione 0,05° Sistema di navigazione inerziale fabbrica

CCS PTK-20 5min Allineamento rilevamento di condotte subacquee Alta precisione 0,05° Sistema di navigazione inerziale

Name: CCS PTK-20 5min Allineamento rilevamento di condotte subacquee Alta precisione 0,05° Sistema di navigazione inerziale
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: PTK- 20
Price: 10,250.00 USD
Availability: InStock

Attributi chiave

Marchio: NAVI OPTICS

Numero di modello: PTK- 20

Luogo di origine: Qingdao

Certificazione: CCS

Quantità minima di ordine: Un insieme

Capacità di fornitura: insieme 30 al mese

Tempi di consegna: 15 GIORNI

Termini di pagamento: T/T

Imballaggio standard: Contenitore di cartone

PTK-20.pdf

PDF

Riepilogo Prodotto

CCS PTK-20: sistema di ispezione di condutture sottomarine ad alta precisione con allineamento di 5 minuti, precisione di assetto di 0,05° e design robusto per funzionamento da -40 ℃ a 70 ℃. La tecnologia FOG personalizzabile riduce i costi di riparazione.

Attributi personalizzati del prodotto

Evidenziare

sistema di riferimento inerziale di 5min irs

,

sistema di misura inerziale 400deg/s

,

sistema di navigazione dell'Istituto centrale di statistica di 1km

Allineamento:

5 minuti

Atteggiamento:

0,05 gradi,1σ

Intestazione:

0,5 gradi, 1σ

Magazzinaggio:

≥32G

Velocità di lettura:

USB2.0, velocità≥35 Mb/s

Precisione:

1,8 m~3,6 m su 1 km~2 km in aiuto

Veiocità:

±400 gradi/s

accelerazione:

±20 g

Temp. di lavoro:

﹣40℃~70℃

Temp. di conservazione:

﹣55℃~85℃

Vibrazione:

0,04 g²/hz@20~2000 hz

Shock:

30g@6ms, mantieni la precisione; 50g@11ms, sopravvivenza

Misurare:

φ80×190 mm

Alimentazione elettrica:

24 V CC

Peso:

≤2,5 kg

Consumo energetico:

≤15 W

Interfaccia:

RS232,USB

Descrizione del prodotto

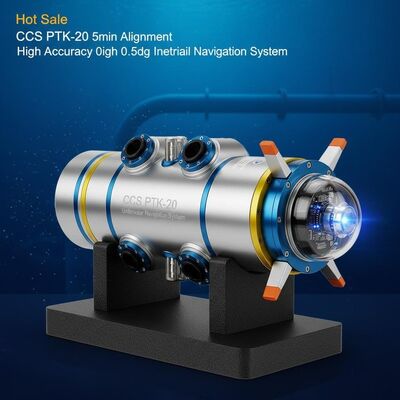

CCS PTK-20 Sistema di navigazione inerziale per il rilevamento di condotte subacquee

Introduzione

L'ispezione regolare delle condotte è essenziale per la manutenzione, e richiede strumenti efficaci per rilevare danni come deformazioni, corrosioni o perdite.Il nostro sistema di misurazione inerziale PTK-20 fornisce una precisa determinazione della posizione per gli strumenti di ispezione, riducendo significativamente la portata e i costi delle riparazioni grazie alla sua elevata precisione.

Basato sulla tecnologia di navigazione inerziale e sulla tecnologia FOG, il PTK-20 integra tre giroscopi a fibra ottica, tre accelerometri flessibili e dispositivi di elaborazione del segnale elettronico.I giroscopi determinano posizione e direzione., mentre gli accelerometri misurano il movimento traslazionale.

Il sistema è dotato di giroscopi in fibra ottica con una precisione compresa tra 0,003 e 0,5 gradi all'ora.con accuratezza e dimensioni personalizzabili.

Applicazioni

Ispezione delle condotte
Navigazione e controllo dei veicoli terrestri
Stabilizzazione e controllo dell'antenna
Navigazione UAV
Atteggiamento e riferimento all'intestazione

Specifiche di prestazione

Tempo di allineamento	5 minuti.
Atteggiamento esatto	00,05°, 1σ
Accuratezza della direzione	00,5°, 1σ
Capacità di stoccaggio	≤ 32 GB
Velocità di lettura	USB 2.0, ≥ 35 Mb/s
Accuratezza posizionale	1.8m a 3.6m su 1km a 2km con aiuto

Specifiche tecniche

Intervallo di velocità	± 400°/s
Distanza di accelerazione	± 20 g
Temperatura di funzionamento	-40°C a +70°C
Temperatura di conservazione	-55°C a +85°C
Tolleranza alle vibrazioni	0.04g2/Hz @ 2-2000Hz
Tolleranza allo shock	30 g @ 6 ms (precisione mantenuta) 50 g @ 11 ms (sopravvivenza)
Dimensioni	φ80 * 190 mm
Fornitore di energia	24VDC
Peso	≤ 2,5 kg
Consumo di energia	≤ 15 W
Interfacce	RS232, USB

CCS PTK-20 5min Allineamento rilevamento di condotte subacquee Alta precisione 0,05° Sistema di navigazione inerziale 0
