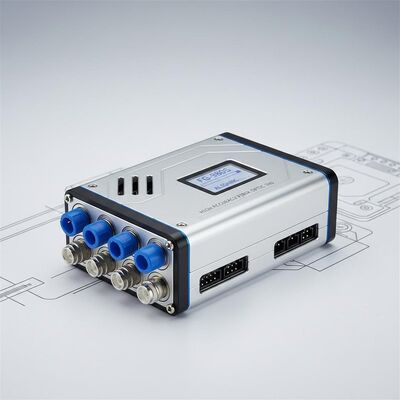

Qualità Modello FG-980S Sistema di navigazione inerziale in fibra ottica ad alta precisione con tempo di allineamento rapido e piccole dimensioni fabbrica

Modello FG-980S Sistema di navigazione inerziale in fibra ottica ad alta precisione con tempo di allineamento rapido e piccole dimensioni

Name: Modello FG-980S Sistema di navigazione inerziale in fibra ottica ad alta precisione con tempo di allineamento rapido e piccole dimensioni
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: FG-980S
Price: 10,250.00 USD
Availability: InStock

Attributi chiave

Marchio: NAVI OPTICS

Numero di modello: FG-980S

Luogo di origine: La CINA

Certificazione: CCS

Quantità minima di ordine: 1 insieme

Capacità di fornitura: 30 insiemi al mese

Tempi di consegna: 5-8 giorni del lavoro

Termini di pagamento: L/C,T/T

Imballaggio standard: Scatola di Corton

FG-980S.pdf

PDF

Riepilogo Prodotto

Modello FG-980S: INS in fibra ottica ad alta precisione con errore di rotta <0,1°, allineamento rapido in 1,5 minuti, MTBF di 55.000 ore. Design compatto e a basso consumo con GNSS integrato per UAV e aviazione. Robusto certificato (ammortizzatore da 15 g, MIL-STD-1553B).

Attributi personalizzati del prodotto

Evidenziare

misuratore inerziale di imu 0.8nmile/h

,

sistema di navigazione inerziale di imu 0.8nmile/h

,

sistema di navigazione inerziale 0.8m/s

Posizione:

Inerziale di 0,8 miglia orarie

Velocità:

0,8 m/s inerziale

Rollio e beccheggio:

0,05° Inerziale

Intestazione:

0,07° inerziale

Allinea il tempo:

1,5 minuti veloce

Velocità angolare:

±400°/s

accelerazione:

±15 g

Shock:

15g@11ms, mezzo seno

Vibrazione:

0,04 g²/Hz

MTBF:

55000 ore

Descrizione del prodotto

Modello FG-980S Sistema di navigazione inerziale ad alta precisione in fibra ottica

Il sistema di navigazione inerziale FG-980S ha una precisione eccezionale con un errore di direzione inferiore a 0,1°.Questo sistema avanzato incorpora un ricevitore GNSS incorporato e utilizza tre giri in fibra ottica in miniatura a ciclo chiuso a singolo asse di alta precisione (FOG) insieme ad accelerometri al quarzo.

Progettato con dimensioni compatte, costruzione leggera e basso consumo di energia, questo sistema funge da soluzione di navigazione ideale o fonte di informazioni per UAV, elicotteri,aeromobili per l'aviazione generale, e applicazioni analoghe.

Caratteristiche chiave

Fornisce informazioni di navigazione autonome, abbondanti, continue e accurate
Dimensioni compatte, design leggero e basso consumo energetico
Tecnologia integrata di navigazione satellitare

Applicazioni

Veicoli aerei senza equipaggio (UAV)
Elicotteri
Aeromobili per l'aviazione generale
Applicazioni aerospaziali correlate

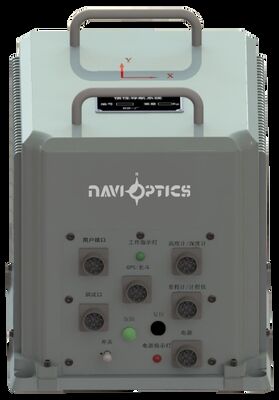

Dimensioni strutturali

Modello FG-980S Sistema di navigazione inerziale in fibra ottica ad alta precisione con tempo di allineamento rapido e piccole dimensioni 0

Specifiche tecniche

Tempo di allineamento	10 minuti. Rapido: 5 minuti.
Accuratezza	Posizione:Inerziale: 1 nm/h, integrato: 20 m VelocitàInerziale: 1 m/s, integrato: 0,8 m/s Atteggiamento (1σ):Inerziale: 0,02°, integrato: 0,01° Titolo (1σ):Inerziale: 0,1°, integrato: 0,08°
Intervallo dinamico	Velocità angolare:± 400°/s Accelerazione:± 15 g
Requisiti operativi	Temperatura:Lavoro: da -45 a +70°C, conservazione: da -55 a +85°C Shock:Mezzo-sinusoide: 15 g, 11 ms Vibrazione:0.04g2/Hz
MTBF	50,000 ore
Fornitura/consumo di energia	28VDC / 30W
Interfaccia	MIL-STD-1553B / ARINC-429 / RS-422
Dimensione	Unità di navigazione: 238 mm * 188 mm * 190 mm Dimensione MAX: 254 mm * 188 mm * 190 mm
Peso	7.1 kg (esclusa l'antenna ricevente)

Modello FG-980S Sistema di navigazione inerziale in fibra ottica ad alta precisione con tempo di allineamento rapido e piccole dimensioni 1
