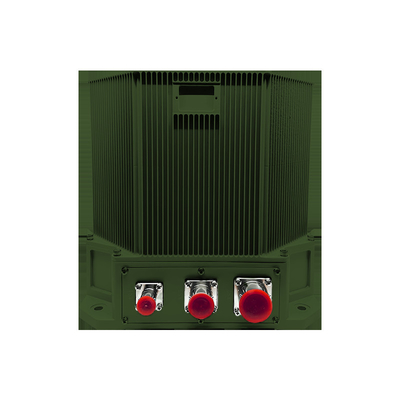

Strumentazione di posizionamento e orientamento ottico giroscopico montata su veicoli per la navigazione di forze terrestri TDL645B

Strumentazione di posizionamento e orientamento ottico giroscopico montata su veicoli per la navigazione di forze terrestri TDL645B
Strumentazione di posizionamento e orientamento ottico giroscopico montata su veicoli per la navigazione di forze terrestri TDL645B

Grande immagine :  Strumentazione di posizionamento e orientamento ottico giroscopico montata su veicoli per la navigazione di forze terrestri TDL645B

Dettagli:
Luogo di origine: Cina
Marca: NAVI OPTICS
Certificazione: CCS
Numero di modello: TDL645B
Documento: TDL645B.pdf
Termini di pagamento e spedizione:
Quantità di ordine minimo: Un set
Imballaggi particolari: Scatola di cartone
Tempi di consegna: 5-8 Work Days
Capacità di alimentazione: 10 serie al mese
Contatto

Strumentazione di posizionamento e orientamento ottico giroscopico montata su veicoli per la navigazione di forze terrestri TDL645B

descrizione
Ripetibilità diagonale: ≤0,01°/ora Accuratezza del fattore di scala: ≤5ppm
Passeggiata casuale: ≤ 0,003°/√ ora Tasso angolare: ≥ ± 400°/sec
Peso: <6.5kg Voltaggio di ingresso: DC24V ((± 25%)
Evidenziare:

Apparecchiature di posizionamento ottico giroscopico

,

Apparecchiature di posizionamento ottico giroscopico montate sul veicolo

,

Apparecchiature di orientamento per posizionamento giroscopico ottico

TDL645B apparecchiatura ottica di posizionamento e orientamento giroscopico montata su veicoli


1 Introduzione

con un'intensità di potenza di potenza di potenza superiore a 50 W;Questo sistema ottico di posizionamento e orientamento giroscopico montato sul veicolo utilizza un'architettura di navigazione inerziale strapdownLa serie di prodotti supporta molteplici modalità operative: aggiornamenti a velocità zero (ZUPT), aggiornamenti a velocità zero (ZUPT), aggiornamenti a velocità zero (ZUPT), aggiornamenti a velocità zero (ZUPT), aggiornamenti a velocità zero (ZUPT), aggiornamenti a velocità zero (ZUPT), aggiornamenti a velocità zero (ZUPT), aggiornamenti a velocità zero (ZUPT), aggiornamenti a velocità zero (ZUPT), aggiornamenti a velocità zero (ZUPT), aggiornamenti a velocità zero (ZUPT), aggiornamenti a velocità zero (ZUPT), aggiornamenti a velocità zero (ZUPT), aggiornamenti a velocità zero (ZUPT), aggiornamenti a velocità zero (ZUPT), aggiornamenti a velocità zero (ZUPT) e aggiornamenti a velocità zero (ZUPT)).navigazione GNSS/IMU integrataQuesto sistema completo fornisce informazioni complete e continue sulla posizione, sulla velocità e sull'atteggiamento del veicolo.soddisfacendo i diversi requisiti delle varie piattaforme montate sui veicoli.


2Campo di applicazione

Adatti a veicoli di rilevamento geodetico, carri armati, artiglieria autopropulsata, veicoli da combattimento di fanteria, veicoli senza equipaggio, treni ad alta velocità, veicoli per macchine agricole, ecc.


3Caratteristiche di prestazione

Capaci di allineamento e inizializzazione in stati statici o dinamici (in movimento).

Dispone di navigazione autonoma, aggiornamento a velocità zero (ZUPT) e navigazione integrata con sistemi di odometro e/o satellitari.

Adatto per l'uso in regioni ad alta latitudine (± 65°), estremamente fredde e ad alta quota.

Alta affidabilità.


4 Parametri principali


Tipo TDL645B
Accelerometro Ripetibilità in base ai mesi ≤ 20 μg
Accuratezza del fattore di scala dei mesi ≤ 20 ppm
Giroscopio Ripetibilità dei bias ≤ 0,01°/h
Accuratezza del fattore di scala ≤ 5 ppm
Passeggiata casuale ≤ 0,003°/√ ora
Caratteristiche Tasso angolare ≥ ± 400°/sec
Accelerazione angolare 100000°/sec2
Accelerazione > 25 g
Attitudine angolare Qualsiasi orientamento
Tempo di allineamento ≤ 15 minuti
Input/output 3 porte seriali full-duplex RS422, 1 porta Ethernet 100M
Accuratezza della posizione Accuratezza di localizzazione/orientamento del nord ≤ 5 m
Combinazione navigazione inerziale/odometro ≤ 0,08%D
Accuratezza di localizzazione/orientamento del nord ≤ 0,4 mil
Precisione di mantenimento del cuscinetto/2h ≤ 0,4 mil
Precisione combinata della posizione di navigazione ≤ 0,2 mil
Performance delle applicazioni AHRS Accuratezza della direzione ≤ 0,2 mil
Accuratezza del passo e del rotolamento ≤ 0,2 mil
Caratteristiche Consumo di energia < 40 W
Dimensioni - Non lo so.
Peso < 6,5 kg
Temperatura  -40°C~60°C
Shock 15g, ondata a semisino 11ms
Voltaggio di ingresso DC24V ((± 25%)
Frigorifero Conduzione della piastra di montaggio
Vibrazione 20 ~ 2000 Hz,60,06 g
MTBF >15000 ore
