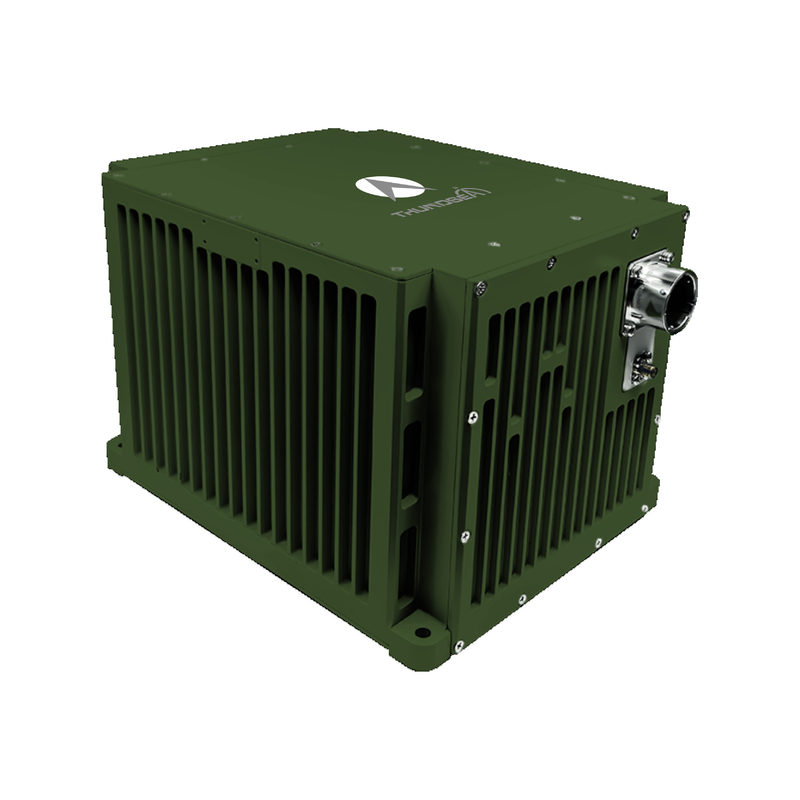

Equipaggiamento di orientamento e posizionamento giroscopico ottico per veicoli TDL85A della Forza Terrestre

Equipaggiamento di orientamento e posizionamento giroscopico ottico per veicoli TDL85A della Forza Terrestre
Equipaggiamento di orientamento e posizionamento giroscopico ottico per veicoli TDL85A della Forza Terrestre

Grande immagine :  Equipaggiamento di orientamento e posizionamento giroscopico ottico per veicoli TDL85A della Forza Terrestre

Dettagli:
Place of Origin: China
Marca: NAVI OPTICS
Certificazione: CCS
Model Number: TDL85A
Documento: TDL85A.pdf
Termini di pagamento e spedizione:
Minimum Order Quantity: one set
Packaging Details: Carton box
Delivery Time: 5-8 work days
Supply Ability: 10 sets per month
Contatto

Equipaggiamento di orientamento e posizionamento giroscopico ottico per veicoli TDL85A della Forza Terrestre

descrizione
Bias Repeatability: ≤0.003°/h Random walk: ≤0.0008°/√hr
Scale Factor Accuracy: ≤2ppm Angular Rate: ≥±400°/sec
Dimensions: 232×186×160 Weight: ＜8kg
Evidenziare:

Navigazione giroscopica ottica per veicoli

,

Sistema di navigazione inerziale per la Forza Terrestre

,

Sistema di navigazione inerziale giroscopico ottico

TDL85A apparecchiatura di posizionamento e orientamento ottico giroscopico montata sul veicolo


1 Introduzione

Questo sistema ottico di posizionamento e orientamento giroscopico montato sul veicolo utilizza laser o giroscopi a fibra ottica combinati con accelerometri al quarzo come sensori principali.Utilizzo di un sistema di navigazione inerziale (SINS) con software di navigazione avanzato, fornisce dati di navigazione in tempo reale attraverso più modalità operative, tra cui l'aggiornamento a velocità zero (ZUPT) per la taratura stazionaria, la navigazione integrata inerziale/GNSS (ad esempio,GPS/BeiDou)Il sistema fornisce parametri completi di navigazione del veicolo (posizione, velocità, atteggiamento) per soddisfare le diverse esigenze di varie piattaforme di veicoli.


2Campo di applicazione

Adatti a veicoli di rilevamento geodetico, carri armati, artiglieria autopropulsata, veicoli da combattimento di fanteria, veicoli senza equipaggio, treni ad alta velocità, veicoli per macchine agricole, ecc.


3Caratteristiche di prestazione

Capaci di allineamento e inizializzazione in stati statici o dinamici (in movimento).

Dispone di navigazione autonoma, aggiornamento a velocità zero (ZUPT) e navigazione integrata con sistemi di odometro e/o satellitari.

Adatto per l'uso in regioni ad alta latitudine (± 65°), estremamente fredde e ad alta quota.

Alta affidabilità.


4 Parametri principali


Tipo TDL85A
Accelerometro Ripetibilità in base ai mesi ≤ 10 μg
Accuratezza del fattore di scala dei mesi ≤ 10 ppm
Giroscopio Ripetibilità dei bias ≤ 0,003°/h
Accuratezza del fattore di scala ≤ 2 ppm
Passeggiata casuale ≤ 0,0008°/√ ora
Caratteristiche Tasso angolare ≥ ± 400°/sec
Accelerazione angolare 100000°/sec2
Accelerazione > 25 g
Attitudine angolare Qualsiasi orientamento
Tempo di allineamento ≤ 8 minuti
Input/output 3 porte seriali full-duplex RS422, 1 porta Ethernet 100M
Accuratezza della posizione Accuratezza di localizzazione/orientamento del nord ≤ 7 m
Combinazione navigazione inerziale/odometro ≤ 0,1%D
Accuratezza di localizzazione/orientamento del nord ≤ 0,5 mil
Precisione di mantenimento del cuscinetto/2h ≤ 0,5 mil
Precisione combinata della posizione di navigazione ≤ 0,3 mil
Performance delle applicazioni AHRS Accuratezza della direzione ≤ 0,3 mil
Accuratezza del passo e del rotolamento ≤ 0,2 mil
Caratteristiche Consumo di energia < 30 W
Dimensioni 232×186×160
Peso < 8 kg
Temperatura  -40°C~60°C
Shock 15g, ondata a semisino 11ms
Voltaggio di ingresso DC24V ((± 25%)
Frigorifero Conduzione della piastra di montaggio
Vibrazione 20 ~ 2000 Hz,60,06 g
MTBF >20000 ore
