Dettagli:
|
Sicurezza/livello dell'occhio umano: | Classe 1/1M | Lunghezza d'onda del laser: | 1535±5 nm |
---|---|---|---|
Apertura di ricezione: | Ø25 mm | Apertura di emissione: | Ø12 mm |
Ricezione del campo visivo: | 4,21 mrad | Angolo di divergenza del raggio: | 0,3 ± 0,05 mrad |
Campo di misura massimo: | Aerei senza pilota ≥1700 | Campo di misura minimo: | 50m |

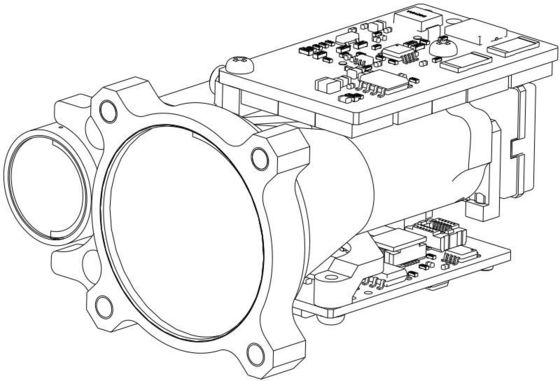

Il modulo s della gamma di sicurezza dell'occhio umano RL4000 un prodotto di sicurezza dell'occhio umano di Class1/1M. Il prodotto adotta il singolo impulso che varia, con una gamma massima di ≥5.6Km; ha interfaccia elettrica di UART e fornisce il software della prova del computer, l'insieme di comando ed il protocollo di comunicazione superiori, che è conveniente affinchè gli utenti effettui lo sviluppo secondario. Con leggero, la prestazione di piccola dimensione e stabile, il prodotto può essere utilizzata nei dispositivi optoelettronici tenuti in mano, montati su veicolo e del baccello.
S/N | Nome dell'oggetto | Indice di prestazione | |
0 | Modello del prodotto | LR4000 | |
1 | Sicurezza/livello dell'occhio umano | Class1/1M | |
2 | Lunghezza d'onda del laser | 1535±5nm | |
3 | Apertura di ricezione | Φ25 millimetro | |
4 | Apertura dell'emissione | Φ12 millimetro | |
5 | Ricezione del campo visivo | 4,21 MRAD | |
6 | Angolo di divergenza del fascio | MRAD 0.3±0.05 | |
7 |
Gamma massima di misura |
Grande obiettivo | ≥5600 1) |
veicolo | ≥4800 1) | ||
umano | ≥3200 1) | ||
Aerei senza equipaggio | ≥1700 1) | ||
8 | Gamma minima di misura | 50 m. | |
9 | Frequenza di misura | 1~10 hertz | |
10 | Accuratezza di misura di distanza | ±1 m. | |
11 | Risoluzione di distanza | ≤30 m. | |
12 | tasso di Quasi misura | ≥98 | |
13 | Tasso del falso allarme | ≤1 | |
14 | Numero di rilevazione dell'multi-obiettivo | 3 (numero massimo) | |
15 | Interfaccia elettrica | A1257WR-S-6P | |
16 | Tensione di alimentazione elettrica | DC 4.5~16 V | |
17 | Consumo di energia standby | ≤1 Mw |
18 | Consumo di energia medio | ≤4 W |
19 | Assorbimento di corrente di potenza di picco | ≤14 W @ 12 V |
20 | Peso | ≤75 g |
21 | Dimensione (L×W×H) | 65×48×32 millimetro |
22 | Temperatura di lavoro | -40~+65 ℃ |
23 | Temperatura di stoccaggio | -55~+75 ℃ |
24 | Vibrazione | Prova di vibrazione generale di integrità limite inferiore (GJB150.16A-2009 figura C.17) |
25 | Scossa | 75g/6ms |
26 | Logica di gamma | Primo ed ultimo obiettivo, multi-obiettivo che varia, passaggio di selezione di distanza |
27 | Interfaccia di dati | UART |
28 | Isolamento elettrico | Isolamento della terra del gruppo di alimentazione, della terra di comunicazione e della terra della struttura |
29 | Tasso di nazionalizzazione | Produzione nazionale |
30 | Affidabilità | ≥ 1500h di MTBF |
31 | Stabilità di asse ottico | MRAD ≤0.05 |
32 | Asse ottico e grado non verticale della base dell'installazione | MRAD ≤0.5 |
Note.
1) Dimensione di modello 2.3m×2.3m, tipo umano dimensione 0.5m×1.7m, tipo dimensione 0.2m×0.3m, riflettività 30 dell'obiettivo dell'obiettivo del UAV dell'obiettivo; visibilità ≥12km.
