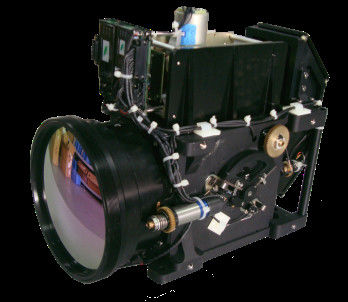

sistema continuo della macchina fotografica di registrazione di immagini termiche di refrigerazione di Wave medio dello zoom F4 di 15-300mm

sistema continuo della macchina fotografica di registrazione di immagini termiche di refrigerazione di Wave medio dello zoom F4 di 15-300mm

la specificazione di sistema di registrazione di immagini termiche F4 di 15-300mm è
MWIR avanzato ha raffreddato la registrazione di immagini termiche usata per rilevazione interurbana.
Il MWIR altamente sensibile ha raffreddato il centro con risoluzione 640x512 può
produca l'immagine molto chiara con l'alta risoluzione stessa; il 15mm~300mm
la lente infrarossa dello zoom continuo utilizzata nel prodotto può efficacemente
distingua gli obiettivi quali la gente, i veicoli e le navi nell'interurbana.

Immagine di registrazione di immagini termiche Figure1

1 caratteristica tecnica

1,1 rivelatore
Rivelatore MCT 640 ×512
Ampiezza dello spettro 3,7 ~4.8μm
Passo 15μm del pixel
Metodo di raffreddamento Stirling Refrigerator

1,2 lente
Zoom continuo del ㎜ ㎜~300 di lunghezza focale 15
F 4

1,3 prestazione
Gamma 1.83° di FOV (H) ×1.46° (V) a 36.5° (H) ×29.2°(V)
Resoconto di tempo di raffreddamento ≤8 nella temperatura normale
Segnale video analogico di formato standard dell'AMICO della video uscita
Frequenza 50Hz della struttura
℃ di 25mk@25 del ≤ di NETD
Dc 24 di alimentazione ~32 V, con polarità di inverso di potere
protezione
℃ di 15W@25 del ≤ del consumo di energia, stato di stabilità
℃ di 30W@25 del ≤, picco di partenza
Temperatura -30℃~55℃ di operazione
Temperatura di stoccaggio -40℃~70℃

1,4 comando e controllo
Comunicazione RS232 di controllo
Correzione manuale di correzione/correzione del fondo
Commutatore caldo bianco caldo/nero di controllo di polarità
Zoom elettronico elettronico dello zoom ×2/×4
Potenziamento di immagine sì
Esposizione trasversale sì
Orizzontale/verticale di giro di immagine

2 parametri fisici

Peso ≤2200g
Le dimensioni vedono sotto

                                                                                      Figure2. Illustrazione meccanica di dimensione

Definizione di interfaccia elettrica dei 3 centri


                                                                     Connettore della tabella 1. (HARWIN: ) Definizioni del perno M80-5401605

                                          Figure3. Diagramma di sequenza del perno M80-5401605
