Dettagli:
|
Settling Time: | 5min | Attitude: | 0.02deg,1σ |
---|---|---|---|
Heading accuracy: | 0.1sec(Lat),1σ autonomous | Heave: | 5cm or 5% |
Rotation rate: | ±400deg/s | Acceleration: | ±20g |
Work Temperature: | -40℃~+70℃ | Storage Temperature: | -55℃~+85℃ |
Vibration: | 0.04g²/hz@20~2000hz | Shock: | 30g@6ms,keep accuracy 50g@11ms,no damage |
Power supply: | 18V~36V DC | Consumption: | ≤15w |
Size(W×D×H): | 180×180×150mm | Weight: | ≤4.8kg |
Waterproof: | IP66 | RS232/RS422 port: | 4 outputs/2 inputs |
Ethernet port: | 4 outputs/2 inputs | Pulse port: | 2 outputs/4 inputs |
Data formats: | NMEA0183,ASCII,BINARY | MTBF: | 80000hrs |
Warranty: | Three yeas | ||
Evidenziare: | bussola di girobussola della nave 0.02deg,bussola di girobussola marina 0.02deg,Bussola di girobussola elettronica IP66 |

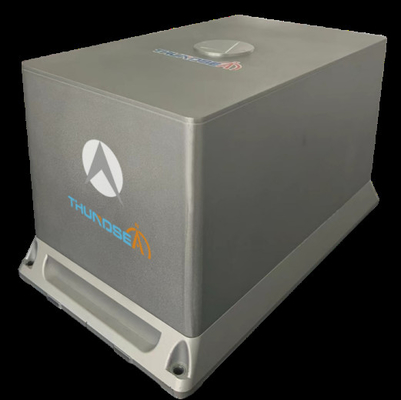

L'unità di riferimento di assetto e rotta modello FG-800A è un girobussola e sensore di movimento all-in-one, utilizzato per misurare la posizione, la velocità, l'assetto, la velocità angolare e l'accelerazione del vettore. Questo sistema è composto da tre giroscopi in fibra ottica ad alto rapporto costo-prestazioni, tre accelerometri al quarzo e PCB di elaborazione elettrica, giroscopio in fibra ottica per misurare l'assetto e accelerometro per misurare l'accelerazione. FG-800A è progettato secondo gli standard militari e la schermatura elettromagnetica, l'equilibrio termico e la sigillatura sono completamente considerati per garantire prestazioni eccellenti anche in condizioni estreme.
Caratteristiche
• Auto-allineamento iniziale su base statica o dinamica
• Calibrazione e compensazione dei parametri di errore nell'intero intervallo di temperatura
• Interfacce per GNSS/Odometro/DVL
• Modalità di navigazione configurabili
• Elevata precisione autonoma
• Beccheggio in tempo reale
• Standard militari
Applicazioni
• Bussola per veicoli marini
• Navigazione e posizionamento di veicoli subacquei
• Posizionamento e ricerca del nord per veicoli terrestri
• Stabilizzazione e controllo per vettori in movimento
• Misurazione dell'assetto
OutDisegno della linea
Prestazioni | Tempo di impostazione | 10 minuti |
Assetto | 0,01 gradi, 1σ | |
Precisione di rotta | 0,05°,1σ autonomo | |
0,02°, con ausilio GPS | ||
Beccheggio | 5 cm o 5% | |
Intervalli di misurazione | Velocità di rotazione | ±400 gradi/s |
Accelerazione | ±20g | |
Ambiente di lavoro | Temperatura di lavoro | ‐40℃~+60℃ |
Temperatura di stoccaggio | ‐55℃~+70℃ | |
Vibrazione | 0,04 g2/hz @ 20~2000hz | |
Urti | 30g @ 6ms/50g @ 11ms | |
Caratteristiche elettriche | Alimentazione | 18~36VDC |
Consumo | ≤15W | |
Dimensioni (L x P x A) | 171×308×172 mm | |
Caratteristiche fisiche | Peso | ≤6,8 kg |
Impermeabilità | IP 65 | |
Interfacce | Porta RS232/RS422 | 2 uscite/4 ingressi |
Porta Ethernet | 1 ingressi | |
Porta CAN | 2 uscite | |
Formati dati | NMEA 0183, ASCII, BINARIO | |
Affidabilità | MTBF | 80000 ore |
Garanzia | 3 anni |
