Dettagli:
|
Frequenza di emissione: | 400Hz | Angolo di copertura del fascio: | 30°-145° (regolabile online) |
---|---|---|---|
Suono della risoluzione: | 6mm | Angolo d'apertura: | 0.75° x 0.75° |
Numero del fascio: | 512 (massimo) | Gamma di suono: | 0.5m-300m |
Profondità di pressione del trasduttore di sonar: | 50m | Tasso massimo di rumore metallico: | 60Hz |
Modo di lavoro: | Modo equilatero/equidistante | Stabilizzazione del rotolo: | ±10° |
Tensione in ingresso: | 220V AC/50Hz | Spreco di potere: | 200W |
Temperatura ((lavoro/stoccaggio): | Sistema del sonar: - estremità del @Transducer 2℃~40℃/30℃~55℃: - 2℃~30℃/30℃~55℃ | Lunghezza di cavo del trasduttore: | Norma 15m (l'altra lunghezza può essere personalizzata) |
Peso/dimensione del trasduttore: | 17.5kg (in aria)/420×320×200mm (lega di titanio) @12.5kg (in)/340×320×200mm (lega dell'aria di allum | Unità Weight//Dimension della piattaforma: | 2.5kg/410×330×50mm |
Evidenziare: | ricevitore acustico di eco marino 400khz,ricevitore acustico di eco portatile di 0.5m,ricevitore acustico di eco della navigazione di 0.5m |
Caratteristiche
Miniaturizzazione dei prodotti
Facile installare, adatto ad installazione di piccole navi
Densità della luce abbagliante
I modi equilateri ed equidistanti del fascio sono scambiabili. Un massimo di 512 fasci è adatto a tutte le mansioni di ricerca.
Stabilizzazione in tempo reale del rotolo
La stabilizzazione in tempo reale del rotolo, massimizza la larghezza di spazzata e migliora l'efficienza del lavoro.
Alto tasso di rumore metallico
L'alto tasso di rumore metallico permette il più alta misura della velocità, assicura la qualità di dati e salva il tempo di misura.
Profondità dell'acqua
La gamma di misurazione di profondità è di 0,5 m. - 300 m., che soddisfa le esigenze dell'indagine dell'acqua bassa.
Requisiti normativi
Rispondendo alla norma eccellente di IHO S44 ed i requisiti «del regolamento per l'indagine di ingegneria del canale navigabile»

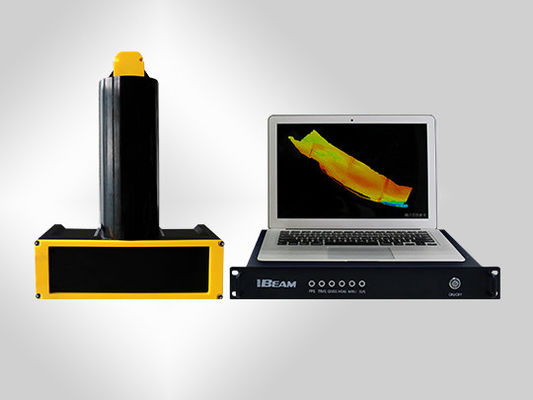

Esposizione e software di software-acquisizione e di navigazione di controllo
Operazione potente e facile, interfaccia facile da usare; schermo a colori realistico del software di acquisizione, nell'ambito della dimensione della marcatura di vista 3D, delle coordinate e della profondità di acqua più bassa automatiche di subacqueo
Caratteristica tecnica
Frequenza di emissione | 400kHz |
Angolo di copertura del fascio | 30°-145° (online regolabile) |
Suono della risoluzione | 6mm |
Angolo d'apertura | 0.75°xC0.75° |
Numero del fascio | 512 (massimo) |
Gamma di suono | 0.5m-300m |
Profondità di pressione del trasduttore di sonar | 50m |
Tasso massimo di rumore metallico | 60Hz |
Modo di lavoro | Modo equilatero/equidistante |
Stabilizzazione del rotolo | ±10° |
Tensione in ingresso | 220V AC/50Hz |
Spreco di potere | 200W |
Temperatura ((lavoro/stoccaggio) | Sistema del sonar: - 2℃~40℃/30℃~55℃ |
Estremità del trasduttore: - 2℃~30℃/30℃~55℃ | |
Lunghezza di cavo del trasduttore | Norma 15m (l'altra lunghezza può essere personalizzata) |
Peso/dimensione del trasduttore | 17.5kg (in)/420×320×200mm (lega di titanio) dell'aria |
12.5kg (in)/340×320×200mm (lega dell'aria di alluminio) | |
Unità Weight//Dimension della piattaforma | 2.5kg/410×330×50mm |
